Schieberegler-Widget

Das Schieberegler-Widget wird verwendet, um einen Wert zwischen zwei festgelegten Grenzen für einen Datenpunkt auszuwählen.

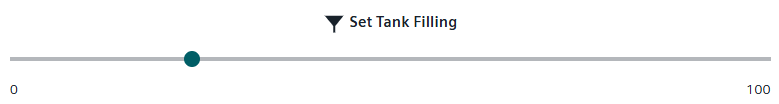

Abbildung 1. Schieberegler-Widget

Einstellungen

Das Schieberegler-Widget kann benutzerdefinierte Darstellungseinstellungen wie eigenen Titel, Farben und Steuerelemente haben.

Inhalt

Dem Schieberegler-Widget ist ein Datenpunkt zugewiesen. Der Wert des Datenpunkts wird auf den mit dem Schieberegler gewählten Wert gesetzt.

Formatierung

Die Schrittgröße, in der sich der Schieberegler bewegt, kann hier festgelegt werden.

Unterstützte Datentypen


Datentyp	Unterstützt
int	✓
uint	✓
float	✓
long	✓
ulong	✓
bool	✓

Steuerelemente der Dashboard-Ansicht

In der Dashboard-Standardansicht kann der Schieberegler auf den gewünschten Wert verschoben werden. Dieser Wert wird über ein dpSet() unmittelbar beim Loslassen des Schiebereglers auf den Datenpunkt gesetzt. Falls dieser Wert für den Datenpunkt nicht gesetzt werden kann, wird eine Fehlermeldung angezeigt.
