Beispiel für ein Gauge-Dashboard

Dieses Beispiel führt Sie durch die Erstellung eines Dashboards mit einem Gauge-Widget.

Diese Anwendung erfordert ein laufendes WinCC OA-Projekt, bei dem der Dashboard Server Manager bereits eingerichtet ist und ein WinCC OA-Benutzer mit Bearbeitungs- und Veröffentlichungsrechten:

• Öffnen Sie das Dashboard in einem Browser auf demselben Computer, auf dem WinCC OA bereits läuft, unter der URL https://localhost/data/dashboard-wc/index.html.
• Melden Sie sich mit Ihrem WinCC OA-Benutzer an.
• Sie sehen nun die Hauptübersicht aller Dashboards. Fügen Sie ein neues Dashboard mit der Dashboard hinzufügen-Schaltfläche in der oberen rechten Ecke hinzu.
• Die Bearbeitungsoberfläche für neue Dashboards ist jetzt geöffnet.

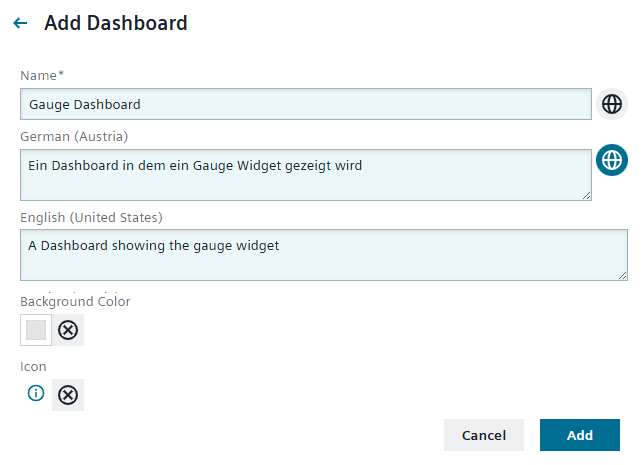

  1. Fügen Sie den Titel „Gauge Dashboard“ und eine Beschreibung für das Dashboard in den benötigten Sprachen hinzu.
  2. Legen Sie die Hintergrundfarbe mit dem Farbauswahl fest.
  3. Wählen Sie ein Symbol aus der Symbolauswahl.
  4. Speichern Sie das Dashboard mit der Hinzufügen-Schaltfläche.



• Das neue Dashboard wird automatisch geöffnet.
• Klicken Sie auf die Bearbeiten-Schaltfläche in der oberen rechten Ecke, um die Bearbeitungsoberfläche für Widgets zu öffnen.
• Die Liste der Widgets wird automatisch geöffnet. Wählen Sie das Gauge-Widget aus, indem Sie darauf klicken.
• Die Einstellungen für das Gauge-Widget werden nun geöffnet. Nehmen Sie folgende Anpassungen vor:

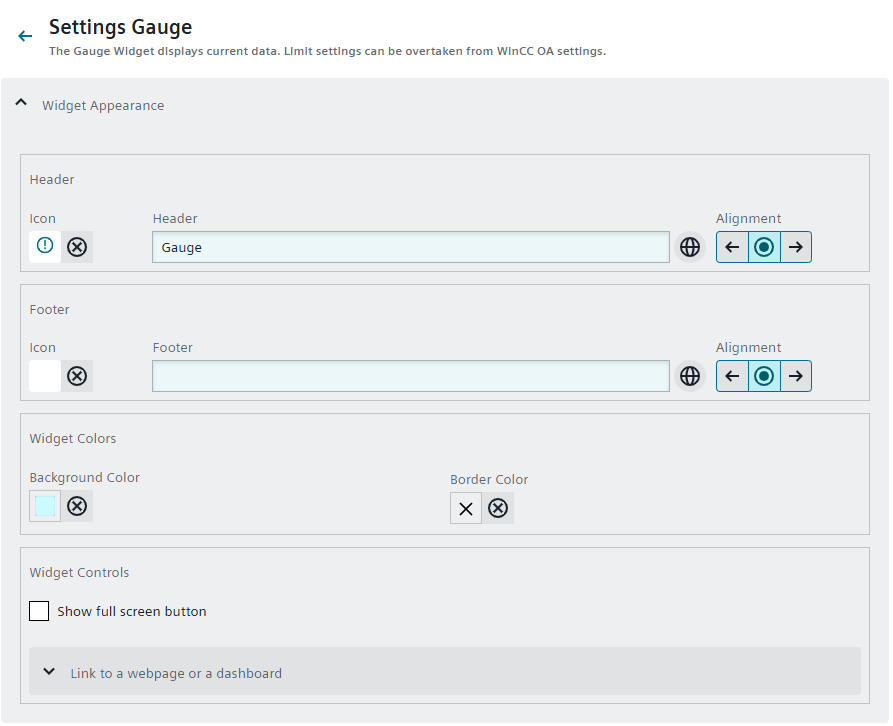

  • Erweitern Sie den Abschnitt Widget-Darstellung.
    • Fügen Sie den Widget-Namen „Gauge“ zum Titel hinzu.
    • Klicken Sie auf den Bereich Symbol und wählen Sie ein Symbol im erscheinenden Symbolauswähler aus.
    • Klicken Sie auf den Bereich Hintergrundfarbe und wählen Sie eine Hintergrundfarbe über den sich öffnenden Farbwähler aus.



  • Erweitern Sie den Abschnitt Inhalt.

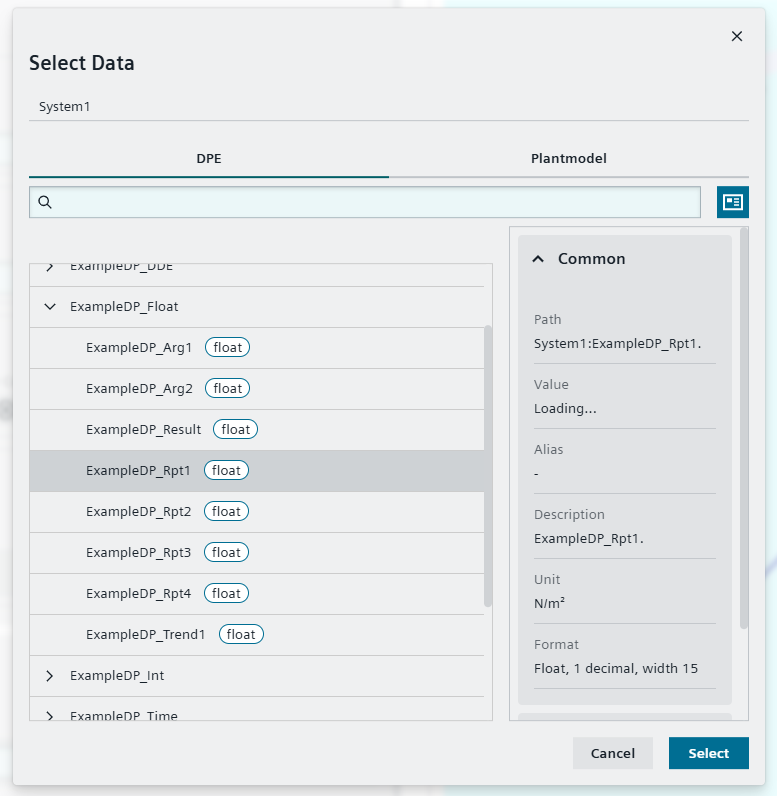

    • Klicken Sie auf das Lupensymbol, um die Datenpunkt-Auswahl zu öffnen.
    • Wechseln Sie zu ExampleDP_Float > ExampleDP_Rpt1 und wählen Sie diesen durch Klicken aus.
    • Klicken Sie auf Auswählen, um Ihre Auswahl zu bestätigen.



  • Erweitern Sie den Abschnitt Formatierungseinstellungen.
    • Überprüfen Sie, ob der Diagrammtyp auf classic gesetzt ist.
    • Aktivieren Sie das Kontrollkästchen für Tooltip, um einen Tooltip mit dem Namen und dem aktuellen Wert des Datenpunkts anzuzeigen.
• Speichern Sie Ihre Änderungen.
• Vergrößern Sie das Widget auf eine geeignete Größe, indem Sie mit der Maus über die Seiten fahren, bis der Cursor zu einem Doppelpfeil wird, und dann klicken und ziehen.
• Verschieben Sie das Widget an die gewünschte Position auf dem Dashboard, indem Sie in die dunklere Titelleiste klicken und es ziehen.
• Speichern Sie Ihre Änderungen mit der Speichern-Schaltfläche in der oberen rechten Ecke.
• Das Dashboard ist nun zur Ansicht geöffnet.
