Liniendiagramm-Widget

Diagramme

Das Liniendiagramm-Widget zeigt einen oder mehrere Datenpunktwerte in einem Diagramm an.

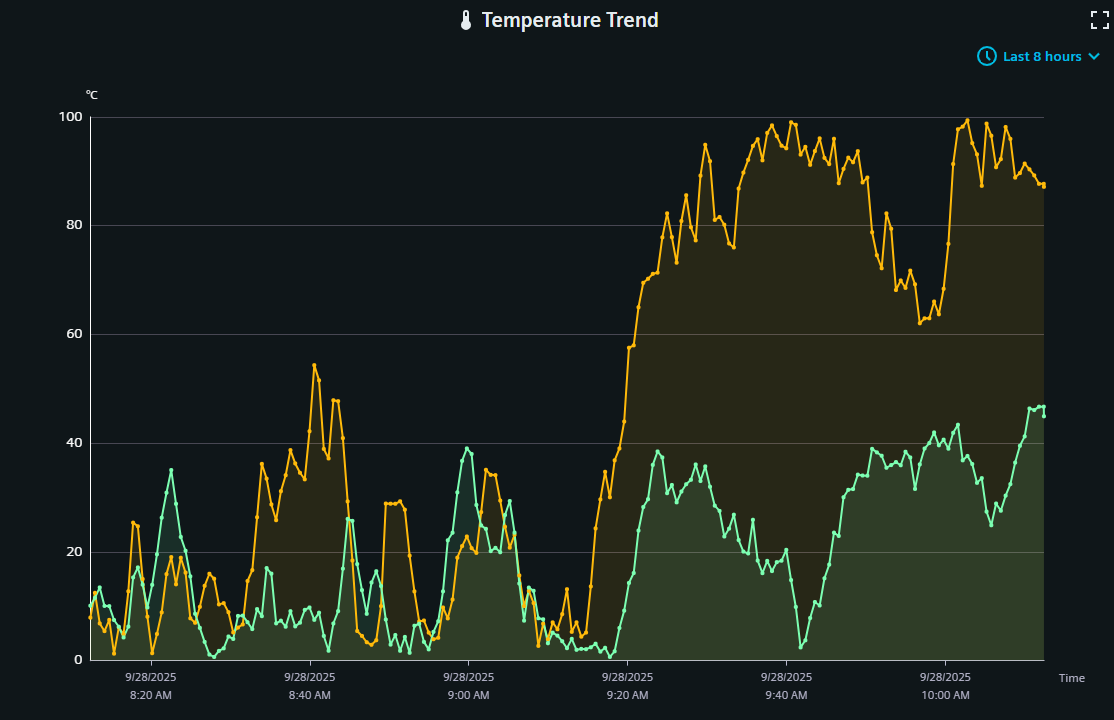

Abbildung 1. Liniendiagramm-Widget

Einstellungen

Das Liniendiagramm-Widget kann benutzerdefinierte Darstellungseinstellungen wie eigenen Titel, Farben und Steuerelemente haben.

Zeitraum

Der Zeitraum kann entweder aus einer vorgegebenen Auswahl im Dropdown-Menü gewählt, über die Popup-Datumswähler gesetzt oder per Tastenkürzel eingegeben werden. Die Syntax für diese Kürzel ist: N[Einheit]/[Modifikator]. Dabei steht N für eine natürliche Zahl, Einheit für die gewählte Zeiteinheit und der Modifikator gibt den Start oder das Ende der Einheit oder die aktuelle Zeit an (sofern dies nicht anders angegeben ist). Die verfügbaren Einheiten sind:
  • s - Sekunde
  • m - Minute
  • h - Stunde
  • d - Tag
  • w - Woche
  • M - Monat
  • Q - Quartal
  • Y - Jahr
Einige Beispiele hierfür sind:
  • 1d/d - 1d/d - Gestern (ganzer Tag)
  • 1d - Letzte 24 Stunden
  • 2h - Letzte 2 Stunden
  • 1w/w - 1w/w - Letzte Woche (Montag - Sonntag)

Inhalt

Eine oder mehrere Reihen von Datenpunkten können aus dem Projekt ausgewählt und im Diagramm angezeigt werden. Die Einstellungen für jede Reihe werden aus dem Projekt übernommen, mit der Möglichkeit, Namen und andere Einstellungen in dieser Inhaltskonfiguration zu überschreiben. Jede Reihe kann auch eine eigene y-Achse erhalten, deren Werte ebenfalls aus dem Projekt übernommen oder direkt durch Überschreiben dieser Information gesetzt werden können. Die Flächenanzeige und der Linientyp können ebenfalls definiert werden. Da das Dashboard eine Downsampling-Funktion zur Reduzierung des Datenvolumens und zur Verbesserung der Visualisierung anwendet, kann ein zusätzliches Konfidenzband angezeigt werden.

Formatierung

Eine Legende für die Datenpunktreihen kann angezeigt und deren Ausrichtung sowie Position festgelegt werden. Die Legende kann außerdem scrollbar gemacht werden, um eine bessere Handhabung großer Legendeneinträge zu ermöglichen. Gitterlinien können für jede Achse separat eingestellt werden. Die allgemeine y-Achse kann mit eigenem Namen, Farbe, Einheit und Grenzwerten versehen werden.

Erweitert

Die Auswahl des Zeitraums kann zur Laufzeit verfügbar gemacht werden. Ein Zoom und Tooltip können angewendet werden.

Datentypen

Datentyp Unterstützt
int ✓
uint ✓
float ✓
long ✓
ulong ✓
bool ✓

Steuerelemente der Dashboard-Ansicht

In der Dashboard-Standardansicht zeigt das Symbol() in der oberen rechten Ecke den angezeigten Zeitraum an und kann verwendet werden, um diesen anzupassen. Siehe die oben stehenden Zeiteinstellungsoptionen für weitere Details.
