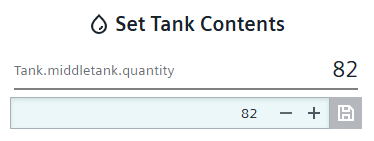

Sollwert-Widget

Das Sollwert-Widget wird verwendet, um einen aktuellen Datenpunktwert anzuzeigen und ihn schrittweise zu erhöhen oder zu verringern.

Einstellungen

Das Sollwert-Widget kann benutzerdefinierte Darstellungseinstellungen wie eigenen Titel, Farben und Steuerelemente haben.

Inhalt

Das Widget ist mit einem einzelnen Datenpunkt verbunden, auf den der ausgewählte Wert geschrieben wird.

Formatierung

Die Speichern-Schaltfläche kann angezeigt werden, um ein explizites speichern des Wertes zu aktivieren.

Die Schrittweite kann hier als numerischer Wert festgelegt werden.

Unterstützte Datentypen


Datentyp	Unterstützt
int	✓
uint	✓
float	✓
long	✓
ulong	✓
string	✓
char	✓
bool	✓
