System Dashboard

Das System Dashboard dient als zentrales, webbasiertes Überwachungstool, das essenzielle Systeminformationen bereitstellt. Es ist für schnelle Diagnosen und das tägliche Management konzipiert und hilft Nutzern, Systemzustand, Performance und Sicherheit unabhängig von Projektgröße oder -komplexität zu überwachen. Zu den wichtigsten Funktionen gehören interaktive Widgets, visuelle Statusanzeigen und die Integration projektspezifischer Datenquellen. Das Dashboard öffnet sich im Standardbrowser und passt sich dynamisch an Projekttyp und Konfiguration an.

Hauptfunktionen

Echtzeitüberwachung von Server- und Systemstatus
Sicherheits- und Lizenzinformationen auf einen Blick
Visuelle KPIs und Alarmierung für schnelle Fehlerbehebung
Minimale Konfiguration für den Start erforderlich

Mit dem System Dashboard stellt WinCC OA ein unabhängiges, webbasiertes Tool bereit, das die wichtigsten Systeminformationen und Statusmeldungen auf einen Blick präsentiert. Durch die Visualisierung relevanter KPIs und Indikatoren ermöglicht das Dashboard eine effiziente Überwachung und einfache Fehlerdiagnose.

Das Dashboard ist standardmäßig in neuen Projekten enthalten und kann entweder automatisch bei der Projekterstellung oder beim Upgrade aktiviert oder manuell über den Node Manager hinzugefügt werden. Eine eigene Schaltfläche öffnet das System Dashboard im Standardbrowser und zeigt projektspezifische Inhalte an, abhängig vom Projekttyp (z. B. Redundanz, Einzelprojekte).

Funktionalität und Inhalt

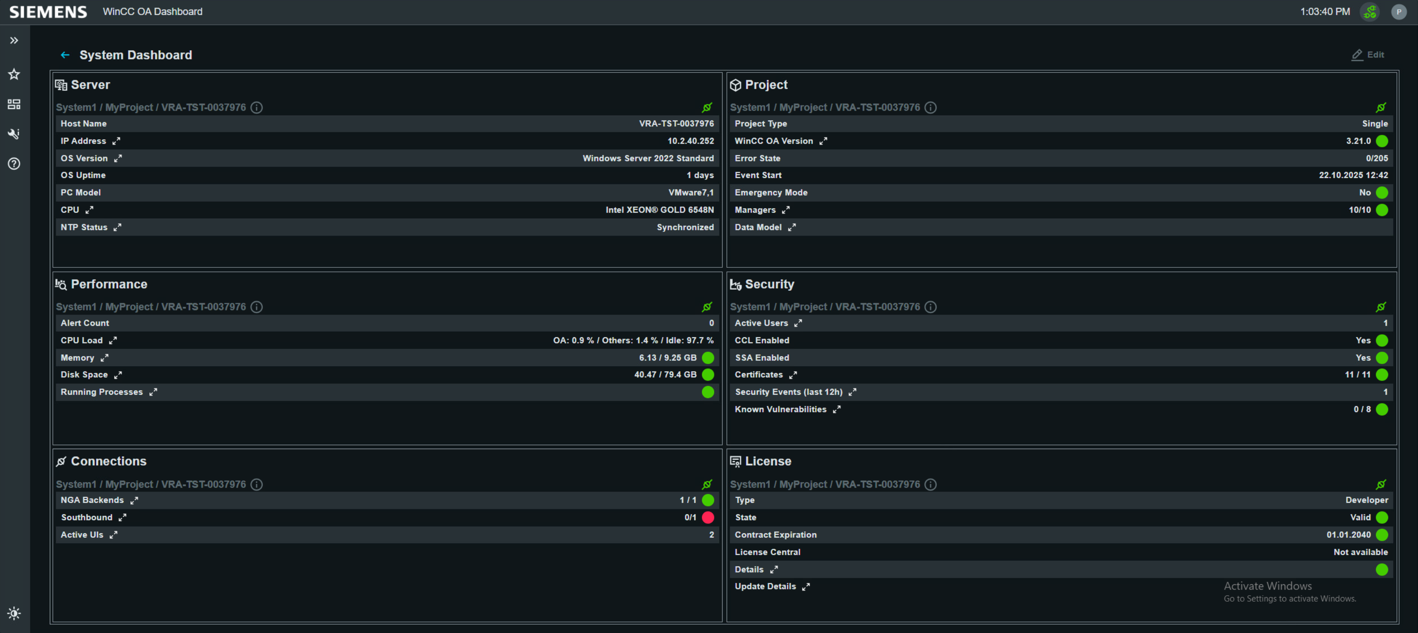

Das System Dashboard besteht aus mehreren Widgets, die verschiedene Kategorien von Systemkennzahlen visualisieren:

Server: Zeigt Informationen zu Host, Betriebssystem, Laufzeit, Hardwaremodell und Synchronisationsstatus an.
Performance: Zeigt aktuelle Auslastung (CPU, RAM, Speicher), die Anzahl laufender Prozesse und leistungsbezogene Warnungen an.
Connections: Zeigt Backend- und Schnittstellenkonnektivität sowie den Status aktiver Verbindungen an.
Project: Zeigt den Projekttyp und die -version, den Ereignisstatus, Redundanzinformationen und andere projektspezifische Details an.
Security: Bietet eine Benutzerübersicht, Lizenz- und Zertifikatsstatus, aktive Sicherheitsmechanismen und aktuelle Sicherheitsereignisse.
License: Zeigt den Lizenzstatus einschließlich Gültigkeit, Typ und Ablaufdatum an.

Visuelle Indikatoren (z. B. grün/gelb/rot oder verbunden/getrennt) informieren die Nutzer direkt über den Status einzelner Systemfunktionen. Der Status "Connected" zeigt zusätzlich an, ob die zugrunde liegenden Manager-Komponenten laufen und aktuelle Daten liefern.

Konfiguration und Erweiterung

Das System Dashboar ist unmittelbar nach der Installation einsatzbereit und in der Regel in neuen Projekten standardmäßig aktiviert. Der Zugriff erfolgt einfach über System Management > Diagnostics > das Dashboard-Symbol und bei Bedarf kann der Dashboard Manager (system-dashboard/index.js) während der Einrichtung oder bei Upgrades manuell hinzugefügt oder aktiviert werden – entweder automatisch mit der Upgrade-Checkbox oder durch Angabe in den Managereigenschaften. Es ist nur eine minimale Konfiguration erforderlich. Stellen Sie sicher, dass die korrekte HTTP-Server-Adresse in der Projektkonfigurationsdatei für den ordnungsgemäßen Dashboard-Zugriff gesetzt ist. Weitere Anpassungsmöglichkeiten beschränken sich auf die Widget-Auswahl und grundlegende Interface-/Netzwerkeinstellungen über das Dashboard.Siehe auch

Note:

Abgesehen von wenigen Basiseinstellungen ist das System Dashboard weitgehend vordefiniert und kann von Standardnutzern nicht umfassend angepasst werden.

Note:

Die mit Version 3.21 ausgelieferten DemoApplication- und GettingStarted-Projekte enthalten bereits alle erforderlichen Konfigurationsschritte für das System Dashboard, einschließlich des HTTP-Server-Eintrags sowie der Aktivierung des System-Dashboard-Managers.

Erweiterung über API

Das System Dashboard kann über die Manager Service API sowie Node.js erweitert werden. Diese Schnittstellen ermöglichen den Zugriff auf systembezogene Daten und erlauben es Entwicklern, benutzerdefinierte Funktionen, zusätzliche Diagnosen oder projektspezifische Erweiterungen auf Basis der bestehenden Dashboard-Funktionalitäten umzusetzen.

Über die Manager Service API ist es möglich, mit Backend-Services zu interagieren und detaillierte Systeminformationen abzurufen. Die Node.js-Umgebung ermöglicht die Entwicklung eigener Services und Logiken, die in das Dashboard integriert werden können.

Dadurch kann das Dashboard flexibel an projektspezifische Anforderungen angepasst werden.

Weitere Informationen finden Sie unter Manager Service API sowie Node.js Grundlagen .

Das folgende Beispiel zeigt, wie KPIs über die TypeScript-Schnittstelle des System Dashboards abgefragt werden können. Es demonstriert, wie eine Liste verfügbarer KPIs geladen, einzelne KPIs abgefragt sowie mehrere KPIs in einem Aufruf verarbeitet werden können.

import { SystemDashboard } from "../VrpcClients/SystemDashboard";

async function main(): Promise&lt;void&gt; {
  try {
    const kpiList = await SystemDashboard.getKpiList();
    console.log("Available KPIs:", kpiList);

    const kpiPromises = kpiList.map((kpiName) =>
      SystemDashboard.getKpi(kpiName)
    );
    const kpiResults = await Promise.all(kpiPromises);

    kpiResults.forEach((kpi, index) => {
      const kpiName = kpiList[index];
      console.log(
        `KPI: ${kpiName}, Value: ${JSON.stringify(kpi?.value)}, Status: ${kpi?.status}`
      );
    });

    const kpis = await SystemDashboard.getKpis(kpiList);
    console.log("All KPIs:", kpis);

    console.log("Security events KPI:", kpis.security_siem_events);

  } catch (error) {
    console.error("Error while fetching KPIs:", error);
  }
}

void main();

Dieses Beispiel zeigt:

das Abrufen verfügbarer KPIs mit getKpiList()
das Abfragen einzelner KPIs über getKpi()
das effiziente Laden mehrerer KPIs mittels getKpis()
den Zugriff auf spezifische KPI-Werte aus dem Ergebnisobjekt

Note:

Die verfügbaren KPIs hängen von der jeweiligen Systemkonfiguration und den aktiven Managern ab.

Vorteile des System Dashboards in WinCC OA

Zentrale und übersichtliche Darstellung aller wichtigen Systeminformationen
Schnelle Erkennung kritischer Zustände und Performance-Engpässe
Schneller Zugriff auf sicherheitsrelevante Daten und Lizenzstatus
Einfache Überwachung mit klaren Status-Icons und Farbcodierung
Minimaler Konfigurationsaufwand und sofortige Einsatzbereitschaft
