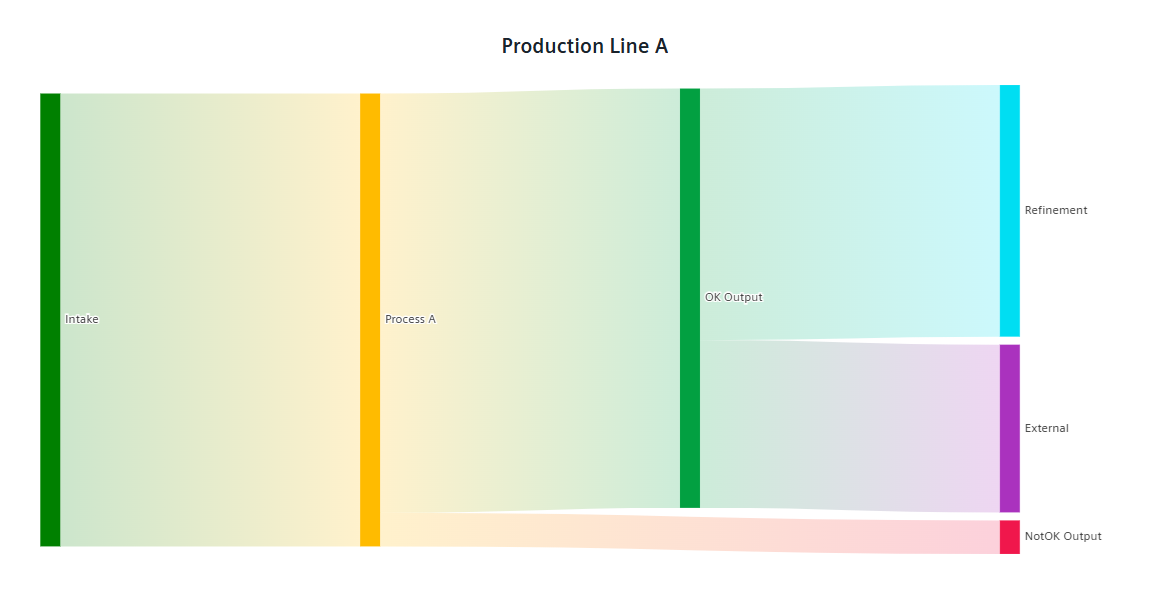

Sankey-Widget

Inhalt

Die Knoten und Verbindungen, aus denen das Sankey-Widget besteht, werden in den Inhaltseinstellungen definiert.

Knoten sind die festen Punkte, zwischen denen die Daten fließen. Jeder Knoten kann in allen Projektsprachen benannt und mithilfe des Farbwählers über das Rechtsklick-Kontextmenü eingefärbt werden.

Links stellen die Datenflüsse von einem Startknoten zu einem Endknoten dar. Jede Verbindung ist mit einem Datenpunkt verknüpft, und die Breite der Verbindung ist proportional zum Wert der Datenquelle. Die Verknüpfung zum Datenpunkt kann über das Rechtsklick-Kontextmenü bearbeitet werden.

Der Formatierungsmodus kann umgeschaltet werden, um entweder Knoten zu verschieben oder Knotenverbindungen zu platzieren. Neue Knoten werden mit der Schaltfläche Knoten hinzufügen hinzugefügt. Neue Verbindungen können Die Schaltfläche Layout passt das Layout automatisch an.

Formatierung

Die Ausrichtung des Diagramms kann auf horizontal oder vertikal eingestellt werden. Die Gesamtausrichtung der Knoten kann als rechts oder links konfiguriert werden.

Der Link-Stil definiert die für die Verbindungen verwendete Farbe. Diese kann entweder auf eine standardmäßige graue Farbe gesetzt werden, die Farben des Quell- oder Zielknotens verwenden oder als Verlauf von einer Knotenfarbe zur nächsten angezeigt werden. Die Einstellung Fokus legt fest, welche Elemente beim Überfahren des Diagramms besonders hervorgehoben werden. Die verfügbaren Optionen sind: Keine, Selbst, Serie und Nachbarschaft. Der Standardwert ist Keine.

Der Tooltip kann aktiviert werden. Dieser zeigt für Knoten den Elementnamen an. Verbindungen zeigen den verbundenen Datenpunkt, die Verbindungsrichtung und den aktuellen Wert.
