Widgets

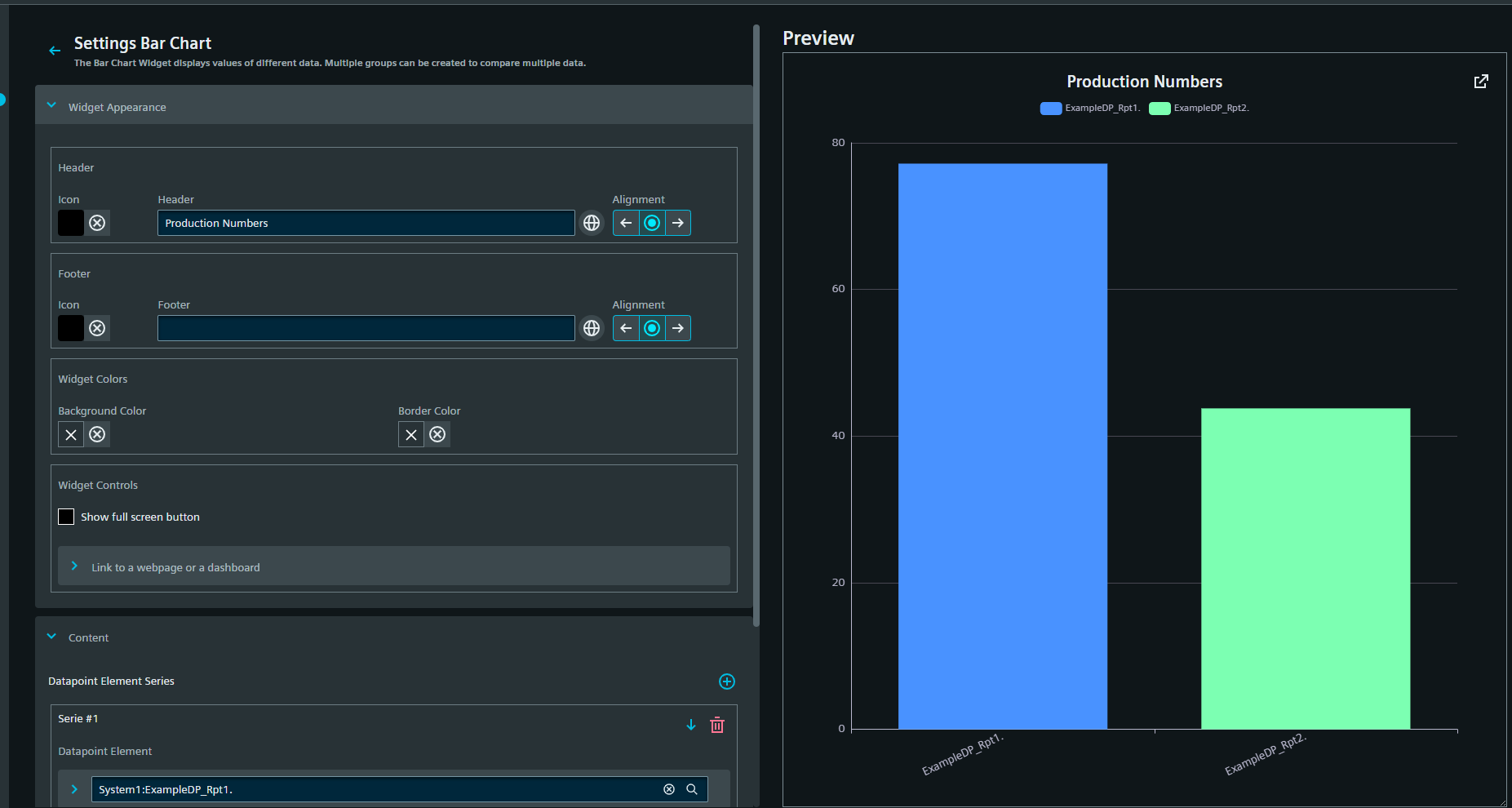

Widget-Darstellungseinstellungen

Diese Einstellungen gelten für alle Widgets und legen allgemeine Kopfzeilen und Farben fest.

Benutzerdefinierte Titel

Der für das Diagramm angezeigte Kopf- und Fußzeile kann entweder manuell festgelegt oder vom Datenpunkt übernommen werden. Über die Dropdown-Liste kann eine der zugehörigen Beschreibungen oder Namen in WinCC OA ausgewählt werden. Die Kopfzeile wird oberhalb des Diagramms und die Fußzeile darunter angezeigt. Beide benutzerdefinierten Beschreibungszeilen können in allen verfügbaren Projektsprachen hinzugefügt werden. Die Ausrichtung kann über die entsprechenden Ausrichtungs-Schaltflächen auf links, zentriert oder rechts gesetzt werden. Zusätzlich kann für jede Beschreibung ein Symbol festgelegt werden. Symbole werden aus dem Siemens Industrial Experience Design System (IX) Katalog oder aus den im Projekt hinzugefügten Symbolen im data/WebUI/icons Ordner ausgewählt.

Benutzerdefinierte Farben

Die Hintergrund- und Rahmenfarbe kann entweder aus dem Standard-Farbschema oder den WinCC OA-Farben gewählt oder benutzerdefiniert über einen Farbwähler bestimmt werden.

Benutzerdefinierte Steuerelemente

Die Vollbild-Schaltfläche kann für alle Widgets hinzugefügt werden, sodass sie im Vollbildmodus angezeigt werden.

Ein Link zu einem anderen Dashboard oder einer Webseite kann hinzugefügt werden. Der Link wird durch ein Symbol in der oberen rechten Ecke des Widgets angezeigt. Der ausgewählte Titel für den Link erscheint, wenn der Mauszeiger über das Linksymbol bewegt wird. Das verlinkte Dashboard oder die Seite werden entweder in der aktuellen Ansicht oder in einem neuen Tab geöffnet.

Inhaltseinstellungen

Die meisten Widgets benötigen eine Verbindung zu einem Datenpunktelement, um ordnungsgemäß zu funktionieren. Die Ausnahmen hiervon sind die Alarmansicht-, iFrame-, html-, Label- und ULC UX-Widgets. Datenpunkte werden aus einer Dropdown-Auswahl hinzugefügt. Jeder Datenpunkt erzeugt eine eigene Wertreihe, die je nach Widget-Typ unterschiedlich verarbeitet wird.
