Balkendiagramm-Widget

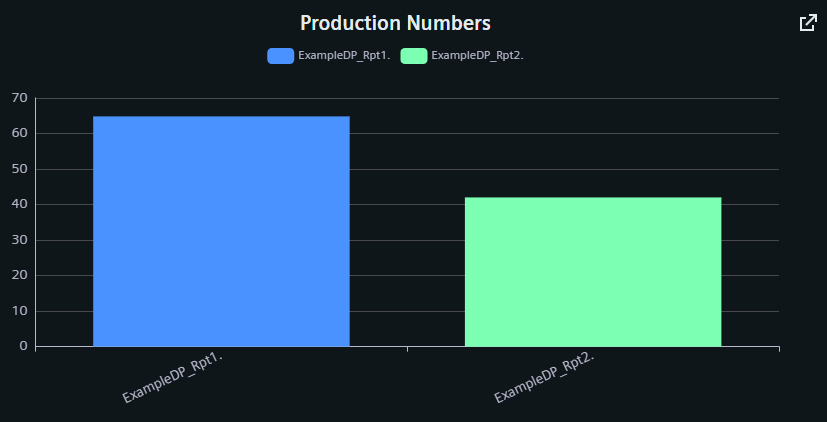

Das Balkendiagramm-Widget zeigt die derzeitigen Werte eines oder mehrerer Datenpunkte oder Datenpunktgruppen als Balken an.
Einstellungen
Das Balkendiagramm-Widget kann benutzerdefinierte Darstellungseinstellungen wie eigenen Titel, Farben und Steuerelemente haben.
Inhalt
Der Benutzer kann dem Balkendiagramm mehrere Datenpunkte hinzufügen, jeweils als eigene Wertreihe. Namen, Beschreibungen, Einheiten und andere Werte werden typischerweise aus den Konfigurationen innerhalb des Projekts übernommen, können aber hier überschrieben werden. Mehrere Reihen werden gemeinsam in einem Diagramm dargestellt und können über die Pfeiltasten in der jeweiligen Titelleiste sortiert werden. Im gruppierten Balkendiagramm können zusätzlich Wertreihen zu Gruppen zusammengefasst und weitere Gruppen erstellt werden.
Formatierungsoptionen
Die Legende für die Datenpunktreihe kann variabel ausgerichtet und an einer beliebigen Seite des Diagramms positioniert werden. Da die für jede einzelne Datenpunktreihe festgelegten Beschreibungen in der Legende angezeigt werden, kann das Aktivieren der Option Scrollen aktivieren die Handhabung verbessern. Die Beschreibung der y-Achse, die zugehörige Farbeinheit und der Wertebereich werden hier manuell festgelegt.
Die Gruppen können übereinander gestapelt oder in eine horizontale Anordnung umgeschaltet werden.
Unterstützte Datentypen
| Datentyp | Unterstützt |
|---|---|
| int | ✓ |
| uint | ✓ |
| float | ✓ |
| long | ✓ |
| ulong | ✓ |
| bool | ✓ |
