Gauge-Widget

Inhalt

Das Gauge-Widget verwendet eine einzelne Serie von einem Datenpunkt. Die Werte werden aus dem Projekt importiert, mit der Möglichkeit, sie hier zu überschreiben.

Alarmbereiche können ebenfalls importiert oder hier festgelegt werden, um die Bereiche und Zonen für verschiedene Gaugetypen zu definieren. Alle Bereiche haben einen Minimal- und Maximalwert sowie eine entsprechende Farbe.

Formatierungsoptionen

Die Einstellungen des Gauge-Widgets ermöglichen es Ihnen, eine von vier Formatierungen auszuwählen und den Wert entweder natürlich oder als Prozentsatz anzuzeigen.

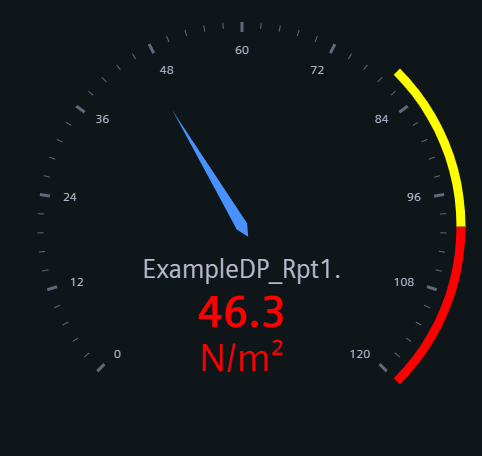

• Klassisch: Format zur Visualisierung einzelner Werte innerhalb eines definierten Bereichs. Die Visualisierung erfolgt in Form eines Zifferblatts mit einem Zeiger, der den aktuellen Wert anzeigt.
• Metrisch: Diagramm zur Visualisierung von KPIs und anderen Kennzahlen. Der aktuelle Wert einer Metrik wird innerhalb eines vordefinierten Bereichs angezeigt, der oft in verschiedene Zonen unterteilt ist.
• Kreis: Diagramm zur Darstellung von Daten und zur Verfolgung des Fortschritts auf ein Ziel hin. Eine kreisförmige Darstellung zeigt den Prozentsatz der Fertigstellung. Der Kreis wird proportional zum erreichten Fortschritt gefüllt.
• Bogen: Diagramm zur Visualisierung von Daten und Fortschritt. Ein Bogen stellt den Grad der Fertigstellung dar. Der Bogen wird proportional zum Fortschrittswert gefüllt.

Ein Tooltip kann aktiviert werden, um den Namen des Datenpunkts und den aktuellen Wert anzuzeigen.

Unterstützte Datentypen
