Gantt-Diagramm-Widget

Diagramme

Das Gantt-Diagramm bietet eine zeitintervallbasierte Ansicht der Datenpunktwerte. Die Breite jedes Balkens zeigt den Zeitraum an, in dem ein bestimmter Wert vorhanden war.

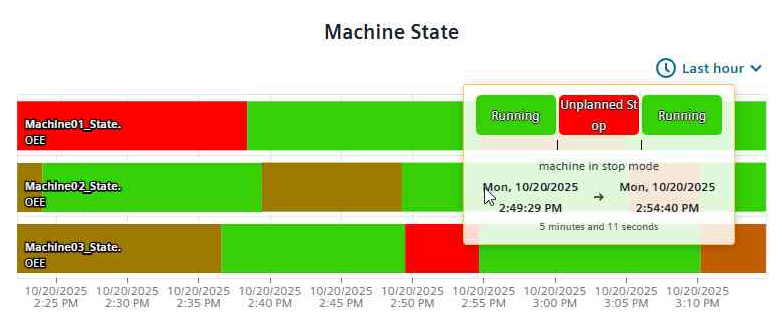

Abbildung 1. Gantt-Diagramm-Widget

Einstellungen

Das Gantt-Diagramm-Widget kann benutzerdefinierte Darstellungseinstellungen wie eigenen Titel, Farben und Steuerelemente haben.

Zeitraum

Der Zeitraum kann entweder aus einer vorgegebenen Auswahl im Dropdown-Menü gewählt, über die Popup-Datumswähler festgelegt oder per Tastenkürzel eingegeben werden. Die Syntax für diese Kürzel ist: N[unit]/[modifier]. Dabei steht N für eine natürliche Zahl, unit für die gewählte Zeiteinheit und der modifier gibt den Beginn oder das Ende der Einheit oder die aktuelle Zeit an (sofern nicht anders angegeben). Die verfügbaren Einheiten sind:
  • s - Sekunde
  • m - Minute
  • h - Stunde
  • d - Tag
  • w - Woche
  • M - Monat
  • Q - Quartal
  • Y - Jahr
Einige Beispiele hierfür sind:
  • 1d/d - 1d/d - Gestern (ganzer Tag)
  • 1d - Letzte 24 Stunden
  • 2h - Letzte 2 Stunden
  • 1w/w - 1w/w - Letzte Woche (Montag - Sonntag)

Inhalt

Eine Reihe von Datenpunkten kann aus dem Projekt ausgewählt werden, um im Diagramm angezeigt zu werden. Die Einstellungen für jede Serie werden aus dem Projekt übernommen, mit der Möglichkeit, Namen in dieser Inhaltskonfiguration zu überschreiben.

Eine Zuordnungstabelle kann aus dem Dropdown-Menü ausgewählt werden. Sie definiert, wie Werte im Gantt-Diagramm angezeigt werden. Jede Zuordnungstabelle enthält mehrere Zuordnungen, bei denen ein Wert (z. B. 1, 2) einem lesbaren Label (z. B. Running, Stopped) und einer Farbe (z. B. grün, rot) zugeordnet wird. Benutzerdefinierte Zuordnungen können über einen Popup-Dialog hinzugefügt werden. Eine Standard-Zustandszuordnung ist bereits vorausgefüllt.

Formatierungsoptionen

Eine Legende für die Datenpunktserien und die gewählte Zuordnung kann angezeigt werden. Gitter können entlang der Zeit- oder y-Achse mit den entsprechenden Kontrollkästchen eingeblendet werden. Die x- und y-Achse können auf beiden Seiten des Diagramms angezeigt werden. Zusätzlich kann die Zeitraum-Auswahl zur Laufzeit änderbar gemacht werden und Zoom sowie Tooltip können aktiviert werden. Das Tooltip zeigt den aktuellen Segmentwert, die Beschreibung und die Dauer für das aktuelle Segment sowie die Werte davor und danach an.

Unterstützte Datentypen

Datentyp Unterstützt
int ✓
uint ✓
float ✓
long ✓
ulong ✓
string ✓
char ✓
bool ✓

Steuerelemente der Dashboard-Ansicht

In der Standardansicht des Dashboards kann der Zeitraum über einen Dropdown-Selektor () in der oberen rechten Ecke ausgewählt werden. Diese Auswahl ist identisch mit der Auswahl im Einstellungsdialog und bietet eine Auswahl vorgegebener und benutzerdefinierter Werte.
