Alarmansicht-Widget

WinCC OA

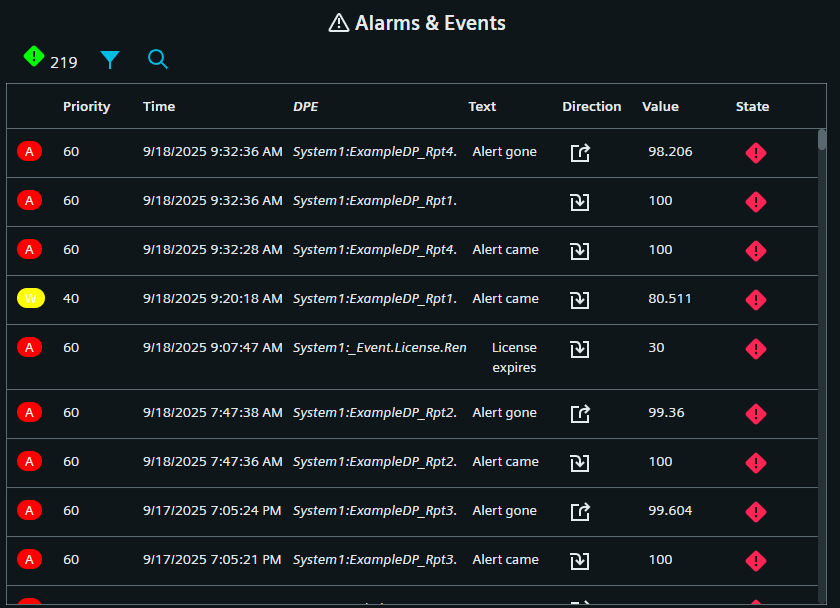

Das Alarmansicht-Widget bietet einen Überblick über alle aktiven Alarme und Warnungen, ähnlich dem Alarm- und Ereignisbildschirm.

Einstellungen

Das Alarmansicht-Widget kann benutzerdefinierte Darstellungseinstellungen wie eigenen Titel, Farben und Steuerelemente haben.

Inhalt

Die Datenquelle für das Alarmansicht-Widget kann entweder aktuelle oder historische Alarme sein. Der darunterliegende Filter kann verwendet werden, um einen Alarmfilter aus den im Projekt festgelegten auszuwählen. Zusätzlich kann für historische Alarme ein Zeitraum ausgewählt werden, entweder über die Dropdown-Auswahl oder durch Auswahl der genauen Start- und Endzeiten in den jeweiligen Feldern und Kalender-Popups. Spezielle Kurzbefehle können ebenfalls verwendet werden, um benutzerdefinierte Zeiträume zu definieren, mit einer Syntax von N[Einheit]/[Modifikator]. Dabei steht N für eine natürliche Zahl, Einheit für die gewählte Zeiteinheit und der Modifikator gibt den Beginn oder das Ende der Einheit oder die aktuelle Zeit an (sofern dies nicht anderweitig angegeben ist). Die verfügbaren Einheiten sind:

s - Sekunde
m - Minute
h - Stunde
d - Tag
w - Woche
M - Monat
Q - Quartal
Y - Jahr

Einige Beispiele hierfür sind:

1d/d - 1d/d - Gestern (ganzer Tag)
1d - Letzte 24 Stunden
2h - Letzte 2 Stunden
1w/w - 1w/w - Letzte Woche (Montag - Sonntag)

Formatierungsoptionen

Die anzuzeigenden Spalten in der Desktop- oder Mobilansicht können aus den Standardspalten ausgewählt werden, die im Alarm- und Ereignisbildschirm verfügbar sind. Das darunterliegende Kontrollkästchen kann aktiviert werden, um die Mobilansicht zu erzwingen.

Erweiterte Einstellungen

Die erweiterten Einstellungen ermöglichen es Ihnen, genauer zu definieren, welche Alarme angezeigt werden. Das Bestätigungs-Kontrollkästchen Offen bedeutet, dass nicht quittierte Alarme angezeigt werden. Die Sortierung kann nach Zeit oder Priorität, aufsteigend oder absteigend, priorisiert werden. Alle Einstellungen können zur Laufzeit auswählbar gesetzt werden. Für historische Alarme kann zusätzlich noch der Zeitraum zur Laufzeit auswählbar gemacht werden.

Steuerelemente der Dashboard-Ansicht

In der Dashboard-Standardansicht ist das Alarmicon() immer vorhanden wenn Alarme anstehen und zeigt die Anzahl der aktuell aktiven Alarme an.

Das Trichtersymbol() öffnet eine Auswahl für verfügbare Filter und Sortierungen.

Der Schieberegler() in der Mitte steuert, ob alle Alarme oder nur nicht bestätigte Alarme angezeigt werden.

Das Lupensymbol() öffnet die Suche, um nur bestimmte Alarme anzuzeigen.

Wenn historische Alarme angezeigt werden, kann über das Uhrsymbol( der gewünschte Zeitraum ausgewählt werden.
