Konfiguration des PROFIsafe-Treibers

Klicken Sie im Systemmanagementpanel auf die PROFIsafe Treiber Schaltfläche um das Konfigurationspanel für den PROFIsafe-Treiber zu öffnen.

Abbildung 1. System Management - Registerkarte "Treiber S7"

Im Konfigurationspanel können Sie alle notwendigen Parameter einstellen.

Abbildung 2. Parametrierpanel des PROFIsafe-Treibers

CP1616-Verbindung für PROFIsafe/PROFINET

Über die Combobox kann zwischen den bereits vorhandenen Verbindungen gewählt werden.

Beschreibung

In diesem Textfeld kann eine weitere Beschreibung für die erstellte Verbindung definiert werden.

Erstellen

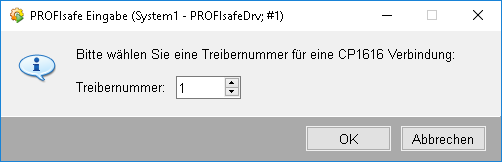

Ein Klick auf diese Schaltfläche öffnet einen Eingabedialog zum Anlegen einer neuen Verbindung. Hier muss die gewünschte Treibernummer angegeben werden.

Entfernen

Löscht die ausgewählte Verbindung. Ein Pop-Up-Fenster, in dem das Löschen bestätigen werden muss, wird geöffnet. Aktive Geräte können nicht gelöscht werden.

Registerkarten

Die folgenden Registerkarten bieten weitere Konfigurationsmöglichkeiten:

Tab Beschreibung
Module (Host 1) Konfiguration der Transferbereiche
Erweiterte Einstellungen Erweiterte Einstellungen zu Verbindungsaufbau, Intervallen, Umschaltkriterien, etc.
Statusdetails Details zum Verbindungsstatus
Statistik Statistische Informationen zu gesendeten und empfangenen Daten.

Status

Status Host 1 / Host 2

Zeigt den aktuellen Status von Host 1 bzw. Host 2.

Befehle

GA

Auslösen einer Generalabfrage.

Inverse GA

Auslösen einer inversen Generalabfrage (Schreiben aller Ausgangsadressen).

Aktiv

Durch Auswählen dieser Checkbox wird die Verbindung aktiviert.
