S-Bus-Treiber

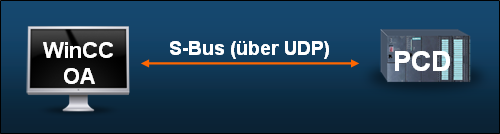

Der WinCC OA S-Bus Treiber dient zur Anbindung von SAIA PCD Steuergeräten an WinCC OA Projekte. Zur Anwendung kommt der Client Betrieb des SAIA S-Bus Treibers. Die Kommunikation erfolgt mittels UDP, die serielle Variante des Protokolls wird nicht unterstützt.

Merkmale S-Bus

  • Einfache Handhabung

  • In jedem PCD Prozessor enthalten

  • Übertragungssicherheit dank CRC-16 Fehlererkennung

  • Hohe Datenübertragungsrate dank effizientem binärem Protokoll.

  • Verbindungsüberwachung und Retransmit Funktion

Unterstützte Telegrammtypen in WinCC OA

Folgende Telegrammtypen werden durch den WinCC OA S-Bus Treiber unterstützt:

  • Read Flag

  • Write Flag

  • Read Register

  • Write Register

  • Read PCD Status

  • Write System Program Version

  • Read Text

  • Write Text

Hinweis

  • Eingangswerte werden nur auf Anforderung gelesen, d.h. ein "spontaner" Eingangsmodus wird nicht unterstützt.

  • Um die Performance zu erhöhen werden Daten bei Polling gruppiert um so höhere Datendurchsätze zu erzielen (siehe auch: MaxGap). Befehle werden nicht gruppiert.

Redundanz

Redundante Systeme werden durch den S-Bus Treiber unterstützt. In diesem Fall greifen beide Treiber (aktiv und passiv) gleichzeitig auf die SPS zu. Das Senden von Befehlen wird nur durch den aktiven Server durchgeführt, wohingegen die Daten von beiden Treibern gelesen werden. Voraussetzung ist deshalb, dass beide Treiber gleichzeitig Zugriff auf die SPS haben.

Hinweis

Redundante Verbindungen zu einer SPS bzw. redundante SPSen werden nicht unterstützt.

Kapitel Beschreibung
Grundlagen S-Bus Grundlegende Informationen über den S-Bus Treiber innerhalb von WinCC OA .
Voraussetzung und Installation S-Bus Treiber Voraussetzungen und Installationsanleitung für den S-Bus Treiber innerhalb von WinCC OA .
Konfiguration des S-Bus Treibers Anleitung für die Konfiguration des S-Bus Treibers.
Definition der Peripherieadresse des S-Bus Treibers Anleitung für die Konfiguration der Peripherieadresse des Treibers.
Mögliche Config-Einträge [sbus] Liste mit möglichen Config - Einträgen, welche für den S-Bus vorhanden sind.
Details zum S-Bus Treiber Weitere Details für den S-Bus Treiber.
