Backend-Liste

Abbildung 1. Backend ist angeschlossen / nicht angeschlossen

Die Liste zur Linken zeigt die derzeit definierten Backends und den aktuellen Status des Backends und der Datenbank mit Farben.

Grün bedeutet, dass das Backend läuft und eine Verbindung zu der Datenbank hat

Gelb bedeutet, dass das Backend gestartet wurde aber es keine Verbindung zu der Datenbank gibt

Rot bedeutet, dass der NGA-Manager nicht läuft

Die Symbole auf der linken Seite zeigen den Status des Backends an: "Angeschlossen" oder "Nicht angeschlossen".

Angeschlossen = Das Backend ist aktiv.

Nicht Angeschlossen = Das Backend ist inaktiv.

Das Symbol auf der rechten Seite zeigt ob ein Backend oder Archivgruppen lizenziert sind.

Das Lizenzierungssymbol wird nicht angezeigt, wenn das Frontend (NextGen Archiver-Manager) nicht läuft (der Status des Backends oder der Archivgruppe ist rot, d.h. sie laufen nicht).

Wenn ein Backend nicht aktiv ist, wird das Lizenzierungssymbol nicht angezeigt.

Wenn eine Archivgruppe nicht aktiv ist oder das dazugehörige Backend nicht aktiv ist, wird das Lizenzierungssymbol nicht angezeigt.

Anmerkung: Wenn ein Backend aktiviert wird, überprüft das System ob es eine verfügbare Lizenz gibt.

Wenn keine freie Lizenz gefunden wird, wird eine Warnung angezeigt und das Backend kann nicht aktiviert werden.

Für mehr Information über Lizenzierung, siehe Kapitel Lizenzierung.

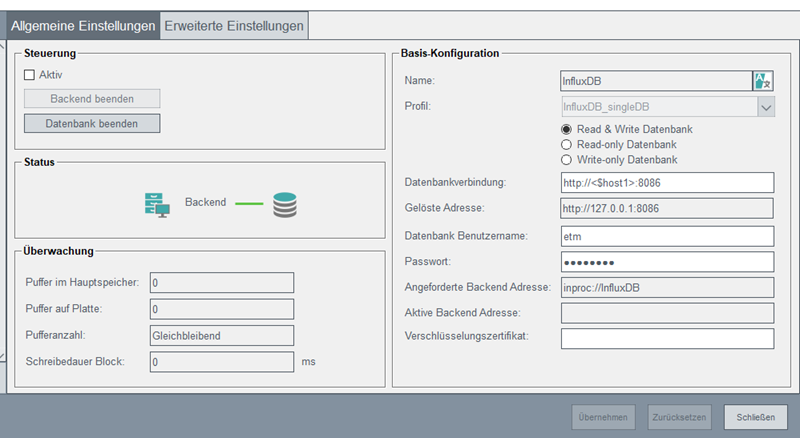

Neue Backends können mit dem "+"-Zeichen erstellt und mit "X"-Zeichen gelöscht werden. Ein Backend hat einen Defaultnamen (Backend1). Die gleichen Namenskonventionen wie für Archivgruppen gelten - siehe voriges Kapitel. Die Datenpunkte heißen NGA_B_Backend und NGA_B_Backend2 usw. Durch Klick auf das "+"-Zeichen, wird das Sub-Panel angezeigt.

Es besteht aus vier Teilen:

Steuerung,
Status,
Überwachung und
Basis-Konfiguration

zur Gruppierung der Parameter in unterschiedliche Bereiche.

Anmerkung: Für redundante Projekte wird für jedes Backend ein zweites "_2" Backend angezeigt, welches sich auf das Backend des "rechten" redundanten Knotens bezieht (während das Backend ohne "_2" sich auf den "linken" redundanten Knoten bezieht). Alle Änderungen der Konfiguration werden automatisch auf beide Backends angewandt. Die "-R" Backends werden angezeigt, wenn die Datenbank nicht selbst zur Redundanz fähig ist (so wie InfluxDB®). Es ist nicht möglich den Datenbankzugriff für diese Backends zu kontrollieren.

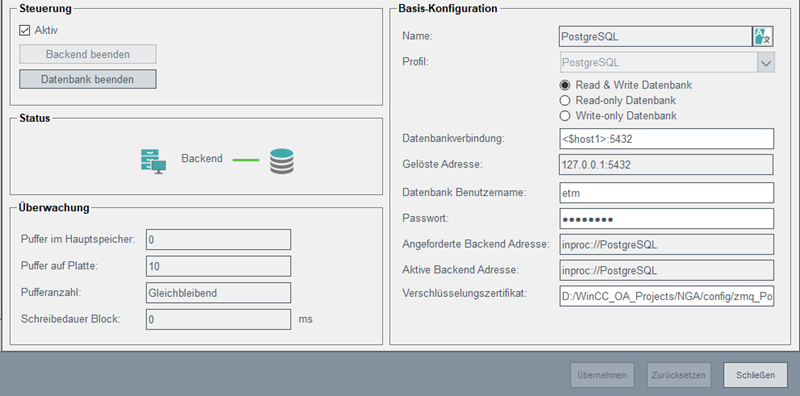

Anmerkung: Beachten Sie, dass das Löschen eines Backends nur möglich ist, wenn keine Archivgruppe dem Backend zugeteilt ist. Ein Standardbackend für InfluxDB®, PostgreSQL® und MS SQL® ist bereits in WinCC OA inkludiert. Beachten Sie, dass um das PostgreSQL®- oder MS SQL®-Backend zu verwenden, muss eine PostgreSQL®/MS SQL®-Datenbank installiert werden. Diese ist nicht ein Teil der WinCC OA-Lieferung.
