Archivgruppen

Die nachfolgenden Panels (zu finden unter "WinCC OA System Management"-> "Datenbank"-> "Konfiguration zur Laufzeit") können verwendet werden, um die Konfigurationen interaktiv anzupassen.

Der Archivgruppen-Reiter des Laufzeit Engineering-Panels zeigt alle existierenden NGA-Archivgruppen in der Listenansicht auf der Linken Seite. Auf der rechten Seite werden die Parameter der momentan gewählten Archivgruppe angezeigt.

Die Checkbox "Aktiv" erlaubt es die Archivgruppe zu aktivieren. Wenn die Archivgruppe deaktiviert ist, werden keine Lese- oder Schreibanfragen verarbeitet und die Daten der Archivgruppe werden nicht gebuffert. Diese Einstellung erlaubt es die Archivierung für alle Datenpunktelemente - welche dieser Archivgruppe zugewiesen sind - zu deaktivieren.

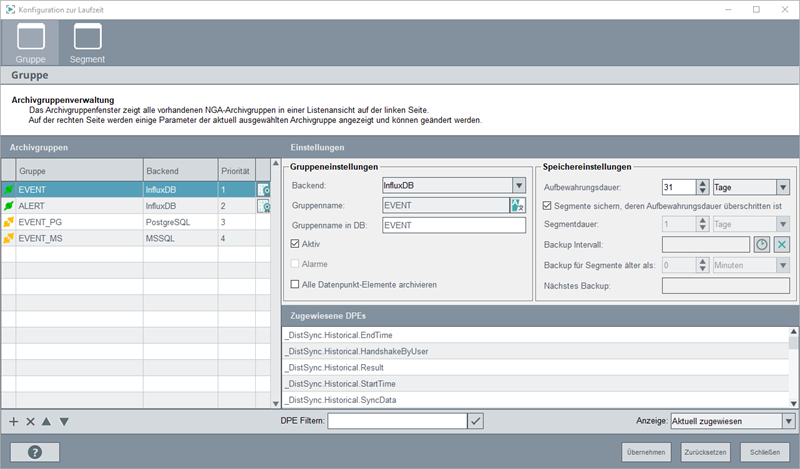

Abbildung 1. NGA-Archivgruppen Übersicht

Standardmäßig existieren vier Archivgruppen:

Ereignisse - EVENT (InfluxDB®),

Ereignisse - EVENT_PG (PostgreSQL®)

EVENT_MS (MS SQL) und

Alarme (ALERT - InfluxDB®, PostgreSQL® oder MS SQL®).

Der Anwender kann mit den Schaltflächen "+" und "x" unterhalb der Gruppenliste zusätzliche Gruppen anlegen und entfernen (nur wenn keine DPE zugewiesen wurden) und auch die Einstellungen der existierenden Gruppen mittels der Toolbar rechts anpassen. PostgreSQL® und MS SQL® sind standardmäßig deaktiviert da die standardmäßige NGA-Installation nur InfluxDB® enthält. Mit der Standardlizenz können bis zu 6 Archivgruppen (5 EVENT-Gruppen und 1 ALERT (Alarm)-Gruppe) angelegt werden. Die eine ALERT (Alarm)-Gruppe und eine EVENT-Gruppe sind standardmäßig vorhanden. Eine Priorität kann für eine Gruppe angegeben werden. Die Priorität kann eine beliebige ganze Zahl (int) sein.

Anmerkung: Die Namen der internen Datenpunkte, die für die Gruppen verwendet werden automatisch als "Group1", "Group2", … erstellt und der Name, der hier angezeigt wird, ist ein Anzeigename und kann jederzeit geändert werden.

Über die Pfeile der Toolbar links, kann die Reihenfolge der Gruppen geändert werden.

Abhängig von der Auswahl für "Momentan zugewiesen" / "In der Datenbank" werden entweder alle Elemente angezeigt, die momentan in WinCC OA zugwiesen sind, oder alle Elemente, die in der Archivgruppe innerhalb der Datenbank gespeichert sind. Normalerweise sind diese Elemente identisch, ausgenommen ein DPE wurde noch nie geschrieben und wird deshalb bei der Auswahl "In der Datenbank" nicht angezeigt.

Es gibt bei Abfragen den Zusatz "ARCHIVENUM" (WHERE ARCHIVENUM = ...). Dabei kann die "Priorität" einer Archivgruppe angegeben werden ("Priorität" - siehe Abbildung unterhalb). Die Abfrage wird dann nur an diese Gruppe geschickt. Wenn die Priorität angegeben wurde, enthält die Abfrage historische Daten von Archivgruppen deren Priorität der Priorität des ARCHIVENUM-Zusatzes entspricht.

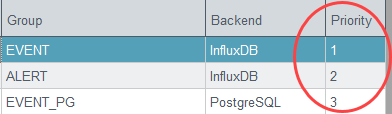

Abbildung 2. Priorität der Archivgruppe

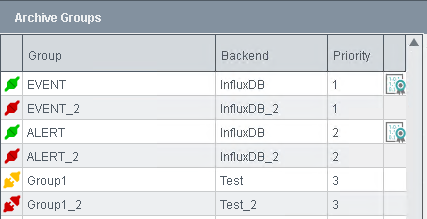

Abbildung 3. Archivgruppen und das Lizenzierungssymbol

Das Symbol auf der rechten Seite zeigt ob ein Backend oder Archivgruppen lizenziert sind:

  • Wenn das Frontend (NextGen Archiver-Manager) nicht läuft (der Status des Backends oder der Archivgruppe ist rot, d.h. sie laufen nicht), wird das Lizenzierungssymbol nicht angezeigt.

    Wenn ein Backend nicht aktiv ist, wird das Lizenzierungssymbol nicht angezeigt.

    Wenn eine Archivgruppe nicht aktiv ist oder das dazugehörige Backend nicht aktiv ist, wird das Lizenzierungssymbol nicht angezeigt.

  • Anmerkung: Wenn Sie eine aktive Gruppe speichern, überprüft das System ob es eine verfügbare Lizenz gibt.

    Wenn keine freie Lizenz gefunden wird, wird eine Warnung angezeigt und die Gruppe wird als nicht-aktiv gespeichert.
