Konfiguration

Die NextGen Archive-Konfiguration besteht aus drei Bereichen, welche die Hierarchie darstellen:

• Standard Backend Profile
• Backends
• Archivgruppen

Eine Standard Konfiguration wird mitinstalliert, wenn NGA bei der Projekterstellung ausgewählt wurde.

Alle Konfigurationsinformationen werden in internen Datenpunkten ("_NGA...", siehe weiter unten) gespeichert und können über Konfigurationspanel (WinCC OA Systemmanagement > Datenbank > Datenbank Engineering) verwaltet werden. Beachten Sie, dass für den Zugriff der NGA-Panels und Datenpunkte bestimmte Rechte erforderlich sind - siehe Kapitel NGA Requirements & Installation.

Es wird empfohlen die Konfiguration nur über die Konfigurationspanels anzupassen und nicht direkt über die internen Datenpunkte.

Folgende Konfigurationsmodule stehen zur Verfügung:

Datenbank-Konfiguration:

• Backend: einhaltet die Datenbank spezifischen Konfigurationen, wie z.B. Kommunikation, Authentifizierung, Buffering, etc. und sind spezifisch für das jeweilige Backend-Profil.
• Profile: Beinhaltet vordefinierte Einstellungen der Konfigurationen für spezifische Datenbank-/Backendtypen (z.B. InfluxDB®, PostgreSQL® etc.). Ein Backend-Profil wird durch den Ersteller des Backends zur Verfügung gestellt und es sind keine zusätzlichen Änderungen erforderlich. Ein Profil für InfluxDB® und PostgreSQL® ist standardmäßig inkludiert.
• General: Erlaubt es Speicherplatzbeschränkungen des NGAs anzugeben.

Konfiguration zur Laufzeit:

• Group: Definiert die Parameter der Speicherung, u.a. wo Daten innerhalb einer Datenbank abgelegt werden (z.B. Serien in InfluxDB® oder Tabellen in PostgreSQL®), Segmentgrößen oder Aufbewahrungsdauer. Archivierte Wertänderungen oder Alarme in WinCC OA müssen einem oder mehreren Archivgruppen zugewiesen werden. D.h., dass jede Archiv-Konfig sich auf eine oder mehrere Archivgruppen beziehen muss. Jede Archivgruppe basiert auf einem Backend.
• Segment: Zeigt alle existierenden Archivgruppen und die Segmente der Gruppen. Es können Segmente gesichert, wiederhergestellt, gelöscht und gewechselt werden.

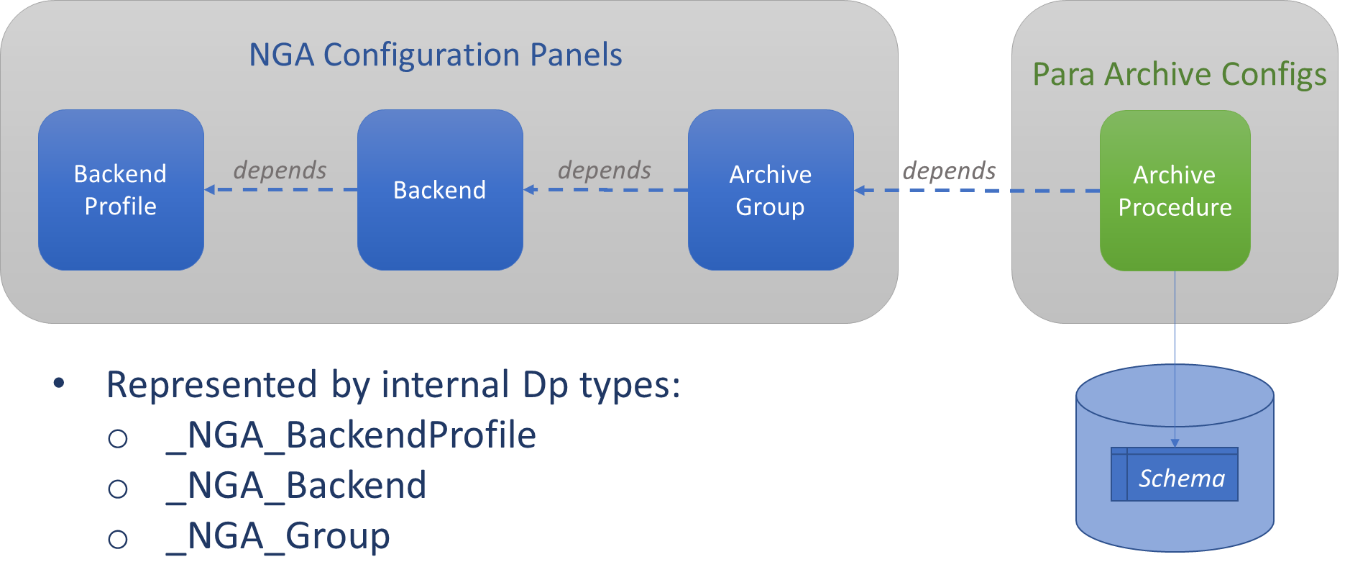

Abbildung: NGA-Konfigurationshierarchie
