Gerät wählen

Geräteliste

Im Tab Geräteliste wird eine Liste von allen konfigurierten Geräten mit aktuellem Verbindungsstatus (angezeigt durch die entsprechende Farbe) dargestellt. Die Farbe Grün zeigt, dass der Client zum Gerät erfolgreich eine Verbindung hergestellt hat. Rot zeigt dass keine Verbindung besteht.

Die Geräteliste bietet Auswahlboxen zum Auswählen von einzelnen oder mehreren Geräten. Um ein Gerät zum Bearbeiten auszuwählen, muss auf dessen Checkbox, Icon oder Name geklickt werden. Das für die Bearbeitung gewählte Gerät wird durch eine blaue Markierung angezeigt. Die Einstellungen dieses Geräts werden in der Sektion Geräteeinstellungen angezeigt.

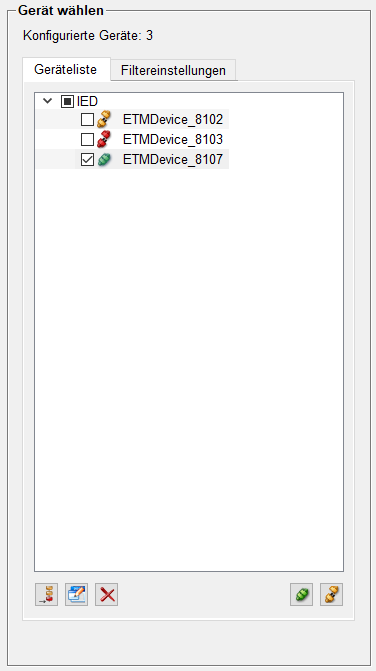

Abbildung: Geräteliste - Registerkarte

öffnet das Gerätepanel um neue Geräte hinzuzufügen oder die Verbindungseinstellungen eines vorhandenen Geräts zu bearbeiten.

öffnet für das ausgewählte Gerät das Gerätepanel zum Editieren der Einstellungen

löscht alle ausgewählten Geräte

aktiviert alle ausgewählten Geräte

deaktiviert alle ausgewählten Geräte

Filtereinstellungen

Der Filtereinstellungen Tab ermöglicht das Filtern der Geräteliste. Drei Filterebenen sind verfügbar:

  • Location

  • Voltage level

  • IED type

Es können Filterkriterien erstellt und einem Gerät durch Verwendung der Combobox im Filterauswahl Bereich des Allgemeine Einstellungen Tab zugewiesen werden.

Abbildung 1. Filtereinstellungen - Registerkarte

Standort

Wird zum Auswählen eines Standorts verwendet.

Spannungsebene

Wird zum Auswählen einer Spannungsebene verwendet.

IED-Typ

Wird zum Auswählen eines IED Typs verwendet.

Löschen

Durch Klicken der Löschen Schaltfläche werden die Filtereinstellungen gelöscht und alle Comboboxen werden zur Einstellung Alle zurückgesetzt. Die Geräteliste zeigt nur alle konfigurierten Geräte an.

Nicht zugewiesen

Durch Klicken der Nicht zugewiesen Schaltfläche werden die Filtereinstellungen gelöscht und alle Comboboxen zu Nicht zugewiesen gesetzt. Die Geräteliste zeigt alle Geräte an, die bis dahin noch keinem Filterkriterium zugewiesen wurden.

Anmerkung:

Nur die Geräte die keinem Filterkriterium zugwiesen wurden, werden in der Geräteliste angezeigt. Geräte mit zumindest einem zugewiesenen Kriterium werden nicht angezeigt.

Übernehmen

Durch Klicken der Übernehmen Schaltfläche werden die Filtereinstellungen gespeichert. Die Filtereinstellungen werden der Geräteliste übergeben, so dass die gefilterte Liste im Geräteliste Tab angezeigt wird.
