Grundlagen IEC 61850 Client
Der WinCC OA IEC 61850 Client ist ein nativer Treiber der für die Kommunikation mit IEC 61850 konformen Geräten konzipiert ist. Das verwendete Kommunikationsprotokoll ist MMS via TCP/IP. Der Client wird von Windows und Linux unterstützt und kann für
- Abfrage von Daten im Polling Modus
- spontanes Erhalten von Daten
- Schreiben von Daten auf das Gerät
verwendet werden.
Erfasste Informationen können Messdaten, Status-, Schutz- und Steuerinformationen sein. Um Steuerinformationen an das Gerät zu schreiben, werden gemäß dem Standard Befehlsobjekte unterstützt (siehe Eintrag unten). Der Client wird mit einem Engineering Tool ausgeliefert, welches das Verwalten und Überwachen von konfigurierten Geräten ermöglicht.
Gemäß dem IEC Standard müssen Steuerdaten mittels Befehlsobjekten geschrieben werden. Dieses Objekt muss zum Gerät als atomare Struktur übertragen werden. Siehe Kapitel IEC 61850 Control Model für nähere Informationen.
Zeit- und Qualitätsinformation gemäß des IEC 61850 Standard im Falle von spontaner Übertragung (Reporting) sind nur für Attribute (Tags) der Datensätze des Typs FCD verfügbar, welche diese Information laut IEC 61850 Standard unterstützten. Siehe Details zum IEC 61850 Client für eine Liste der unterstützen Attribute. Für alle anderen Attribute und bei der Verwendung von Polling gilt: Qualitätsinformation ist nicht verfügbar und der Zeitstempel ist die Client-Zeit, d.h. die Zeit des Rechners, auf dem der Treiber läuft.
Zertifizierung
Der WinCC OA IEC 61850 Client wurde mit WinCC OA Version 3.16 P012 gemäß IEC 61850 Edition 1 und 2 für Windows 10 und CentOS 3.10.0 zertifiziert.
Nähere Informationen finden Sie in den entsprechenden Dokumenten:
- Zertifikate, PICS- und MICS-Dokumente: https://www.winccoa.com/downloads/category/others-iso-fda-1.html
- Zertifikate: http://www.ucaiug.org/org/TechnicalO/Testing/Lists/IEC61850Ed1ClientCertificates/AllItems.aspx
| Kapitel | Beschreibung |
| Grundlagen IEC 61850 Client | Übersicht und Verlinkungen zu anderen Kapiteln |
| Voraussetzungen und Installation | Voraussetzungen und Installation des IEC 61850 Clients |
| Konfiguration des IEC 61850 Clients | Beschreibung des IEC 61850 Client Konfigurationspanels |
| Definition der Peripherieadresse | Informationen zur Definition der Peripherieadresse des IEC 61850 Clients |
| Datei-Transfer | Beschreibung zum Herunterladen von Dateien eines Geräts |
| Redundanz | Informationen zu Redundanz |
| Mögliche Config-Einträge | Beschreibung von möglichen Config-Einträgen des IEC 61850 Clients |
| Interne Datenpunkte des IEC 61850 Clients | Informationen zu den internen Datenpunktelementen |
| Details zum IEC 61850 Client | Weitere Informationen zum IEC 61850 Client |

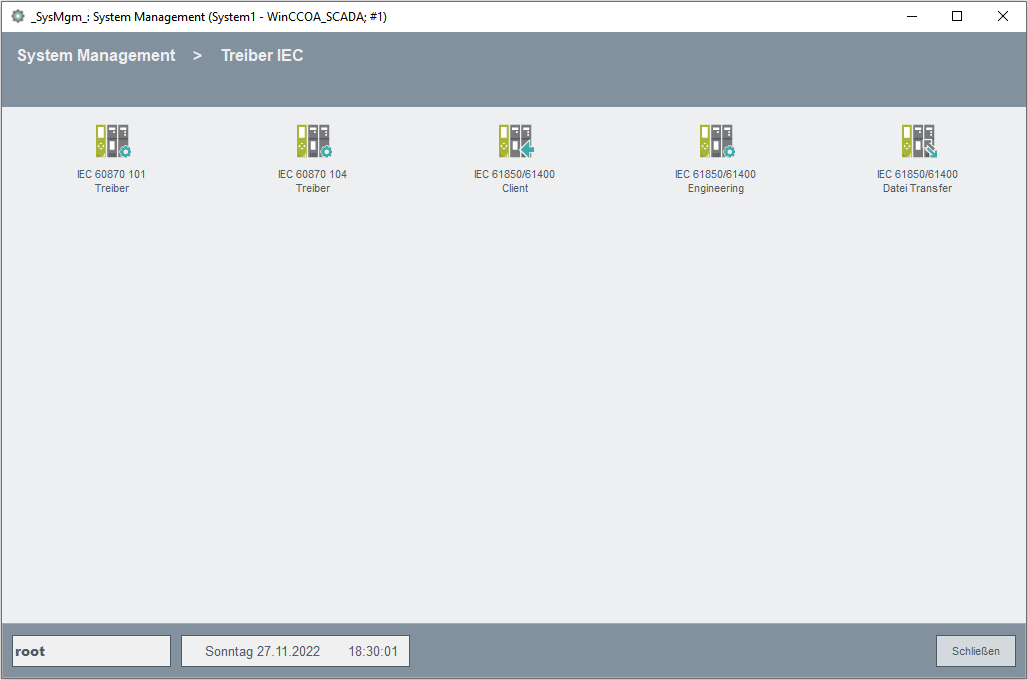

Systemmangement Übersicht
- IEC 61850/61400 Client - Hiermit wird das IEC Konfigurationspanel geöffnet.
- IEC 61850 Engineering - Hiermit wird das IEC Engineering Tool geöffnet.
- IEC 61850 Datei Transfer - Hiermit wird das IEC Datei-Transfer Panel geöffnet.
