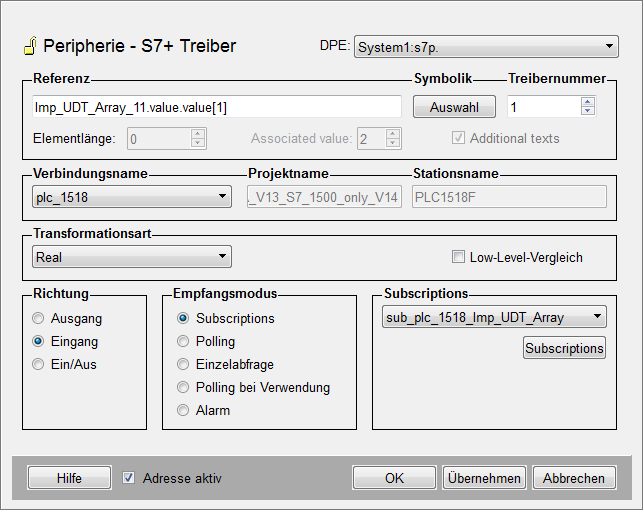

Definition der Peripherieadressen

Referenz

Zeigt die definierte Peripherieadresse an. Die Adresse kann entweder manuell eingetippt oder über die "..."-Schaltfläche selektiert werden.

Syntax

Daten-Adresse:

<Symbolische Adresse in der PLC>[:Länge]

Alarm-Adresse:

<Symbolische Adresse in der PLC>:[Assozierter Wert]:[Begleittext]

Anmerkung: Bitte beachten Sie, dass die Doppelpunkte (":") für Alarm-Adressen verpflichtend angeführt werden müssen, aber die begleitenden Werte leer sein können.

Symbolik - Auswahl

Über die "Auswahl"-Schaltfläche kann bei aktivem Treiber das geladene TIA-Projekt gebrowst und die gewünschte symbolische Adresse der PLC ausgewählt werden.

Anmerkung:

Bei Änderungen im TIA Portal (z.B. Hinzufügen von neuen Datenbausteinen oder Variablen) werden bestehende Adressen nicht automatisch ungültig.

File-Browsing: Bereits konfigurierte Adressen funktionieren weiterhin mit dem bestehenden TIA-Export. Ein neuer TIA-Export ist erst dann notwendig, wenn die Änderungen auch in WinCC OA verwendet werden sollen. Damit die Änderungen dann auch im Treiber wirksam werden, muss das entsprechende TIA Projekt (siehe Engineering) erneut ausgewählt werden.
Online-Browsing: Um die Änderungen in WinCC OA zu übernehmen ist ein Verbindungswiederaufbau notwendig.

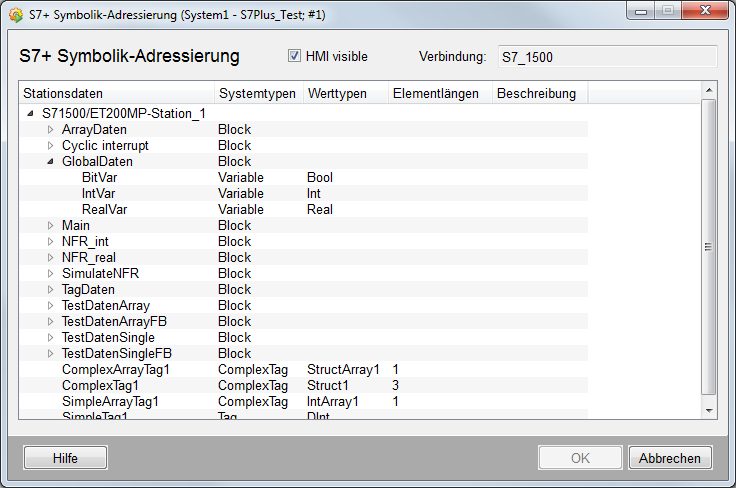

Abbildung 2. Auswahl der symbolischen Adresse

HMI visible

Im TIA-Projekt kann festgelegt werden, welche Daten im HMI sichtbar sein sollen. Per Default werden in diesem Panel nur solche Daten angezeigt. Über diese Checkbox können Sie definieren, ob beim Browse-Ergebnis auch Daten gezeigt werden, die nicht als "HMI visible" deklariert wurden.

Stationsdaten

Zeigt alle Daten der im TIA-Projekt ausgewählten Station an.

Systemtypen

Zeigt den Typ des jeweiligen Knotens an, z.B. Variable, Block oder Tag.

Werttypen

Zeigt den Datentyp von Elementen eines Blattknotens an.

Elementlängen

Zeigt die Elementlänge von Arrays und Strings.

Treibernummer

Nummer mit welcher der S7-Treiber gestartet wurde.

Elementlänge

Diese optionale Einstellungsmöglichkeit legt fest wie viele Zeichen eines Strings bzw. wie viele Elemente eines Arrays gelesen werden sollen.

Associated value

Definiert ob einer der Alarmbegleitwerte (in TIA-Portal programmiert) als Originalwert des Datenpunktelements verwendet werden soll. 0 bedeutet dass kein Originalwert gesetzt wird. Nur bei Alarming verfügbar!

Additional texts

Legt fest ob die Zusatztexte (Infotext + 8 Zusatztexte) als Begleitwerte für den WinCC OA Alarm mitgeschickt werden sollen. Nur bei Alarming verfügbar!

Name

Verbindungsname

Selektieren Sie die gewünschte Verbindung aus der Combobox. Die Kommunikation erfolgt über diese Verbindung. Die Peripheriegeräte zu denen der S7Plus-Treiber eine Verbindung aufbaut, werden über das Konfigurationspanel definiert (siehe Parametrierung des S7Plus-Treibers).

Projektname

Zeigt den Namen des TIA-Projekts der gewählten Verbindung an.

Stationsname

Zeigt den Namen der im TIA-Projekt ausgewählten Station/SPS.

Transformation

Transformationsart

Die Transformationsart ist eine Interpretation der Daten, die vom Peripheriegerät gelesen wurden. Die Transformationsart muss mit dem durch die Adresse festgelegten S7 Adresstyp übereinstimmen. Bei Auswahl der symbolischen Adresse durch die "..."-Schaltfläche wird die Transformationsart automatisch gewählt. Mit der Combobox lässt sich die Transformationsart auch manuell auswählen.

Tabelle 1. Möglichen S7-Datentypen und WinCC OA -Transformationstyp
S7 Datentyp	S7 Werttyp	WinCC OA Transformationstyp
Bool	BOOL	boolean
Byte	BYTE	uint
Word	WORD	uint
DWord	DWORD	bit32
LWord	LWORD	bit64
USint	UINT8	uint
UInt	UINT16	uint
UDInt	UINT32	uint
ULInt	UINT64	ulong
SInt	INT8	int
Int	INT16	int
DInt	INT32	int
LInt	INT64	long
Real	REAL32	float
LReal	REAL64	float
Date	UINT16	time
DateTime	UINT64	time
Time	INT32	time
Time_Of_Day	UINT32	time
LDateTime	UINT64	time
LTime	INT64	time
LTOD	UINT64	time
DTL	12 Byte Struct	time
S5Time	UINT16	time
String	UINT8[]	string
WString	UINT16[]	string

Low level-Vergleich

Diese Option kann nur selektiert werden, wenn die Richtung auf Eingang oder Ein/Aus (bidirektionale periphere Kommunikation) gesetzt wurde. Wenn diese Option selektiert ist, sendet der Treiber nur dann Daten, wenn sich der Wert der SPS geändert hat. Der Vergleich basiert auf Rohdaten ohne Konvertierung. In einem Low-Level-Vergleich werden die einzelnen Bits von Byte Blöcken mit alten Werten verglichen und wenn sich ein Bit ändert, wird der Wert in WinCC OA aktualisiert.

Richtung

Definiert ob mit diesem Datenpunktelement Werte gesendet (Ausgang) oder empfangen (Eingang) werden können. Wird Ein/Aus gewählt, können Werte sowohl gesendet als auch empfangen werden.

Anmerkung:

Wenn die Werte eines Datenpunktelements in beide Richtungen gesendet werden (Ein/Aus), dann darf dieses Datenpunktelement dem Knoten Struct (Struktur von Werten) nicht direkt untergeordnet sein.

Empfangsmodus

Der Empfangsmodus für den Eingang kann einer der folgenden Typen sein:

Subscriptions
Polling
Einzelabfrage
Polling bei Verwendung
Alarm (siehe S7Plus SPS-Alarme für nähere Informationen)
TSPP (siehe TSPP für nähere Informationen über den Empfangsmodus "TSPP")

Subscriptions

Über die Schaltfläche "Subscriptions" können Subscriptions erstellt und parametriert werden. Bereits vorhandene Subscriptions können über diese Schaltfläche editiert, aktiviert/deaktiviert und ausgewählt werden.

Pollgruppe

Über die Schaltfläche "Pollgruppe" können Pollgruppen erstellt und parametriert werden. Bereits vorhandene Pollgruppen können über diese Schaltfläche editiert, aktiviert/deaktiviert und ausgewählt werden.

Anmerkung:

Eine Pollgruppe darf nicht gleichzeitig für Polling und Subscriptions verwendet werden. Ist beispielsweise die Pollgruppe PG1 für eine Adresse mit Empfangsmodus "Subscriptions" definiert, so darf diese Pollgruppe nicht für eine Adresse mit Empfangsmodus "Polling" verwendet werden.

Adresse aktiv

Wenn die Adresse aktiv-Checkbox selektiert wird, wird die Adresse im Treiber angelegt (siehe Referenztabellen). Für eine inaktive Adresse können die Attribute gesetzt und abgefragt werden, für den Treiber existiert diese Adresse jedoch nicht. Das bedeutet, dass mit diesem Datenpunktelement keine Werte an die SPS gesendet oder von der SPS empfangen werden können
