Beispiele für Parametrierungen

In den folgenden Panels werden Beispiele für die Parametrierung von Datenpunkten gezeigt.

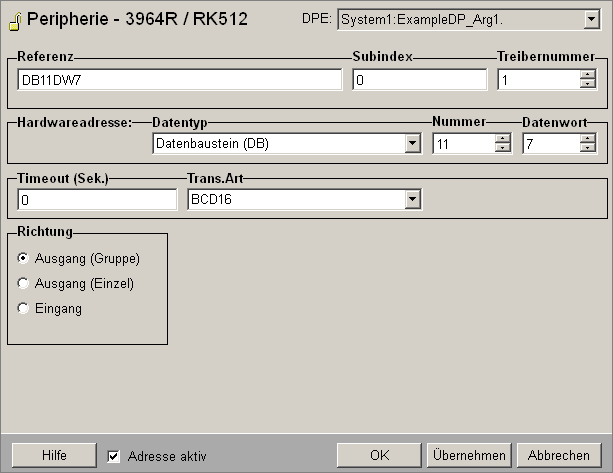

Beispiel 1

In diesem Beispiel wird ein Datenpunkt auf die Hardwareadresse Datenbaustein 11, Datenwort 7 parametriert. Das Datenformat ist BCD, die Übertragungsrichtung ist in Befehlsrichtung.

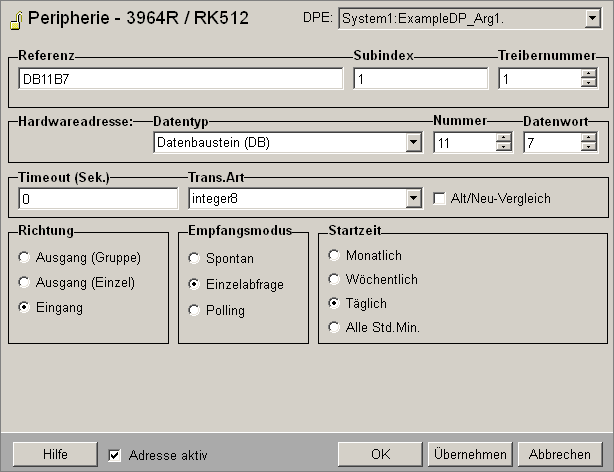

Beispiel 2

In diesem Beispiel wird ein Datenpunkt auf das höherwertige Byte im Datenwort 7 des Datenbausteins 11 parametriert. Die Übertragungsrichtung ist Melderichtung, WinCC OA erhält die Daten über Einzelabfragen. Der Subindex 1 bezeichnet das höherwertige Byte des Datenwortes, das niederwertige Byte hätte den Subindex 0.

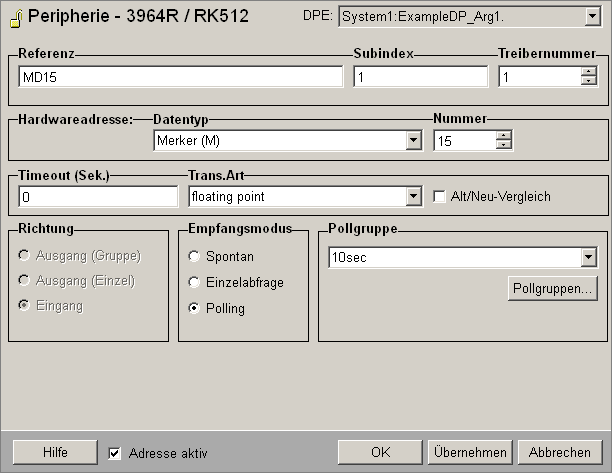

Beispiel 3

In diesem Beispiel wird ein Datenpunkt auf den Merkerbausteine 15 parametriert. Das Datenformat ist floating point, dass heißt, es belegt vier Byte von Baustein 15 bis 18. Dieser Datenpunkt wird alle 10 Sekunden vom Treiber abgefragt.

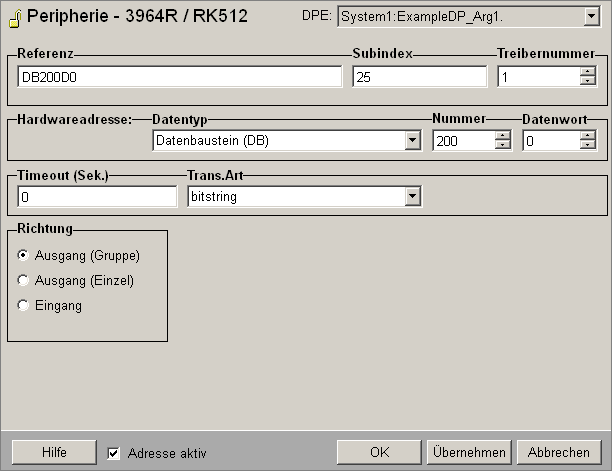

Beispiel 4

Im letzten Beispiel wird ein Datenpunkt auf den Datenbaustein 200, Datenwort 0 parametriert. Das Datenformat ist bitstring. Der Datenpunkt ist das 26. Element eines Arrays, dass heißt die tatsächliche Hardwareadresse ist Datenbaustein 200, Datenwort 1.
