Abfrage historischer Daten

Der OPC HDA Client baut zu jedem seiner HDA Server eine Verbindung auf und liest periodisch Statusinformationen aus. Historische Abfragen können über die Datenpunktschnittstelle gestartet und deren Ergebnis auf Response-Datenpunkten dargestellt werden. Für verschiedene Abfragen können verschiedene Response-Datenpunkte verwendet werden. Dies ermöglicht es auch der Anwendung die Ergebnisse verschiedene Abfragen zu vergleichen. Eine Abfrage kann immer nur ein Item enthalten. Sollen z.B. mehrere Items über denselben Bereich abgefragt werden, muss dies in aufeinanderfolgenden Abfragen erfolgen.

Der HDA Client kann über eine Browsing-Schnittstelle die Items, die der Server zur Verfügung stellt, auslesen. Zur Demonstration der Datenpunktschnittstellen steht ein OPC HDA Beispielpanel zur Verfügung.

Interne Datenpunkte

Browsen des Servers

Das Browsen des Servers muss über das interne Datenpunktelement _OPCHDAServer.Browse.GetBranch ausgelöst werden. Als Ergebnis werden je nach gewähltem Modus entweder die Item IDs oder die Node IDs auf das interne Datenpunktelement _OPCHDAServer.Browse.DisplayNames geschrieben. Auf die gebrowsten Items (inklusive Pfad) kann danach eine historische Abfrage erfolgen.

Beispiel

Browse.GetBranch:

BrowseID_01

TestNode01

Abfragen historischer Daten

Um eine historische Abfrage zu starten müssen die notwendigen Parameter (Item ID, Startzeit, Endzeit, usw.) auf das Command.HistoryRead-Datenpunktelement des Server-Datenpunkts geschrieben werden.

Beispiel

ReqID_01

TestNode1/Element_int1

2015.08.02 08:00:00.000

2015.08.05 16:00:00.000

ResponseDP1

Das Ergebnis (Werte, Zeitstempel, usw.) der historischen Abfrage wird vom OPC HDA Client auf den definierten Response-Datenpunkt vom Typ "_OPCHDAHistoryReadResponse" geschrieben. Der Response-Datenpunkt muss vom Benutzer manuell angelegt werden.

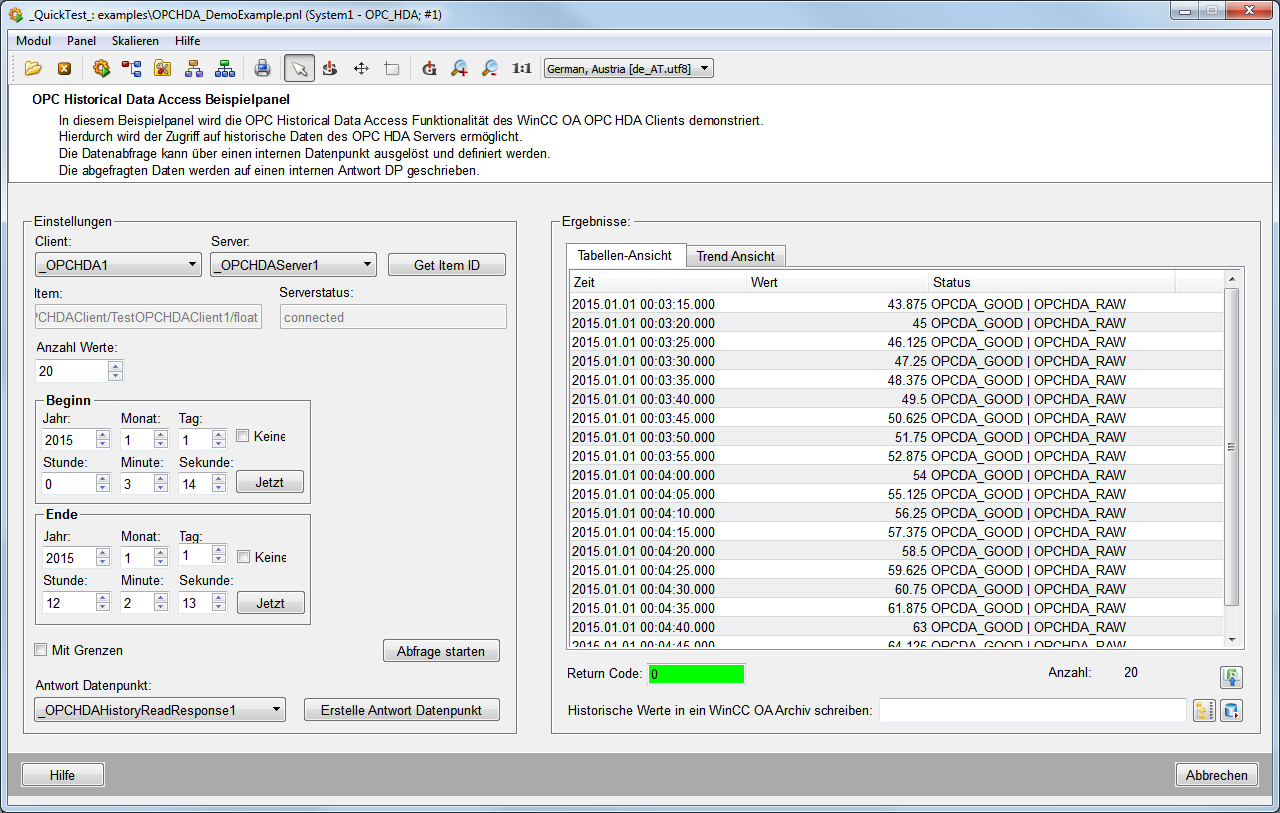

OPC HDA Client Beispielpanel

Das OPC HDA Client Beispielpanel (/panels/examples/OPCHDA_DemoExample.pnl) stellt folgende Funktionalität zur Verfügung:

Browsen und Anzeigen der Server-Items
Durchführung von historischen Abfragen mit benutzerdefinierten Parametern
Anzeige der Daten in Tabellen oder Trends
Exportieren der Ergebnisse in eine CSV-Datei
Schreiben der Ergebnisse in WinCC OA Archive eines Datenpunktelements

Anmerkung: Die im Beispielpanel verwendeten CTRL-Funktionen werden in der CTRL-Library "opchdaClient.ctl" zur Verfügung gestellt.

Einstellungen

Client

Über diese Combobox wird zwischen den verfügbaren OPC HDA Clients gewählt.

Server

Diese Combobox listet alle für den selektierten OPC HDA Client verfügbaren OPC HDA Server auf und ermöglicht die Wahl des Servers der gebrowst werden soll.

Get Item ID

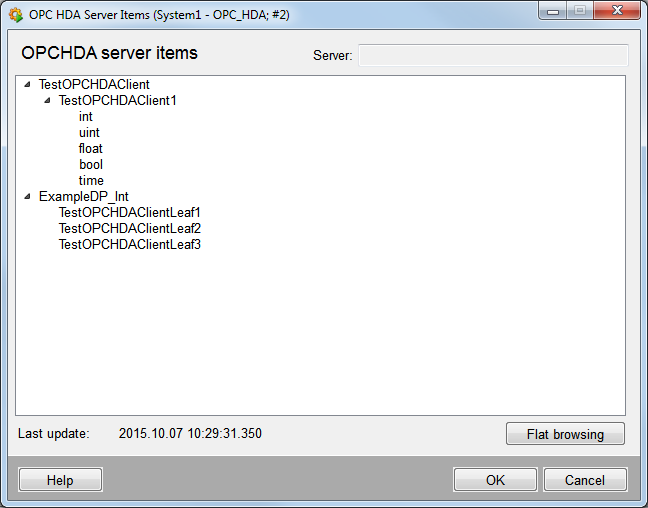

Öffnet das folgende Panel und ermöglicht das Browsen des Servers. Über die Schaltfläche "Flat browsing" wird die gesamte Server-Struktur gebrowst. Klicken Sie auf das Item dessen historische Werte abgefragt werden sollen und bestätigen Sie die Auswahl mit OK.

Item

Zeigt das ausgewählte Item mitsamt Pfad an.

Serverstatus

Gibt Auskunft über den aktuellen Serverstatus.

Anzahl Werte

Definiert wie viele historische Werte ab der definierten Startzeit abgefragt werden sollen.

Beginn

Definiert den Startzeitpunkt der historischen Abfrage.

Ende

Definiert den Endzeitpunkt der historischen Abfrage.

Mit Grenzen

Definiert ob Grenzwerte in der Abfrage enthalten sein sollen oder nicht (nähere Informationen siehe "OPC HDA 1.20"-Spezifikation).

Abfrage starten

Diese Schaltfläche startet die historische Abfrage mit den angegebenen Parametern.

Antwort Datenpunkt

Ermöglicht die Auswahl aller bereits bestehenden Response-Datenpunkte vom Typ _OPCHDAHistoryReadResponse.

Erstelle Antwort Datenpunkt

Erstellt einen Datenpunkt vom Typ _OPCHDAHistoryReadResponse.

Ergebnisse

Tabellen-Ansicht

In dieser Tabelle werden die abgefragten Werte mit Zeitstempel und Status angezeigt.

Trend-Ansicht

Zeigt die abgefragten Werte in einer Trenddarstellung an.

Return Code

Rückgabewert der Abfrage. Folgende Werte sind möglich:


Wert	Beschreibung
0	Abfrage erfolgreich
-2	Keine Verbindung zum Server
-3	Probleme beim Anfordern eines Server-Handles
-4	Fehler beim Lesen der Daten
-5	Zu wenige Parameter wurden angegeben (von den Parametern Startzeit, Endzeit und Anzahl der Werte müssen mindestens 2 ausgewählt werden)
-6	Server liefert bei der Abfrage einen Fehler

Anzahl

Zeigt die Anzahl der zurückgelieferten Werte.

Daten in CSV-Datei exportieren

Über diese Schaltfläche öffnet sich der Dateiselektor zum Auswählen einer bestehenden CSV-Datei, in welche die Tabelle exportiert werden soll.

Historische Werte in ein WinCC OA Archiv schreiben

Über den Datenpunktselektor kann ein Datenpunkt ausgewählt werden, in dessen Archiv die abgefragten Werte geschrieben werden sollen. Bei Verwendung der History DB in WinCC OA gilt folgendes: Historische Werte können erst ab dem Zeitpunkt der Archiverstellung gespeichert werden. Das bedeutet, dass Werte mit Zeitstempel vor der Archiverstellung nicht archiviert werden können.
