Kompatibilität des IEC 104 (Interoperability)

Norm

Diese anwendungsbezogene Norm gibt Parametersätze und Alternativen vor, aus denen Untermengen ausgewählt werden müssen, um ein einzelnes Fernwirksystem zu erstellen. Einige Parameter, wie die Anzahl der Oktetten der GEMEINSAMEN ADRESSE DER ASDU, schließen sich gegenseitig aus. Das bedeutet, dass nur eine Größe der festgelegten Parameter pro System erlaubt ist. Andere Parameter, wie die aufgelisteten Sätze mit unterschiedlicher Prozessinformation in Befehls- und Überwachungsrichtung, erlauben die Festlegung des Gesamtumfanges oder von Untermengen, die für die vorgegebene Anwendung geeignet ist. In diesem Abschnitt werden die Parameter der oben angegebenen Norm zusammengefasst, um eine geeignete Auswahl für eine spezielle Anwendung zu ermöglichen. Wenn ein System aus mehreren Systemkomponenten von unterschiedlichen Herstellern zusammengesetzt wird, ist die Zustimmung von allen Partnern zu den ausgewählten Parametern notwendig.

Die Kompatibilitätsliste entspricht jener der IEC 60870-5-101 wurde um jene Parameter erweitert, die in diesen Standard (=WinCC OA) verwendet wird. Jene Textbeschreibungen von Parametern, die nicht auf die Norm anwendbar sind, sind durchgestrichen (die entsprechende Checkbox ist schwarz).

Die ausgewählten Parameter werden in den weißen Quadraten wie folgt ausgefüllt:

Funktion oder ASDU wird nicht benutzt

Funktion oder ASDU wird in Standardrichtung benutzt (default)

Funktion oder ASDU wird in Gegenrichtung benutzt

Funktion oder ASDU wird sowohl Standardrichtung als auch in Gegenrichtung benutzt

Die mögliche Auswahl (leer, X, R, oder B) wird für jede spezifische Vereinbarung oder Parameter angegeben. Die schwarze Checkbox zeigt an, dass die Option nicht für einen Firmenstandard eingesetzt werden kann.

Gerätefunktion

(systemspezifischer Parameter; Angabe der System- oder Stationsfunktion durch Ausfüllen einer der beiden folgenden Quadrate mit "X)

System Definition

Controlling Station (Master)

Controlled Station (Slave)

Netz-Konfiguration

(netzwerkspezifischer Parameter; Angabe aller verwendeten Konfigurationen mit "X)

End-End-Konfiguration Linienkonfiguration

Mehrfach-End-End-Konfiguration Sternkonfiguration

Physikalische Schicht

(netzwerkspezifischer Parameter; Angabe aller verwendeten Interfaces und Datenraten mit "X)

Übertragungsgeschwindigkeit (Befehlsrichtung)

Unsymmetrische Schnittstelle V.24/V.28 Standard	Unsymmetrische Schnittstelle V.24/V.28 Empfohlen wenn > 1 200 bits/s	Symmetrische Schnittstelle X.24/X.27
100 bit/s	2400 bit/s	2400 bit/s
200 bit/s	4800 bit/s	4800 bit/s
300 bit/s	9600 bit/s	9600 bit/s
600 bit/s		19200 bit/s
1200 bit/s		38 400 bit/s
	56000 bit/s
		64000 bit/s

Übertragungsgeschwindigkeit (Überwachungsrichtung)

Unsymmetrische Schnittstelle V.24/V.28 Standard	Unsymmetrische Schnittstelle V.24/V.28 Empfohlen wenn > 1 200 bit/s	Symmetrische Schnittstelle X.24/X.27
100 bit/s	2400 bit/s	2400 bit/s
200 bit/s	4800 bit/s	4800 bit/s
300 bit/s	9600 bit/s	9600 bit/s
600 bit/s		19200 bit/s
1200 bit/s		38 400 bit/s
		56000 bit/s
		64000 bit/s

Verbindungsschicht

(netzwerkspezifischer Parameter; Angabe aller benutzten Optionen mit "X, sowie Angabe der maximalen Nutzdaten-Oktette. Ist eine nicht standardgemäße Zuordnung der Klasse 2 Nachrichten für den Gemeinschaftsverkehr implementiert, so sind die Typkennungen und Übertragungsursachen aller Nachrichten die der Klasse 2 zugeordnet sind anzugeben)

Ausschließlich Telegrammformat FT 1.2, Einzelzeichen 1 und konstantes Zeitüberwachungsintervall sind in dieser begleitenden Norm benutzt.

Übertragungsprozeduren der Verbindungsschicht	Adressfeld der Verbindungsschicht
Symmetrische Übertragung	nicht vorhanden (nur symmetrische Übertr.)
Unsymmetrische Übertragung	1 Oktett
Telegrammlänge	2 Oktette
Maximale Länge L (Anzahl der Oktette)	strukturiert

Wenn die Verbindungsschicht im unsymmetrischen Betrieb (Gemeinschaftsverkehr) verwendet wird, werden die folgenden ASDU mit den angegebenen Übertragungsursachen als Antwort auf eine Abfrage nach Daten der Klasse 2 (niedrige Priorität) zurückgeliefert:

Standardzuordnung der ASDUs zu Klasse 2 Daten ist wie folgt benutzt

Eine spezielle Zuordnung von ASDUs zu Klasse 2 Daten ist wie folgt benutzt

Anmerkung: Als Antwort auf ein Abfrage nach Daten der Klasse 2 darf eine Unterstation (controlled station) mit Klasse 1 Daten senden, wenn keine Daten der Klasse 2 verfügbar sind.

Anwendungsschicht

Übertragungsmode für Anwendungsdaten

Mode 1 (niederwertigstes Oktett zuerst), wie in IEC 870-5-4, Abschnitt 4.10 festgelegt, wird in

dieser begleitenden Norm ausschließlich angewendet.

Gemeinsame Adresse der ASDU

(systemspezifischer Parameter; Angabe aller benutzten Optionen mit "X)

1Oktett

2 Oktette

Adresse des Informationsobjekts

(systemspezifischer Parameter; Angabe aller benutzten Optionen mit "X)

1 Oktettt	strukturiert
2 Oktette	unstrukturiert
3 Oktette

Übertragungsursache

(systemspezifischer Parameter; Angabe aller benutzten Optionen mit "X)

1 Oktett

2 Oktette

Länge der APDU

(systemspezifischer Parameter; Angabe aller benutzten Optionen mit "X)

Die maximale Länge der APDU ("Application protocol data unit" siehe Normen) ist 253 (default). Die maximale Länge kann durch das System reduziert werden.

Maximale Länge der APDU pro System

Auswahl aus den genormten ASDUs

Prozessinformation in Überwachungsrichtung

(stationsspezifischer Parameter; Angabe aller benutzten Typkennungen entweder mit "X (wenn in Standardrichtung benutzt), oder "R(wenn in Gegenrichtung benutzt), oder "B (wenn in beiden Richtungen benutzt).

	<1>:= Einzelmeldung	M_SP_NA_1
	<2>:=Einzelmeldung mit Zeitmarke	M_SP_TA_1
	<3>:= Doppelmeldung	M_SP_TA_1
	<4>:= Doppelmeldung mit Zeitmarke	M_DP_TA_1
	<5>:= Stufenstellungsmeldung	M_ST_NA_1
	<6>:= Stufenstellungsmeldung mit Zeitmarke	M_ST_TA_1
	<7>:= Bitmuster von 32 Bit	M_BO_NA_1:
	<8>:= Bitmuster von 32 Bit mit Zeitmarke	M_BO_TA_1
	<9>:= Messwert, normierter Wert	M_ME_NA_1
	<10>:= Messwert, normierter Wert mit Zeitmarke	M_ME_TA_1
	<11>:= Messwert, skalierter Wert	M_ME_NB_1
	<12>:= Messwert, skalierter Wert mit Zeitmarke	M_ME_TB_1
	<13>:= Messwert, Gleitkommazahl	M_ME_NC_1
	<14>:= Messwert, Gleitkommazahl mit Zeitmarke	M_ME_TC_1
	<15>:= Zählwerte	M_IT_NA_1
	<16>:= Zählwerte mit Zeitmarke	M_IT_TA_1
	<17>:= Schutzereignis mit Zeitmarke	M_EP_TA_1
	<18>:= Geblockte Anregungen des Schutzes mit Zeitmarke	M_EP_TB_1
	<19>:= Geblockte Auslösungen des Schutzes mit Zeitmarke	M_EP_TC_1
	<20>:= Geblockte Einzelmeldungen mit Zustandsänderungsanzeige	M_SP_NA_1
	<21>:= Messwert, normierter Wert ohne Qualitätskennung	M_ME_ND_1
	<30>:= Einzelmeldung mit Zeitmarke CP56Time2a	M_SP_TB_1
	<31>:= Doppelmeldung mit Zeitmarke CP56Time2a	M_DP_TB_1
	<32>:= Stufenstellungsmeldung mit Zeitmarke CP56Time2a	M_ST_TB_1
	<33>:= Bitmuster von 32 Bit mit Zeitmarke CP56Time2a	M_BO_TB_1
	<34>:= Messwert, normierter Wert mit Zeitmarke CP56Time2a	M_ME_TD_1
	<35>:= Messwert, skalierter Wert mit Zeitmarke CP56Time2a	M_ME_TE_1
	<36>:= Messwert, Gleitkommazahl mit Zeitmarke CP56Time2a	M_ME_TF_1
	<37>:= Zählwerte mit Zeitmarke CP56Time2a	M_IT_TB_1
	<38>:= Schutzereignis mit Zeitmarke CP56Time2a	M_EP_TD_1
	<39>:= Geblockte Anregung des Schutzes mit Zeitmarke CP56Time2a	M_EP_TE_1
	<40>:= Geblockte Auslösung des Schutzes mit Zeitmarke CP56Time2a	M_EP_TF_1

Entweder die ASDUs <2,4,6,8,10,12,14,16,17,18,19> oder <30- 40> können verwendet werden.

Prozessinformation in Befehlsrichtung

(stationsspezifischer Parameter; Angabe aller benutzten Typkennungen entweder mit "X (wenn in Standardrichtung benutzt), oder "R (wenn in Gegenrichtung benutzt), oder "B (wenn in beiden Richtungen benutzt).

	<45>:= Einzelbefehl	C_SC_NA_1
	<46> := Doppelbefehl	C_DC_NA_1
	<47>:= Stufenstellbefehl	C_RC_NA_1
	<48> := Sollwert-Stellbefehl, normierter Wert	C_SE_NA_1
	<49>:= Sollwert-Stellbefehl, skalierter Wert	C_SE_NB_1
	<50> := Sollwert-Stellbefehl, Gleitkommazahl	C_SE_NC_1
	<51>:= Bitmuster von 32 Bit	C_BO_NA_1
	<58>:= Einzelbefehl mit Zeitmarke CP56Time2a	C_SC_TA_1
	<59>:= Doppelbefehl mit Zeitmarke CP56Time2a	C_DC_TA_1
	<60>:= Stufenstellbefehl mit Zeitmarke CP56Time2a	C_RC_TA_1
	<61> := Sollwert-Stellbefehl, normierter Wert mit Zeitmarke CP56Time2a	C_SE_TA_1
	<62> := Sollwert-Stellbefehl, skalierter Wert mit Zeitmarke CP56Time2a	C_SE_TB_1
	<63> := Sollwert-Stellbefehl, Gleitkommazahl mit Zeitmarke CP56Time2a	C_SE_TC_1
	<64> := Bitmuster von 32 Bit mit Zeitmarke CP56Time2a	C_BO_TA_1

Entweder die ASDU´s <45 - 51> oder <58 - 64> können verwendet werden.

Systeminformation in Überwachungsrichtung

(stationsspezifischer Parameter; Eintrag von "X wenn benutzt)

<70>:= Initialisierungsende

C_SC_NA_1

Systeminformation in Befehlsrichtung

(stationsspezifischer Parameter; Angabe aller benutzten Typkennungen entweder mit "X (wenn in Standardrichtung benutzt), oder "R(wenn in Gegenrichtung benutzt), oder "B (wenn in beiden Richtungen benutzt))

	<100>:= (General-) Abfragebefehl	C_IC_NA_1
	<101> := Zähler-Abfragebefehl	C_CI_NA_1
	<102>:= Abruf	C_RD_NA_1
	<103> := Uhrzeit-Synchronisierungsbefehl	C_CS_NA_1
	<104>:= Prüfbefehl	C_TS_NA_1
	<105> := Prozess-Rücksetzbefehl	C_RP_NA_1
	<106>:= Befehl zur Telegrammlaufzeiterfassung	C_CD_NA_1
	<107>:= Prüfbefehl mit Zeitmarke CP56Time2a	C_TS_TA_1

Parameter in Befehlsrichtung

(stationsspezifischer Parameter; Angabe aller benutzten Typkennungen entweder mit "X (wenn in Standardrichtung benutzt), oder "R(wenn in Gegenrichtung benutzt), oder "B (wenn in beiden Richtungen benutzt)).

	<110>:= Parameter für Messwerte, normierter Wert	P_ME_NA_1
	<111>:= Parameter für Messwerte, skalierter Wert	P_ME_NB_1
	<112>:= Parameter für Messwerte, Gleitkommazahl	P_ME_NC_1
	<113>:= Parameter für Aktivierung	P_AC_NA_1

Übertragung von Dateien

(stationsspezifischer Parameter; Angabe aller benutzten Typkennungen entweder mit "X (wenn in Standardrichtung benutzt), oder "R(wenn in Gegenrichtung benutzt), oder "B (wenn in beiden Richtungen benutzt)). Details zur IEC Dateiübertragung können im Kapitel IEC Dateiübertragung dieser Dokumentation nachgelesen werden.

	<120>:= Datei bereit	F_FR_NA_1
	<121>:= Abschnitt bereit	F_SR_NA_1
	<122>:= Abruf Dateiverzeichnis, Dateiauswahl, Dateiabruf, Abschnittsabruf	F_SC_NA_1
	<123>:= Letzter Abschnitt, letztes Segment	F_LS_NA_1
	<124>:= Dateibestätigung, Abschnittsbestätigung	F_AF_NA_1
	<125>:= Segment	F_SG_NA_1
	<126>:= Dateiverzeichnis (leer oder X; nur in Überwachungsrichtung möglich)	F_DR_TA_1

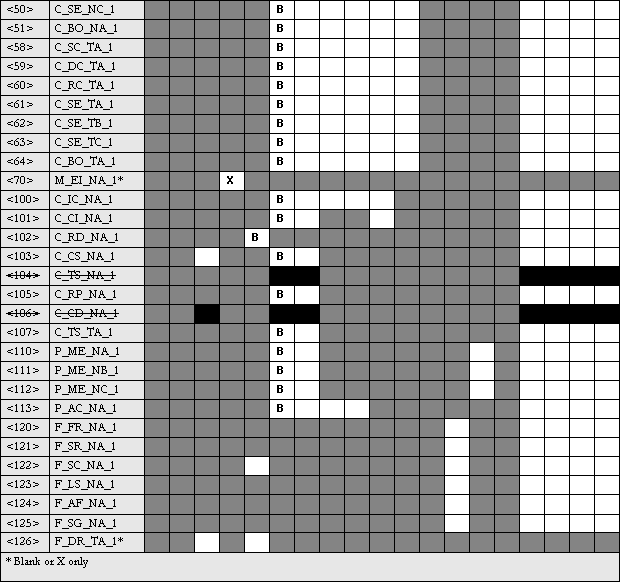

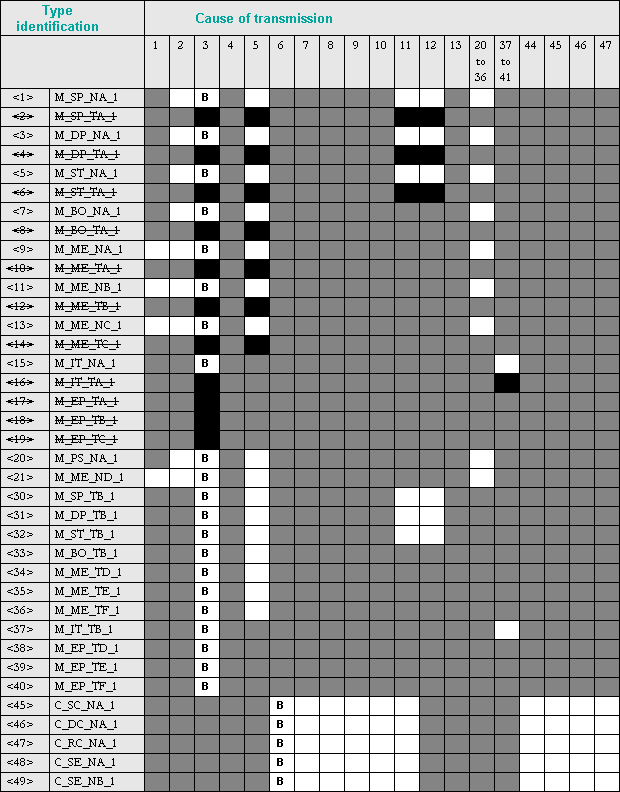

Zuweisungen für Typkennungen und Übertragungsursachen

(stationsspezifische Parameter)

Graue Box = Kombination aus Typkennung und Übertragungsursache ist in der anwendungsbezogenen Norm nicht vorgesehen.

Schwarze Box: Kombination aus Typkennung und Übertragungsursache ist in der anwendungsbezogenen Norm nicht zulässig.

Leere Box = Kombination aus Typkennung und Übertragungsursache wird nicht benutzt.

Angabe der Kombinationen aus Typkennung und Übertragungsursache:

X wenn in Standardrichtung benutzt

R wenn in Gegenrichtung benutzt

B wenn in beiden Richtungen benutzt

Grundlegende Anwendungsfunktionen

Stationsinitialisierung

(stationsspezifischer Parameter; Eintrag von "X wenn benutzt)

Fern-Initialisierung

Zyklische Datenübertragung

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt).

Zyklische Datenübertragung

Abruf

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt).

Abruf-Funktion

Spontane Datenübertragung

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt)-

Spontane Datenübertragung

Doppelübertragung von Informationsobjekten mit Übertragungsursache "spontan"

(stationsspezifischer Parameter; Angabe von "X bei jenen Informationsobjekten, die ausgelöst durch einen einzigen Zustandswechsel sowohl mit der Typkennung ohne Zeitinformation als auch mit der entsprechenden Typkennung mit Zeitinformation übertragen werden)

Die folgenden Typkennungen können, ausgelöst durch einen einzigen Zustandswechsel eines Informationsobjektes, aufeinanderfolgend übertragen werden. Die einzelnen Informationsobjektadressen für die eine Doppelübertragung erfolgt, sind in einer projektspezifischen Liste zu definieren.

	Einzelmeldung M_SP_NA_1, M_SP_TA_1, M_SP_TB_1 und M_PS_NA_1
	Doppelmeldung M_DP_NA_1, M_DP_TA_1 und M_DP_TB_1
	Stufenstellungsmeldung M_ST_NA_1, M_ST_TA_1 und M_ST_TB_1
	Bitmuster von 32 Bit M_BO_NA_1, M_BO_TA_1 und M_BO_TB_1 (wenn projektspezifisch definiert)
	Messwert, normierter Wert M_ME_NA_1, M_ME_TA_1, M_ME_ND_1 und M_ME_TD_1
	Messwert, skalierter Wert M_ME_NB_1, M_ME_TB_1 und M_ME_TE_1
	Messwert, Gleitkommazahl M_ME_NC_1, M_ME_TC_1 und M_ME_TF_1

Generalabfrage

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt)

Global
Gruppe 1	Gruppe 7	Gruppe 13
Gruppe 2	Gruppe 8	Gruppe 14
Gruppe 3	Gruppe 9	Gruppe 15
Gruppe 4	Gruppe 10	Gruppe 16
Gruppe 5	Gruppe 11	Die Informationsobjektadressen pro Gruppe müssen in einer eigenen Tabelle festgelegt werden.
Gruppe 6	Gruppe 12

Uhrzeitsynchronisation

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt)

Uhrzeitsynchronisation

optional

Befehlsübertragung

(objektspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt)

	Direkte Befehlsübertragung
	Direkte Sollwert-Befehlsübertragung
	Befehlsübertragung "Anwahl und Ausführung"
	Sollwert-Befehle "Anwahl und Ausführung"
	C_SE ACTTERM benutzt
	Keine zusätzliche Festlegung
	Kurze Befehlsausführungszeit (Ausführungsdauer durch Parameter in Unterstation festgelegt.)
	Lange Befehlsausführungszeit (Ausführungsdauer durch Parameter in Unterstation festgelegt.)
	Dauerbefehl
	Überwachung der maximalen Übertragungsverzögerung in Befehlsrichtung für Befehle und Sollwerte
	Größte erlaubte Übertragungsverzögerung für Befehle und Sollwerte

Übertragung von Zählwerten

(stations- oder objektspezifischer Parameter; Angabe von "X wenn in Standardrichtung

benutzt, oder "R wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen

benutzt).

	Mode A: Lokales Umspeichern mit spontaner Übertragung
	Mode B: Lokales Umspeichern mit Zählerabfrage
	Mode C: Umspeichern und Übertragen ausgelöst durch Zählerabfragebefehle
	Mode D: Umspeichern ausgelöst durch Zählerabfragebefehl, spontane Übertragung der umgespeicherten Zählerstände
	Zählerabruf
	Zähler umspeichern ohne Rücksetzen
	Zähler umspeichern mit Rücksetzen
	Zähler rücksetzen
	Allgemeiner Zählerabruf
	Zählerabruf Gruppe 1
	Zählerabruf Gruppe 2
	Zählerabruf Gruppe 3
	Zählerabruf Gruppe 4

Laden von Parametern

(objektspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt).

	Schwellwert
	Glättungsfaktor
	Unterer Grenzwert für die Messwertübertragung
	Oberer Grenzwert für die Messwertübertragung

Parameter Aktivierung

(objektspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt).

act/deact der zyklischen oder periodischen Übertragung des adressierten Objektes

Test-Prozedur

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt)

Test-Prozedur

Übertragung von Dateien

(stationsspezifischer Parameter; Angabe der benutzten Funktion mit "X)

Übertragung von Dateien in Überwachungsrichtung

	Transparenter File
	Störschriebübertragung einer Schutzeinrichtung
	Übertragung einer Folge von Ereignissen
	Übertragung einer Folge von aufgezeichneten Analogwerten

Übertragung von Dateien in Steuerungsrichtung

Transparenter File

Hintergrundabfrage

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt)

Hintergrundabfrage

Telegrammlaufzeiterfassung

(stationsspezifischer Parameter; Angabe von "X wenn in Standardrichtung benutzt, oder "R

wenn in Gegenrichtung benutzt, oder "B wenn in beiden Richtungen benutzt)

Telegrammlaufzeiterfassung

Definition der Überwachungszeiten

Der maximale Bereich aller time out Werte beträgt 1 bis 255 s, Genauigkeit 1 s

Maximale Anzahl von unquittierten l-format Frames k und spätester Quittierung w

Der maximale Bereich des k Wertes beträgt 1 bis 32767 (215 - 1) APDUs, Genauigkeit 1 APDU

Der maximale Bereich des w Wertes beträgt 1 bis 32767 APDUs, Genauigkeit 1 APDU (Empfehlung: w sollte 2/3 des k Wertes nicht überschreiten)

Portnumber

RFC 2200 suite

RFC 2200 ist ein offizieller Internet Standard welcher den Status der Standardisierung von Protokollen, welche im Internet benutzt werden, nach den Bestimmungen des Internet Architecture Board (IAB), beschreibt. Er bietet ein breites Spektrum von aktuellen, im Internet benutzten Standards an. Für ein bestimmtes Projekt muss vom Anwender dieses Standards die passende Auswahl an Dokumenten aus RFC 2200, welche in dieser begleitenden Norm definiert sind, ausgewählt werden.

	Ethernet 802.3
	Serielles X.21 Interface
	Andere Auswahl aus RFC 2200

List of valid documents from RFC 2200

1. ....................................................................

2. ....................................................................

3. ....................................................................

4. ....................................................................

5. ....................................................................

6. ....................................................................

7. etc.
