Aufbau der Kommunikation

Erforderliche Config-Einträge

Tragen Sie die folgenden Config-Einträge in die Config-Datei in die Sektion [SiemensCerberus] ein.

[SiemensCerberus]

ComPort= "COM2" "9600,E,7,2"

DMSAddress = 118 "BMA"

DMSAddress = 119 "EMA"

DMSAddress = 117 "PROTO"

pollTime=100

Eine detaillierte Beschreibung der Config-Einträge finden Sie unter Mögliche Config-Einträge in WinCC OA.

Definition der Peripherieadresse

Klicken Sie auf das _address-Config eines Datenpunktelementes und wählen Sie der Treibertyp "SIEMENS CERBERUS" aus. Klicken Sie auf " Parametrieren".

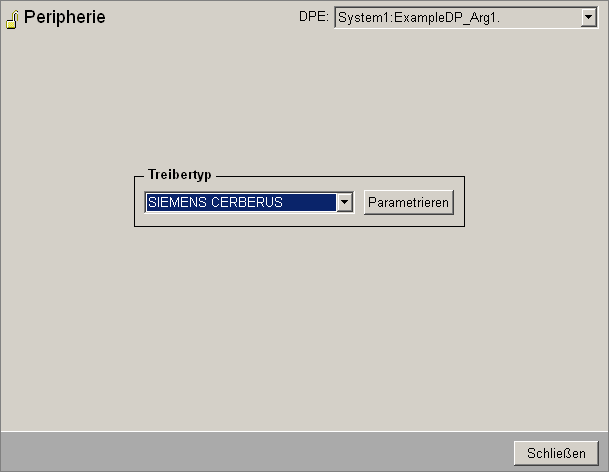

Abbildung 1. _address-Config - Siemens Cerberus Treiber

Parametrieren Sie den Treiber. Die Einstellungen werden im Folgenden beschrieben:

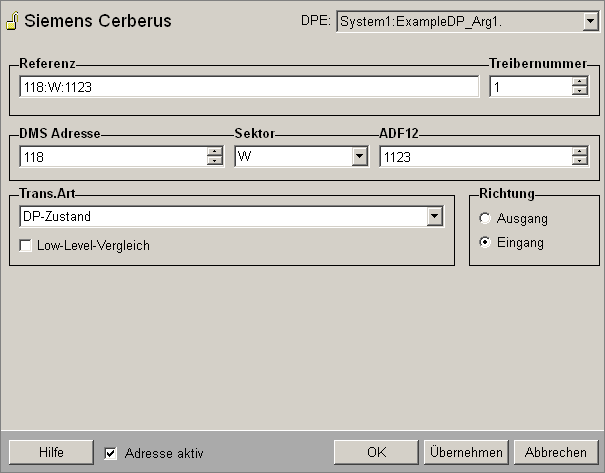

Abbildung 2. _address-Config - Einstellungen des Siemens Cerberus Treibers

Beispiel: ALARM RT DELAY 1801/ARD für den Bereich 2 hat ADF1/2 A2CCh in Feuer (' W') mit der DMA Adresse 118.

W = Feuersektor

ADF1/2 = A2CCh = (41676 Dezimal)

So wäre das Referenzfeld ”118:W:41676” und der Übertragungstyp ”DP _Status”.

Starten der Kommunikation

  • Fügen Sie den Manager WCCOAcerb der WinCC OA Console hinzu und starten Sie ihn.

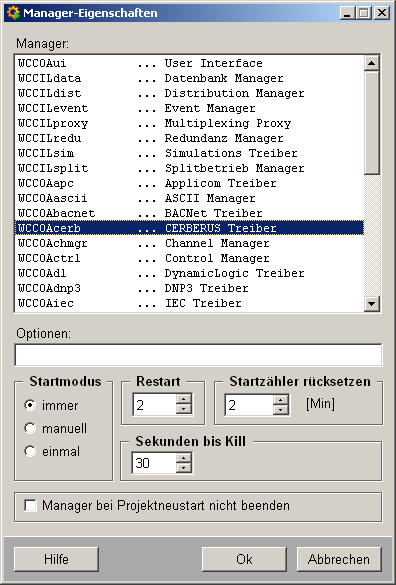

Abbildung 3. WCCOAcerb

Der Cerberus zeigt den Kommunikationsstatus der Verbindung zwischen RS232 und MK7022 ( ComState). Beachten Sie, dass die Datenpunkt-Nummer der Nummer des Managers in der WinCC OA Konsole entsprechen muss (siehe oben).

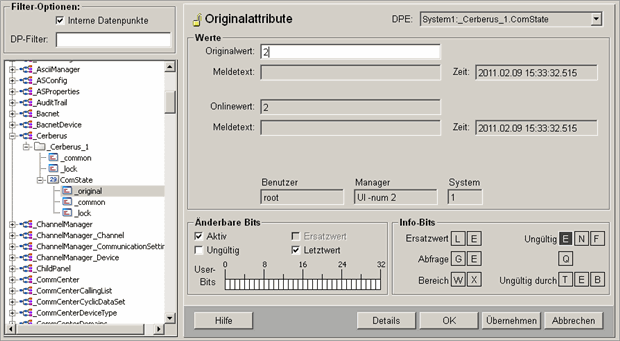

Abbildung 4. Interne Cerberus Datenpunkttyp - DPE ComState

Die möglichen Zustände von ComState sind:

  • OK = 0

  • INIT_ = 1

  • TIMINGERROR = 2

  • CHECKSUMERROR = 3

  • PKOTERROR = 4

  • WATCHDOGERROR = 5

  • FRAMINGERROR = 6

  • SETUP_ = 7

Debug-Flags

Nummer (Name) Bedeutung
2 (WORK) Allgemeine Debuginformationen für den aktuellen Manager
8 (QUERY) Zeigt alle Abfrageaktionen an.
9 (DISPATCH) Zeigt detaillierte TCP Verbindungsinformationen an.
13 Zeigt interne Informationen zur Generalabfrage.
DRV_ALERT Zeigt Meldeinformationendes Treibers an.
