Konfiguration dpGetPeriod

Dieses Kapitel beschreibt die Funktion dpGetPeriod.

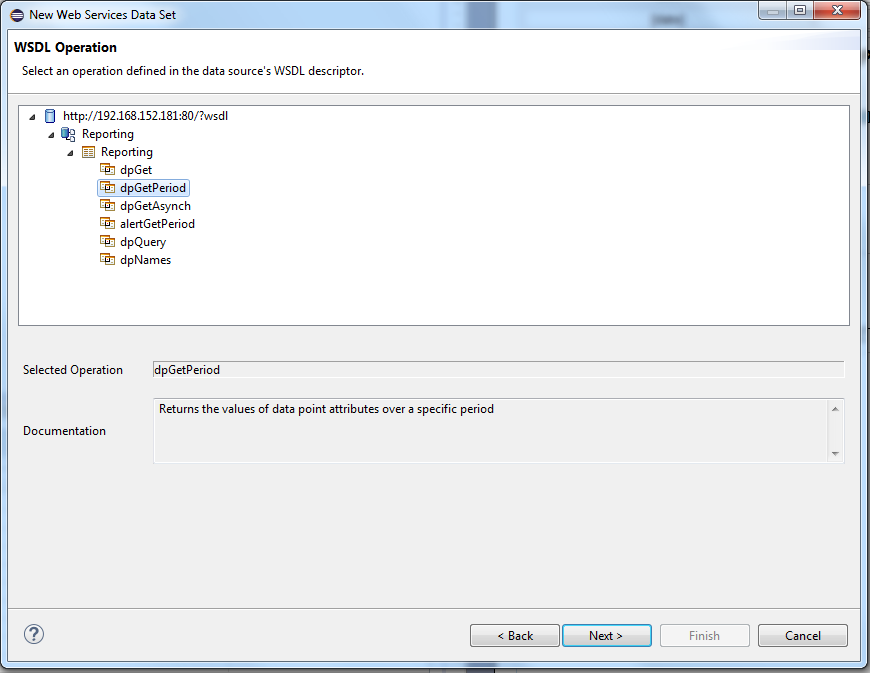

Funktionstyp auswählen

Nachdem ein neuer Datensatz angelegt und benannt wurde (siehe Datensatz erstellen), muss in diesem Fenster der Funktionstyp dpGetPeriod gewählt werden. Klicken Sie danach auf die Schaltfläche Next>.

Abbildung 1. Funktionstyp auswählen "dpGetPeriod"

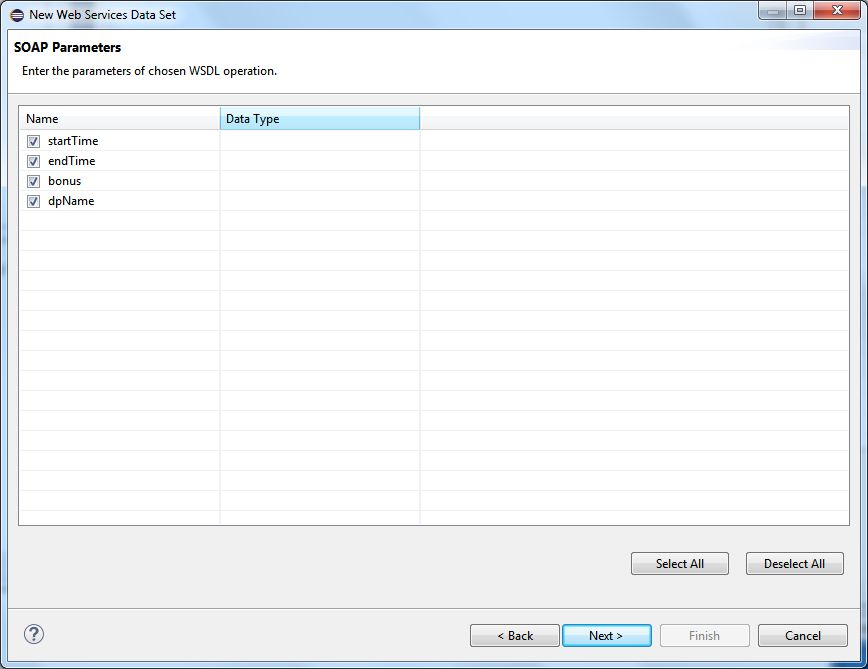

Parameterauswahl

Hier werden die Parameter ausgewählt, die bei der weiteren Konfiguration verfügbar sein werden. Klicken Sie danach auf die Schaltfläche Next>.

Abbildung 2. Parameterauswahl

Funktionsparameter

Parameter Beschreibung
startTime Startzeit des abzufragenden Zeitbereichs
endTime Endzeit des abzufragenden Zeitbereichs
bonus Anzahl der Werte vor bzw. nach Start- und Endzeit
dpName Datenpunktelement das abgefragt werden soll

HINWEIS

Bei der Definition des Datenpunktelements (dpName-Parameter) dürfen keine Wildcards verwendet werden.

HINWEIS

Weitere Informationen zur Funktion und den Parametern finden Sie unter der CTRL-Funktion dpGetPeriod.

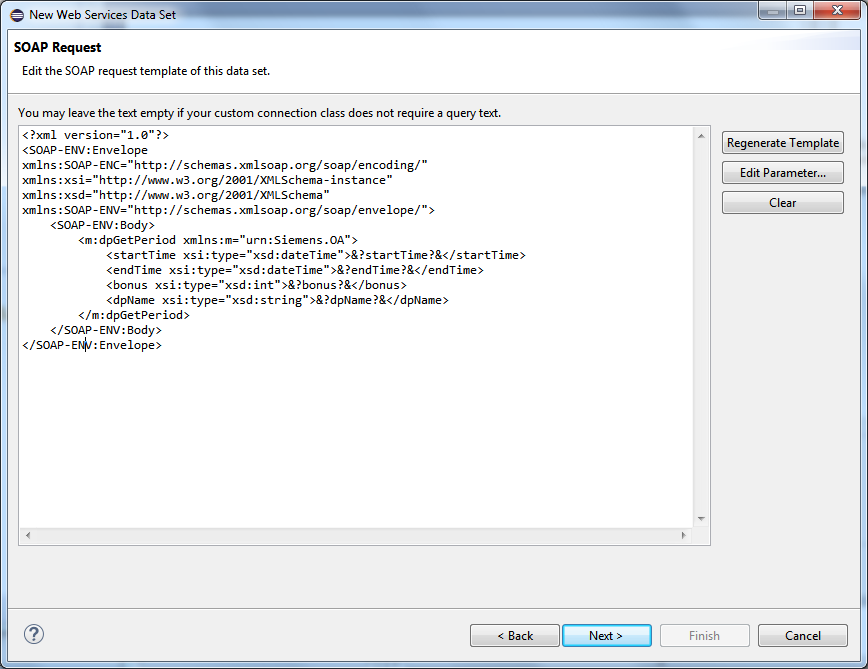

SOAP Request

Abbildung 3. SOAP Request

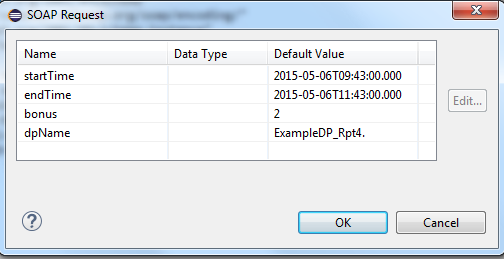

Klicken Sie auf die Schaltfläche Edit Parameter um die Parameter anzugeben:

Abbildung 4. Edit Parameter

Die Zeit wird im folgenden Format angegeben: <yyyy>-<mm>-<dd>T<hh>:<mm>:<sss>, z.B. 2015-05-05T13:00:00.000

Klicken Sie auf die OK-Schaltfläche und danach auf die Schaltfläche Next>.Siehe Kapitel alertGetPeriod für weitere Informationen.

SOAP Response

In diesem Fenster müssen keine Änderungen vorgenommen werden. Klicken Sie auf die Schaltfläche Next>.

Abbildung 5. SOAP Response

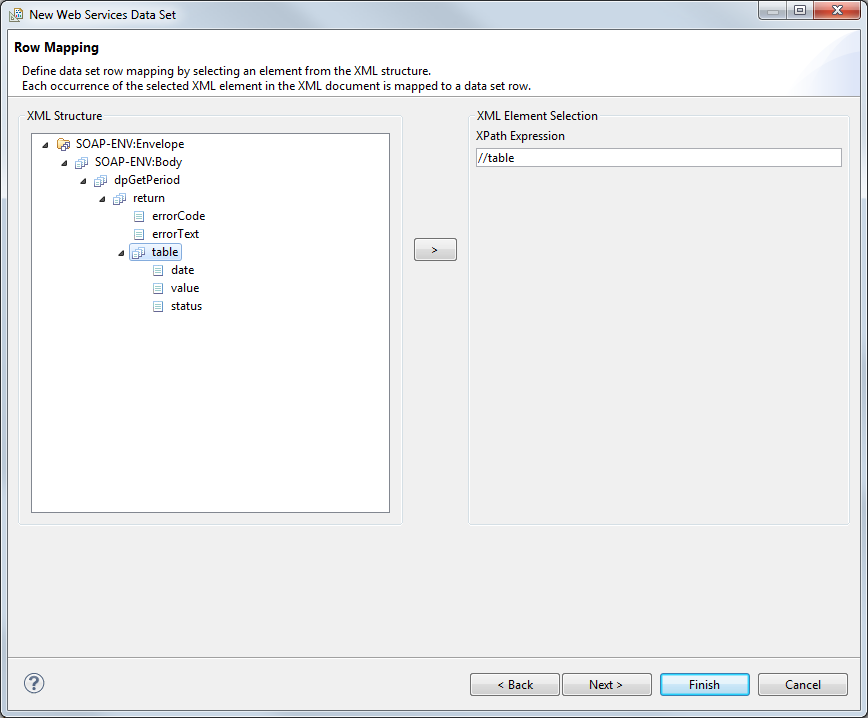

Row Mapping

Selektieren Sie die Tabelle "table". Per Klick auf die > Schaltfläche kann die XPath Expression (das selektierte Element in der XML-Struktur) übergeben werden. Das Fenster "Select or edit the XPath expression" wird geöffnet. Selektieren Sie die Option "XML elements named "table" at any location" und klicken Sie auf die OK-Schaltfläche. Siehe Kapitel alertGetPeriod für weitere Informationen.

Abbildung 6. Row Mapping

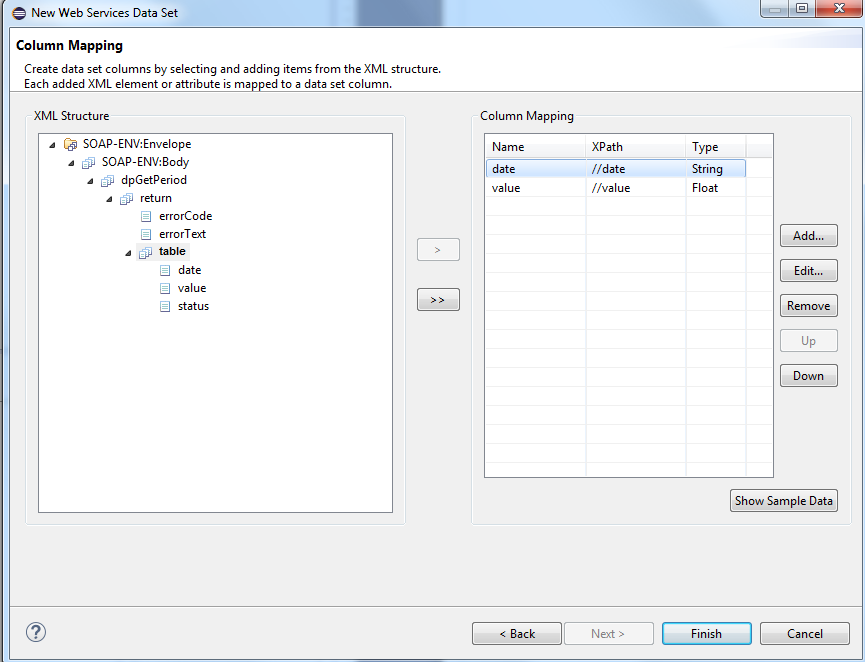

Column Mapping

Beim Column Mapping werden die Spalteneinträge der Tabellenzeile definiert. Anders als beim Row Mapping können hier mehrere Elemente ausgewählt werden. Selektieren Sie ein Element aus dem Fenster links und klicken Sie auf die > Schaltfläche. Das Fenster "Column Mapping" wird geöffnet. Selektieren Sie den Datentyp aus der Combobox sowie die Option "XML elements named "<element>" at any location". Klicken Sie auf die OK-Schaltfläche.

Abbildung 7. Column Mapping

Column Mapping enthält die folgenden Attribute:

date (Datum wann der Wert gesetzt wurde)

value (der Datenpunktwert)

Neben den Alarm-Attributen können auch Fehlercode und Fehlertext ausgegeben werden. Da sich diese jedoch auf der gleichen Ebene wie /table befinden, ist es nicht möglich, diese im gleichen Datensatz auszugeben. Daher müsste ein zweiter, identischer Datensatz angelegt werden, um den errorCode auszugeben.

Fehlercode Beschreibung
-1 Data point not found
-2 Answergroup error
-3 Error in RDB Query

ACHTUNG

Das BIRT-Tool interpretiert Datum und Zeit standardmäßig als Strings. Der Datentyp kann jedoch später unter "Output columns" (siehe Kapitel alertGetPeriod) geändert werden.

Show Sample Data

Um die Show Sample Data Schaltfläche verwenden zu können, ist wie im Kapitel alertGetPeriod erwähnt, die Angabe von Defaultwerten erforderlich. Hat man diese definiert, kann man den Datensatz auf eine korrekte Konfiguration überprüfen, bevor man den Konfigurationsvorgang mit Finish abschließt.

Abbildung 8. Beispielsdaten
