Simulationswerte

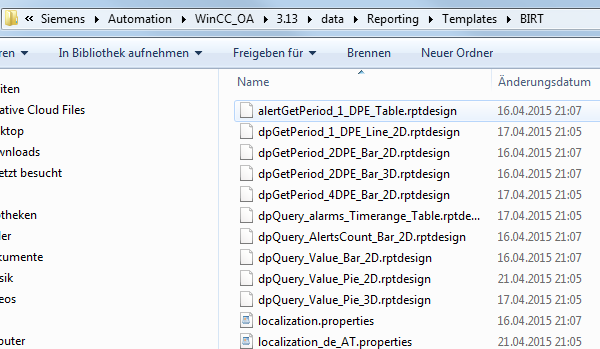

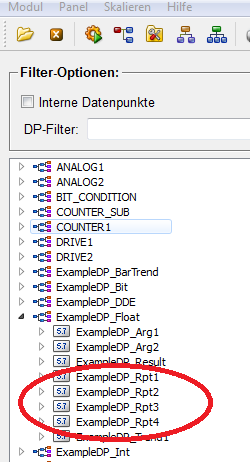

Es gibt ein Panel um Simulationswerte für die Reporting-Datenpunkte zu setzen. Die Reporting-Datenpunkte sind Datenpunkte, die für die Reporting-Templates verwendet werden. Die Reporting-Templates werden mit der WinCC_OA-Installation mitgeliefert. Die Templates liegen unter WinCC_OA_Pfad/data/Reporting/Templates/BIRT. Das Panel für die Simulationswerte "ReportingSampleData.pnl" wird mit der WinCC_OA-Installation mitgeliefert und liegt unter WinCC_OA_Pfad/panels/examples.

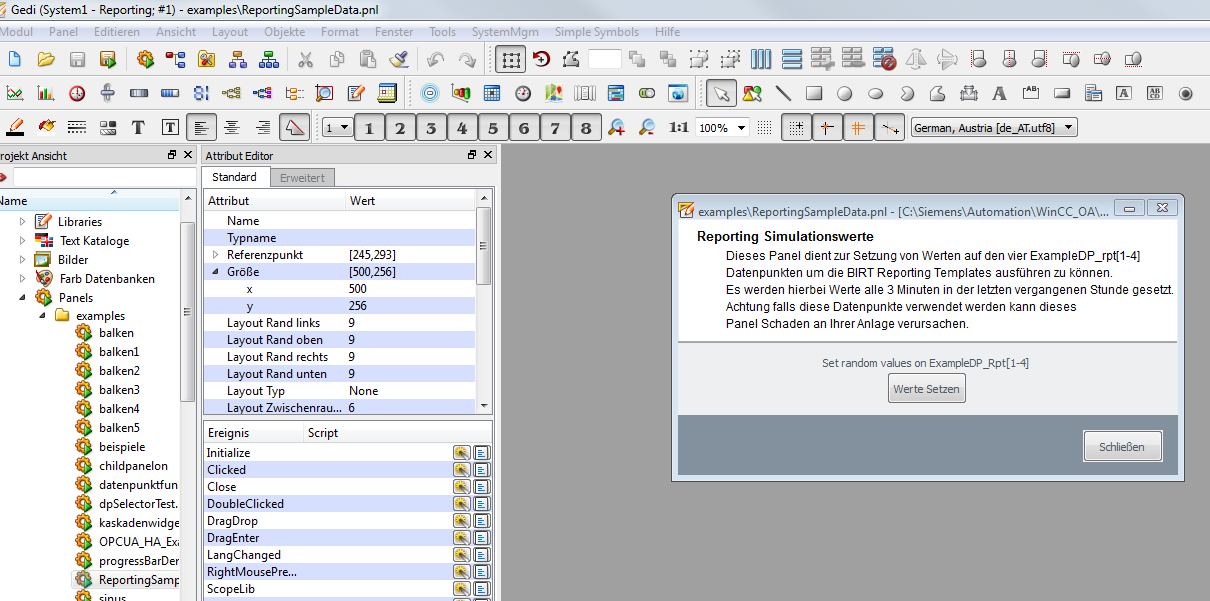

Um die Werte für die Reporting-Datenpunkte zu setzen, öffnen Sie das Panel "ReportingSampleData.pnl" unter WinCC_OA_path/panels/examples und öffnen Sie es in einem User Interface. Klicken Sie auf die "Werte setzen"-Schaltfläche, um Werte für die Datenpunkte zu setzen.

Zehn gebrauchsfertige Templates werden mit der WinCC OA-Installation mitgeliefert. Nachdem Sie BIRT installiert haben (siehe BIRT, Voraussetzungen und Installation) und Ihr WinCC OA-Projekt konfiguriert haben (siehe Voraussetzungen und Installation), können Sie ein Template öffnen.

ACHTUNG

Wenn Sie BIRT Runtime und den Tomcat-Webserver verwenden und die Templates auf dem Webserver ablegen wollen, beachten Sie Folgendes:

Kopieren Sie zusätzlich die Sprachdateien localization.properties & localization_de_AT.properties (siehe Kapitel Mehrsprachigkeit) nach z.B. C:\Program Files\Apache Software Foundation\Tomcat 8.0\webapps\birt\scriptlib\. Beachten Sie zudem, dass der Pfad anders aussehen kann, wenn BIRT-Runtime auf den Tomcat-Webserver kopiert wurde. Verwenden Sie auch in dem Fall das \birt\scriptlib\-Verzeichnis. Das ist das Verzeichnis für Resource-Dateien wie Templates oder auch Libs.
