Das Auswahlwerkzeug

Das Auswahlwerkzeug ist defaultmäßig aktiviert. Das heißt, nach Benutzung eines Werkzeugs ist automatisch wieder das Auswahlwerkzeug aktiv.

Abbildung: Schaltfläche Auswahlwerkzeug

Das Auswahlwerkzeug dient zum Markieren von Objekten und deren weiterer Bearbeitung. Ein markiertes Objekt befindet sich im Editiermodus, welcher durch einen Rahmen von Greifpunkten angezeigt wird. Ein markiertes Objekt hat weiters einen mittleren Drehpunkt und einen Referenzpunkt (der gelbe Kreis mit einem Kreuz in der Mitte, siehe Abbildung: Mehrfach-Selektion unten). Der Referenzpunkt gilt nur bei Grafikobjekten und Panelreferenzen, nicht bei Gruppen.

Abbildung: Rechteck im Editiermodus

Selektion von mehreren Objekten (Mehrfach-Selektion)

Mit dem Auswahlwerkzeug und mit der Maus ziehen Sie einen Rahmen um die Objekte, die Sie markieren bzw. auswählen wollen. Dabei werden nur die selektiert, die vollständig in diesem Rahmen enthalten waren. Sollen auch Objekte markiert werden, die in Berührung mit dem Rahmen kommen, so halten Sie dabei die Shift-Taste gedrückt.

Sie können auch die gedrückte Strg-Taste benutzen und mehrere Objekte einzeln zu selektieren.

Werden mehrere Objekte ausgewählt, so wird jedes ausgewählte Objekt auf zwei Arten markiert:

  • liegen die Objekte übereinander, so werden die Umrisse der verdeckten Objekte angezeigt

  • die Umrisse der Objekte werden zusätzlich durch Markierung der Rasterpunkte verstärkt

Das Objekt, welches innerhalb der markierten Objekte chronologisch zuerst erstellt wurde, wird automatisch zum Bezugsobjekt (grüne Umrisse).

Wenn Sie mit der linken Strg-Taste jedes Objekt einzeln markieren, so wird das erste markierte zum Bezugsobjekt.

Das Bezugsobjekt kann gewechselt werden. Dazu müssen Sie das Bezugsobjekt mit der linken Strg-Taste demarkieren. Das chronologisch nächste Objekt wird zum Bezugsobjekt und sie können wieder mit der linken Strg-Taste das vorher demarkierte Objekt wieder markieren.

Wird ein Objekt und eine Objektgruppe selektiert, ist immer das einzelne Objekt das Bezugsobjekt, auch wenn es nach der Gruppe selektiert oder erstellt wurde.

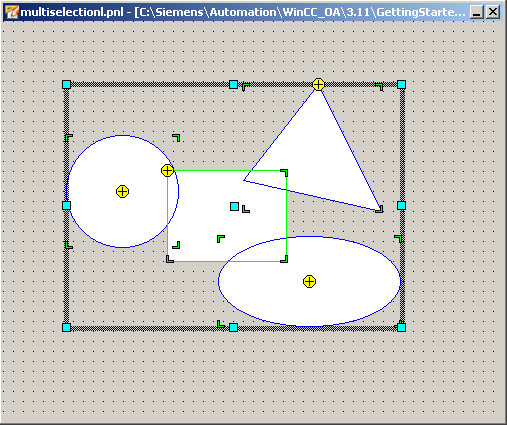

Abbildung: Mehrfach-Selektion

Markierte Grafikobjekte können Sie:

ausschneiden, kopieren und einfügen, siehe Das Menü Edit
in der Größe verändern, und im Panel verschieben siehe Einfache Zeichenoperationen
drehen, anordnen, gruppieren siehe Das Menü Layout
und im Eigenschaftenfenster editieren. siehe Eigenschaften von Grafikobjekten (Registerkarte Normal)
