Beschreibung der Tabellen und Views
Im folgenden Abschnitt soll eine Übersicht über die von RDB Archiv-Manager verwendeten Tabellen für die RDB-Archivierung und die im Zuge der Installation angelegten Default-Views gegeben werden.
Tabellen für die RDB-Archivierung
Zusätzlich zu den bei der Beschreibung der Funktionsweise vorgestellten Tabellen, werden eine Reihe von anderen Tabellen angelegt und verwendet. Diese sind für den ordnungsgemäßen Betrieb der Archive, der Protokollierung der einzelnen Vorgänge und die Verwaltung der jeweiligen Archivsätzen zuständig. Da diese Tabellen eher für interne Zwecke bestimmt sind, sollen sie in der nachfolgenden Übersicht nicht angeführt werden. Hier soll das Augenmerk auf jenen Tabellen liegen, in denen sich Prozesswerte wiederfinden.
Die Primary Keys der einzelnen Tabellen sind besonders markiert. Tabellen (unterhalb) für die kein Screenshot angezeigt wird, sind temporäre Tabellen und werden nur vom RDBManager verwendet.

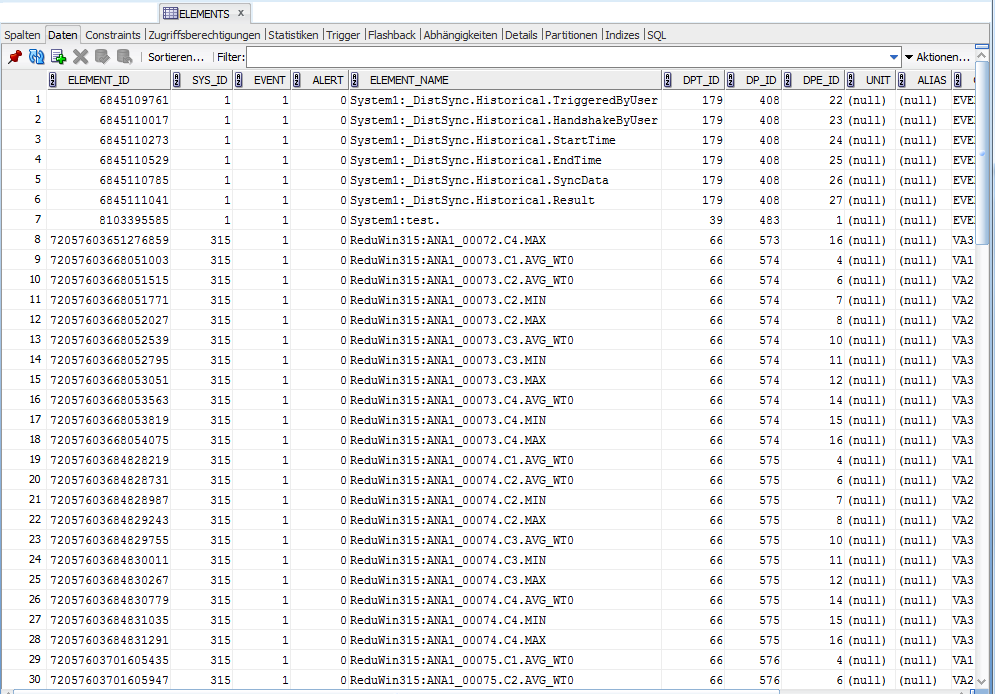

Elements
In dieser Tabelle sind alle Datenpunktelemente des WinCC OA Projektes mit Zusatzinformationen enthalten.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Id des jeweiligen Elements. Sie wird berechnet aus der WinCC OA DP ID, der WinCC OA DP Element Id und der WinCC OA System Id. | NUMBER(20) |
| SYS_ID | Verweis auf die Tabelle Systems | NUMBER(20) |
| EVENT | 1, wenn es ein Event-Element ist | NUMBER(1) |
| ALERT | 1, wenn es ein Alert-Element ist | NUMBER(1) |
| ELEMENT_NAME | Vollständiger DPE Name des Elements z.B.: System1:ExampleDP1.val.LastLeaf | VARCHAR2(4000) |
| DPT_ID | Verweis auf die Tabelle DPT | NUMBER(20) |
| DP_ID | Verweis auf die Tabelle DP | NUMBER(20) |
| DPE_ID | Verweis auf die Tabelle DPE | NUMBER(20) |
| UNIT | Einheit des DPE's | VARCHAR2(4000) |
| ALIAS | Der WinCC OA Alias des jeweiligen DPE's | VARCHAR2(4000) |
| GROUP_NAME | Gruppenname des DPE's | VARCHAR2(4000) |
| COMMENT_ | Es kann ein Kommentar über diese Spalte definiert werden. | VARCHAR2(4000) |
| TYPE_ | Der Typ des Elements, an dem die Meldebehandlung hängt | NUMBER(20) |

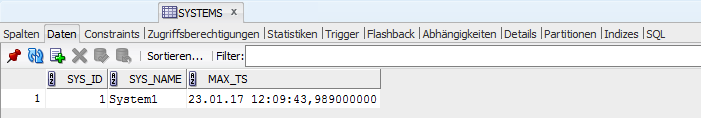

Systems
In dieser Tabelle sind alle Systemnamen des WinCC OA Projektes enthalten.
| Spalte | Beschreibung | Typ |
| SYS_ID | WinCC OA ID des Systems | NUMBER(20) |
| SYS_NAME | Name des Systems | VARCHAR2(4000) |

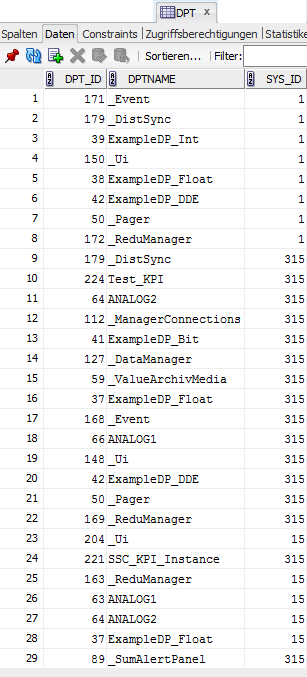

DPT
In dieser Tabelle sind alle Parametrierten Datenpunkttypen des WinCC OA Projektes enthalten.
| Spalte | Beschreibung | Typ |
| DPT_ID | WinCC OA ID des Datenpunkt Typs | NUMBER(20) |
| DPTNAME | Name des Datenpunkt-Typs | VARCHAR2(4000) |
| SYS_ID | Verweis auf die Tabelle "Systems". | NUMBER(20) |

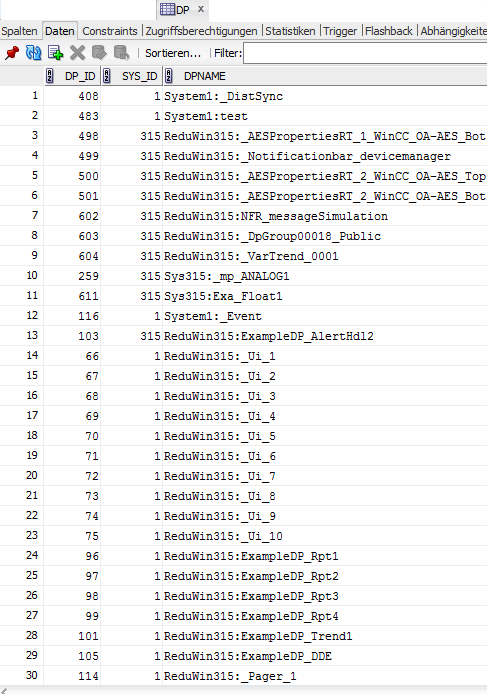

DP
In dieser Tabelle sind alle Datenpunkte des WinCC OA Projektes enthalten.
| Spalte | Beschreibung | Typ |
| DP_ID | WinCC OA ID des Datenpunkts. | NUMBER(20) |
| SYS_ID | Verweis auf die Tabelle "Systems". | NUMBER(20) |
| DPNAME | Name des Datenpunktes. | VARCHAR2(4000) |

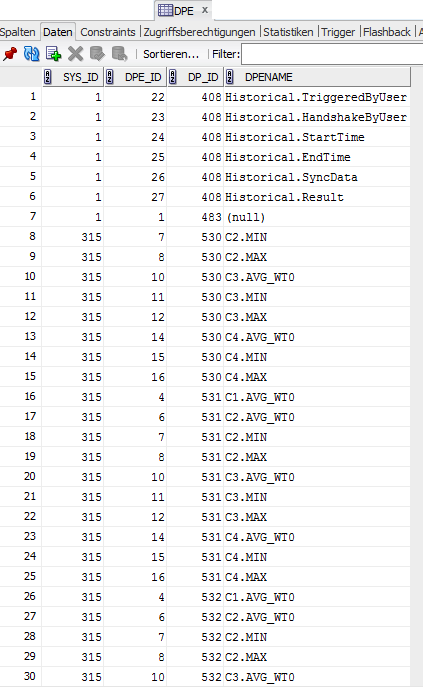

DPE
In dieser Tabelle sind alle Datenpunktelemente (Name des DPE’s) des WinCC OA Projektes enthalten.
| Spalte | Beschreibung | Typ |
| SYS_ID | Verweis auf die Tabelle Systems | NUMBER(20) |
| DPE_ID | WinCC OA ID des DPE's | NUMBER(20) |
| DP_ID | Verweis auf die Tabelle DP | NUMBER(20) |
| DPENAME | Name des DPE's | VARCHAR2(4000) |
<gruppe>LASTVAL
In dieser Tabelle ist die letzte Wertänderung jener Datenpunktelemente enthalten, die mit Hilfe des Archiv-Konfigs dieser Archivgruppe zugeordnet sind. Nachdem es mehrere Archivgruppen geben kann, sind auch mehrere LASTVAL-Tabellen möglich. Dieser Tabelle können nur WinCC OA Datentypen zugeordnet werden, die nicht vom Typ "Array" sind.
Per Default wird eine Tabelle mit Namen EVENTLASTVAL angelegt.
Die einzelnen Spalten der Tabelle unterhalb enthalten WinCC OA-Configs. Die Configs beschreiben den Wert. In der Tabelle unterhalb werden die Attribute der WinCC OA-Configs _original, _online und _corr beschrieben. Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute des jeweiligen Configs. Eine allgemeine Beschreibung der Configs _original sowie _online finden Sie im Kapitel _original (Originalattribute) und eine allgemeine Beschreibung zum Thema Korrekturwerte im Kapitel Grundlagen Korrekturwerte und Laborwerte.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde. | TIMESTAMP(9) |
|
VALUE_NUMBER
|
Das WinCC OA "_original.._value" Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet. | NUMBER |
| STATUS | Das WinCC OA "_original.._status" Attribut. | NUMBER(20) |
| MANAGER | Das WinCC OA "_original.._manager" Attribut. | NUMBER(20) |
| USER_ | Das WinCC OA "_original.._user" Attribut. | VARCHAR2(4000) |
| TEXT | Das WinCC OA "_original.._text" Attribut. | VARCHAR2(4000) |
| VALUE_STRING |
Das WinCC OA "_original.._value" Attribut Wird verwendet für den WinCC OA Datentyp "string" und als Default für alle von dieser Tabelle nicht unterstützten Datentypen. |
VARCHAR2(4000) |
| VALUE_TIMESTAMP |
Das WinCC OA "_original.._value" Attribut Wird für den WinCC OA Datentyp "time " verwendet |
TIMESTAMP(9) |
| OLVALUE_NUMBER |
Das WinCC OA "_online.._value" Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet |
NUMBER |
| OLSTATUS | Das WinCC OA "_online.._status" Attribut | NUMBER(20) |
| OLMANAGER | Das WinCC OA "_online.._manager" Attribut | NUMBER(20) |
| OLUSER_ | Das WinCC OA "_online.._user" Attribut | VARCHAR2(4000) |
| OLTEXT | Das WinCC OA "_online.._text" Attribut | VARCHAR2(4000) |
| OLVALUE_STRING |
Das WinCC OA "_online.._value" Attribut Wird verwendet für den WinCC OA Datentyp "string" und als Default für alle von dieser Tabelle nicht unterstützten Datentypen. |
VARCHAR2(4000) |
| OLVALUE_TIMESTAMP |
Das WinCC OA "_online.._value" Attribut Wird für den WinCC OA Datentyp "time " verwendet |
TIMESTAMP(9) |
| CORRVALUE_NUMBER |
Das WinCC OA "_corr.._value" Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet |
NUMBER |
| CORRUSER_ | Das WinCC OA "_corr.._user" Attribut | VARCHAR2(4000) |
|
CORRVALUE_STRING
|
Das WinCC OA "_corr.._value" Attribut Wird verwendet für den WinCC OA Datentyp "string" und als Default für alle von dieser Tabelle nicht unterstützten Datentypen. |
VARCHAR2(4000) |
| CORRVALUE_TIMESTAMP |
Das WinCC OA "_corr.._value" Attribut Wird für den WinCC OA Datentyp "time " verwendet |
TIMESTAMP(9) |

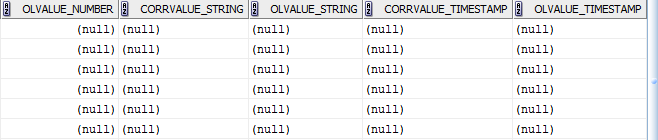

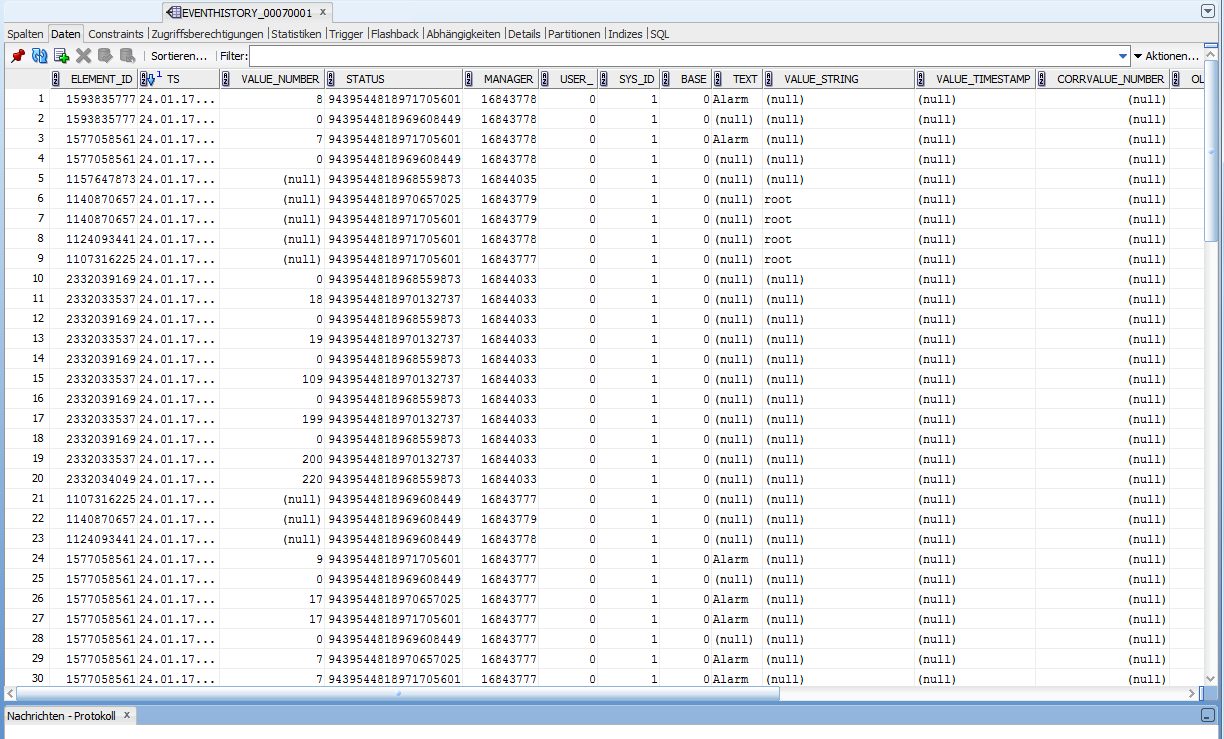

<gruppe>HISTORY_<nummer>
In dieser (diesen) Tabelle(n) werden sämtliche Wertänderungen der Tabelle <gruppe>LASTVAL gespeichert. Sie bilden somit das eigentliche Archiv. Für Information über Archive und Funktionsweise der RDB-Archivierung, siehe Kapitel Funktionsweise der RDB-Archivierung.
Per Default wird eine Tabelle mit Namen EVENTHISTORY_<nummer> angelegt.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements. | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde. | TIMESTAMP(9) |
| BASE | Letzter Wert (Bodensatz) vom zuvor ausgelagerten Zeitbereich. | NUMBER(1) |
| Der Rest der Spalten ist analog zu der Tabelle <gruppe>LASTVAL. | ||
Wenn keine Korrektur- oder Ersatzwerte gesetzt wurden, sind die Spalten, wie aus der Abbildung oberhalb ersichtlich, leer.
<gruppe>LASTVALVALUES
In dieser Tabelle sind die letzten Wertänderungen jener Datenpunktelemente enthalten, die mit Hilfe des Archiv-Konfigs dieser Archivgruppe zugeordnet sind. Diese Tabellen werden für alle Werte verwendet, die vom Typ "Array" sind und enthalten dann das gesamte Wertearray des Datenpunktelements. Diese Tabellen sind die Ergänzung zu den <gruppe>LASTVAL-Tabellen. Nachdem es mehrere Archivgruppen geben kann, sind auch mehrere LASTVALVALUES-Tabellen möglich.
Per Default wird eine Tabelle mit Namen EVENTLASTVALVALUES angelegt.
Die einzelnen Spalten der Tabelle unterhalb enthalten WinCC OA-Configs. Die Configs beschreiben den Wert. In der Tabelle unterhalb werden die Attribute der WinCC OA-Configs _original, _online und _corr beschrieben. Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute des jeweiligen Configs. Eine allgemeine Beschreibung der Configs _original sowie _online finden Sie im Kapitel _original (Originalattribute) und eine allgemeine Beschreibung zum Thema Korrekturwerte im Kapitel Grundlagen Korrekturwerte und Laborwerte.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde. | TIMESTAMP(9) |
| POSITION | Die Position des jeweiligen Eintrages im Array beginnt mit 0. | NUMBER(20) |
| VALUE_DYNSTRING |
Das WinCC OA "_original.._value" Attribut. Wird verwendet für den WinCC OA Datentyp "dyn_string" und als Default für alle von dieser Tabelle nicht unterstützten dynamischen Datentypen. |
VARCHAR2(4000) |
| VALUE_DYNNUMBER |
Das WinCC OA "_original.._value" Attribut Wird für die WinCC OA Datentypen "dyn_integer", "dyn_float" und "dyn_bool" verwendet. |
NUMBER |
| VALUE_DYNTIMESTAMP |
Das WinCC OA "_original.._value" Attribut Wird für den WinCC OA Datentyp "dyn_time" verwendet. |
TIMESTAMP(9) |
| OLVALUE_DYNSTRING |
Das WinCC OA "_online.._value" Attribut. Wird verwendet für den WinCC OA Datentyp "dyn_string" und als Default für alle von dieser Tabelle nicht unterstützten dynamischen Datentypen. |
VARCHAR2(4000) |
| OLVALUE_DYNNUMBER |
Das WinCC OA "_online.._value" Attribut Wird für die WinCC OA Datentypen "dyn_integer", "dyn_float" und "dyn_bool" verwendet. |
NUMBER |
| OLVALUE_DYNTIMESTAMP |
Das WinCC OA "_online.._value" Attribut Wird für den WinCC OA Datentyp "dyn_time" verwendet. |
TIMESTAMP(9) |
| CORRVALUE_DYNSTRING |
Das WinCC OA "_corr.._value" Attribut. Wird verwendet für den WinCC OA Datentyp "dyn_string" und als Default für alle von dieser Tabelle nicht unterstützten dynamischen Datentypen. |
VARCHAR2(4000) |
| CORRVALUE_DYNNUMBER |
Das WinCC OA "_corr.._value" Attribut Wird für die WinCC OA Datentypen "dyn_integer", "dyn_float" und "dyn_bool" verwendet. |
NUMBER |
| CORRVALUE_DYNTIMESTAMP |
Das WinCC OA "_corr.._value" Attribut Wird für den WinCC OA Datentyp "dyn_time" verwendet. |
TIMESTAMP(9) |

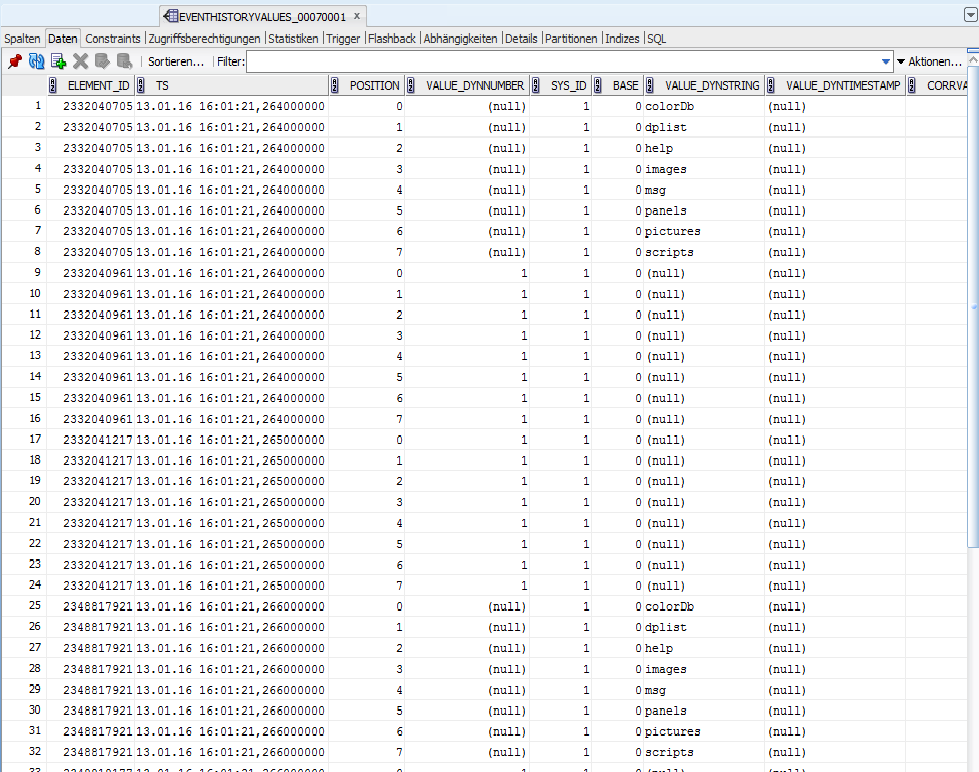

<gruppe>HISTORYVALUES_<nummer>
In dieser (diesen) Tabelle(n) werden sämtliche Wertänderungen der Tabelle <gruppe>LASTVALVALUES gespeichert. Sie bilden somit das eigentliche Archiv. Diese Tabellen sind die Ergänzung zu den <gruppe>HISTORY_<nummer>-Tabellen. Für Information über Archive und Funktionsweise der RDB-Archivierung, siehe Kapitel Funktionsweise der RDB-Archivierung.
Per Default wird eine Tabelle mit Namen EVENTHISTORYVALUES_<nummer> angelegt.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements. | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde | TIMESTAMP(9) |
| BASE | Letzter Wert (Bodensatz) vom zuvor ausgelagerten Zeitbereich | NUMBER(1) |
| Der Rest der Spalten ist analog zu der Tabelle <gruppe>LASTVALVALUES | ||
Wenn keine Korrektur- oder Ersatzwerte gesetzt wurden, sind die Spalten, wie aus der Abbildung oberhalb ersichtlich, leer.
ALERTLASTVAL
In dieser Tabelle ist die letzte Alarmänderung jeder Datenpunktelemente des WinCC OA Projektes enthalten, die eine (aktivierte) Meldebehandlung mit entsprechender Meldeklasse besitzen. Dieser Tabelle können nur WinCC OA Datentypen zugeordnet werden, die nicht vom Typ "Array" sind.
Die einzelnen Spalten der Tabelle unterhalb enthalten WinCC OA-Configs. Die Configs beschreiben die Alarmänderung. In der Tabelle unterhalb werden die Attribute der WinCC OA-Configs _alert_hdl (Meldebehandlung), _online und _corr beschrieben.
Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute der Configs. Eine allgemeine Beschreibung des Configs _alert_hdl finden Sie im Kapitel Grundlagen Meldebehandlung. Eine allgemeine Beschreibung des Configs _online finden Sie im Kapitel _original (Originalattribute) und eine allgemeine Beschreibung zum Thema Korrekturwerte im Kapitel Grundlagen Korrekturwerte und Laborwerte.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde | TIMESTAMP(9) |
| ACK_STATE | Das WinCC OA "_alert_hdl.._ack_state" Attribut | NUMBER(20) |
| ACK_TIME | Das WinCC OA "_alert_hdl.._ack_time" Attribut | TIMESTAMP(9) |
| STATE | Das WinCC OA "_alert_hdl.._single_state" Attribut | NUMBER(20) |
| VALUE_NUMBER |
Das WinCC OA "_online.._value" Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet |
NUMBER |
| CORRVALUE_NUMBER |
Das WinCC OA "_corr.._value" Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet |
NUMBER |
| ABBR | Das WinCC OA "_alert_hdl.._abbr" Attribut | VARCHAR2(4000) |
| ACK_TYPE | Das WinCC OA "_alert_hdl.._ack_type" Attribut | NUMBER(20) |
| ACK_USER | Das WinCC OA "_alert_hdl.._ack_user" Attribut | NUMBER(20) |
| ACKABLE | Das WinCC OA "_alert_hdl.._ackable" Attribut | NUMBER(1) |
| ALERT_COLOR | Das WinCC OA "_alert_hdl.._alert_color" Attribut | VARCHAR2(4000) |
| CLASS | Das WinCC OA "_alert_hdl.._class" Attribut | VARCHAR2(4000) |
| COMMENT_ | Das WinCC OA "_alert_hdl.._comment" Attribut | VARCHAR2(4000) |
| DEST | Das WinCC OA "_alert_hdl.._dest" Attribut | NUMBER(20) |
| DEST_TEXT | Das WinCC OA "_alert_hdl.._dest_text" Attribut | VARCHAR2(4000) |
| DIRECTION | Das WinCC OA "_alert_hdl.._direction" Attribut | NUMBER(1) |
| INACT_ACK | Das WinCC OA "_alert_hdl.._inact_ack" Attribut | NUMBER(1) |
| PANEL | Das WinCC OA "_alert_hdl.._panel" Attribut | VARCHAR2(4000) |
| PARTN_IDX | Das WinCC OA "_alert_hdl.._partn_idx" Attribut | NUMBER(20) |
| PARTNER | Das WinCC OA "_alert_hdl.._partner" Attribut | TIMESTAMP(9) |
| PRIO | Das WinCC OA "_alert_hdl.._prior" Attribut | VARCHAR2(4000) |
| SINGLE_ACK | Das WinCC OA "_alert_hdl.._single_ack" Attribut | NUMBER(1) |
| TEXT | Das WinCC OA "_alert_hdl.._single_text" Attribut | VARCHAR2(4000) |
| TEXT0 | Das WinCC OA "_alert_hdl.._single_text0" Attribut | VARCHAR2(4000) |
| TEXT1 | Das WinCC OA "_alert_hdl.._single_text1" Attribut | VARCHAR2(4000) |
| VALUE_STRING |
Das WinCC OA "_online_value" Attribut Wird verwendet für den WinCC OA Datentyp "string" und als Default für alle von dieser Tabelle nicht unterstützten Datentypen. |
VARCHAR2(4000) |
| VALUE_TIMESTAMP |
Das WinCC OA "_online.._value" Attribut Wird für den WinCC OA Datentyp "time" verwendet |
TIMESTAMP(9)
|
| VISIBLE | Das WinCC OA "_alert_hdl.._visible" Attribut | NUMBER(1) |
| ALERT_FORE_COLOR | Das WinCC OA "_alert_hdl.._alert_fore_color" Attribut | VARCHAR2(4000) |
| ALERT_FONT_STYLE | Das WinCC OA "_alert_hdl.._alert_font_style" Attribut | VARCHAR2(4000) |
| DETAIL | Das WinCC OA "_alert_hdl.._detail" Attribut | NUMBER(20) |

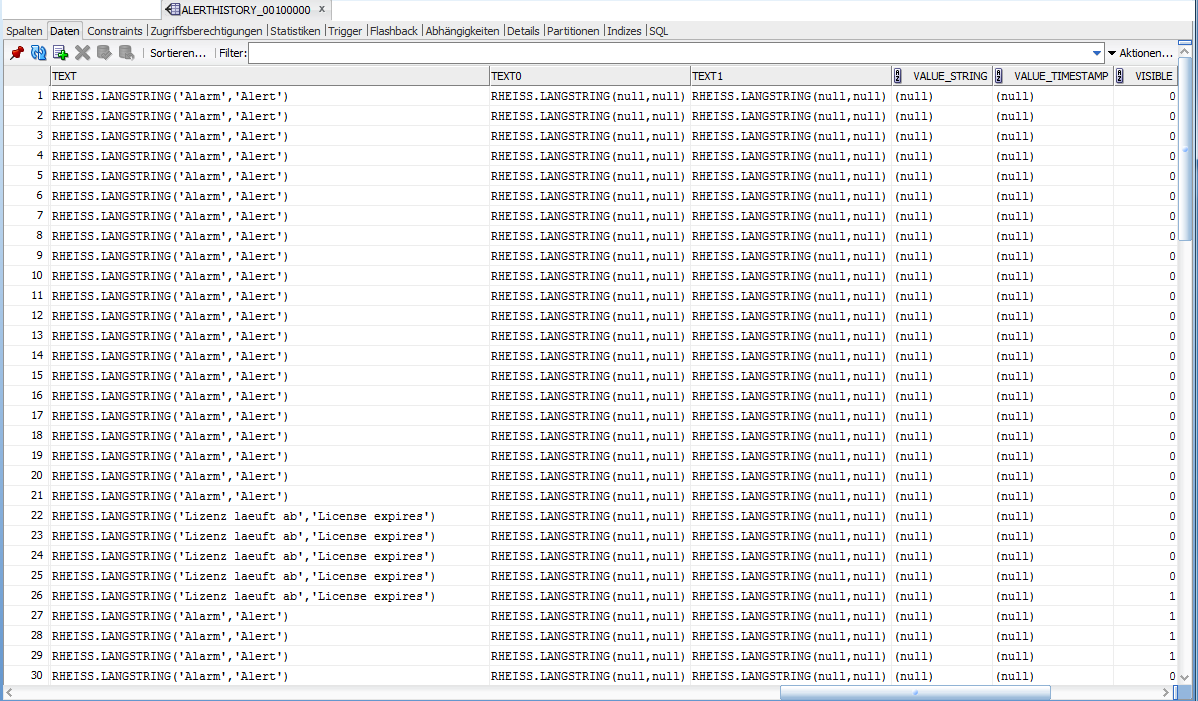

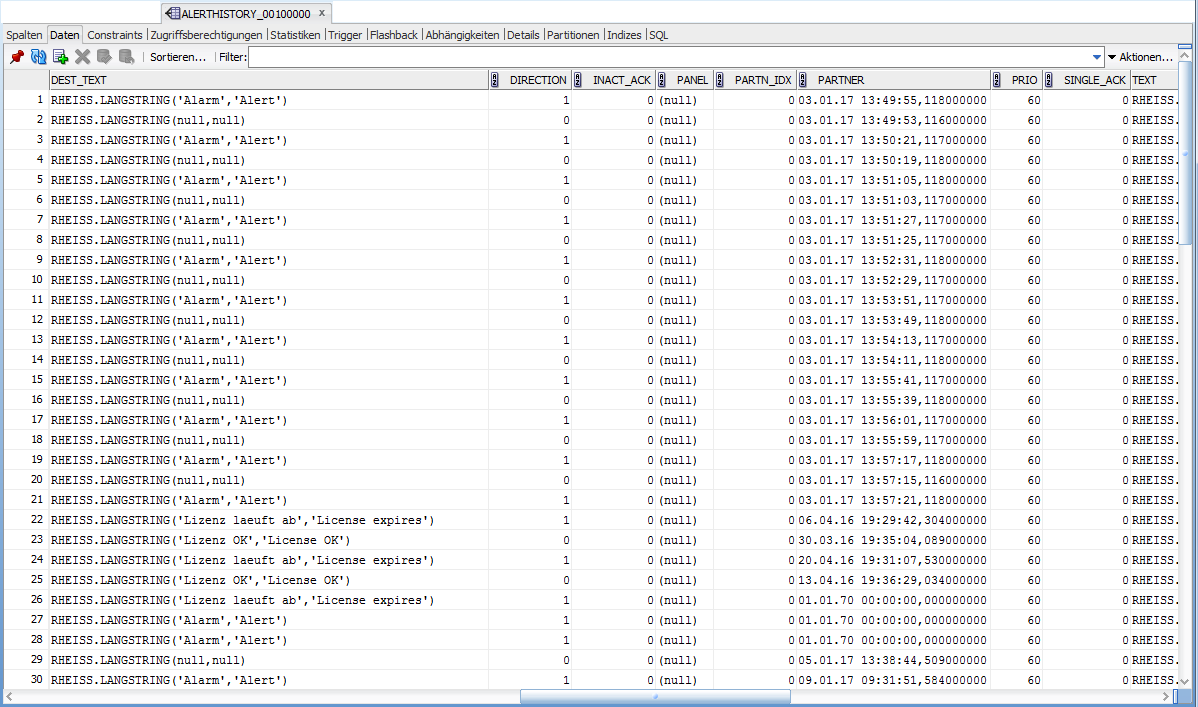

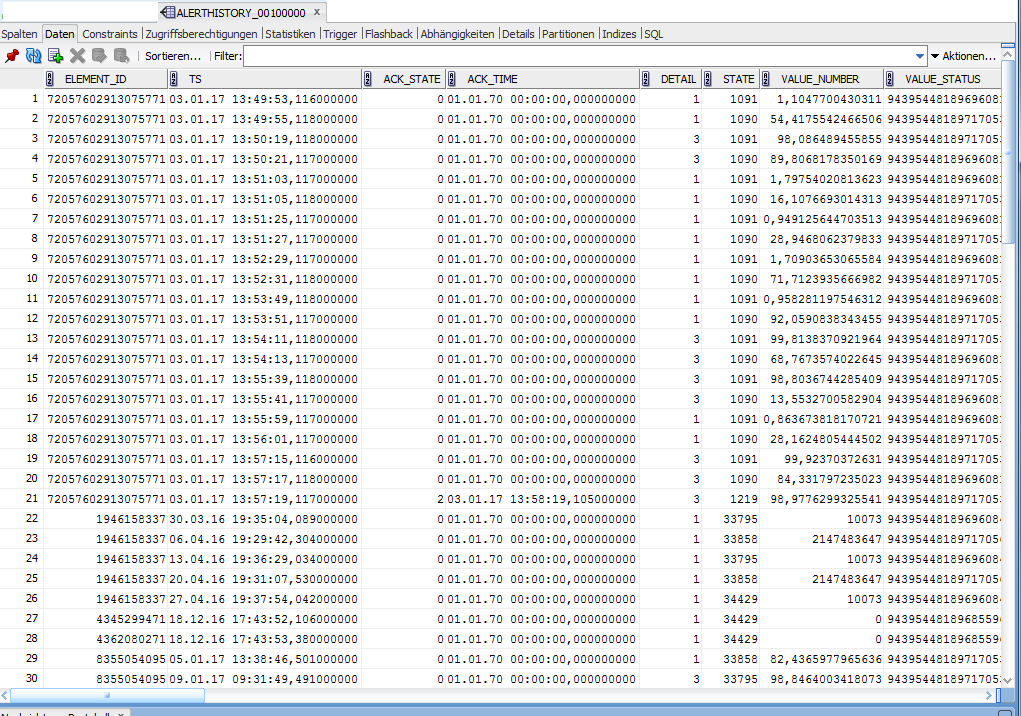

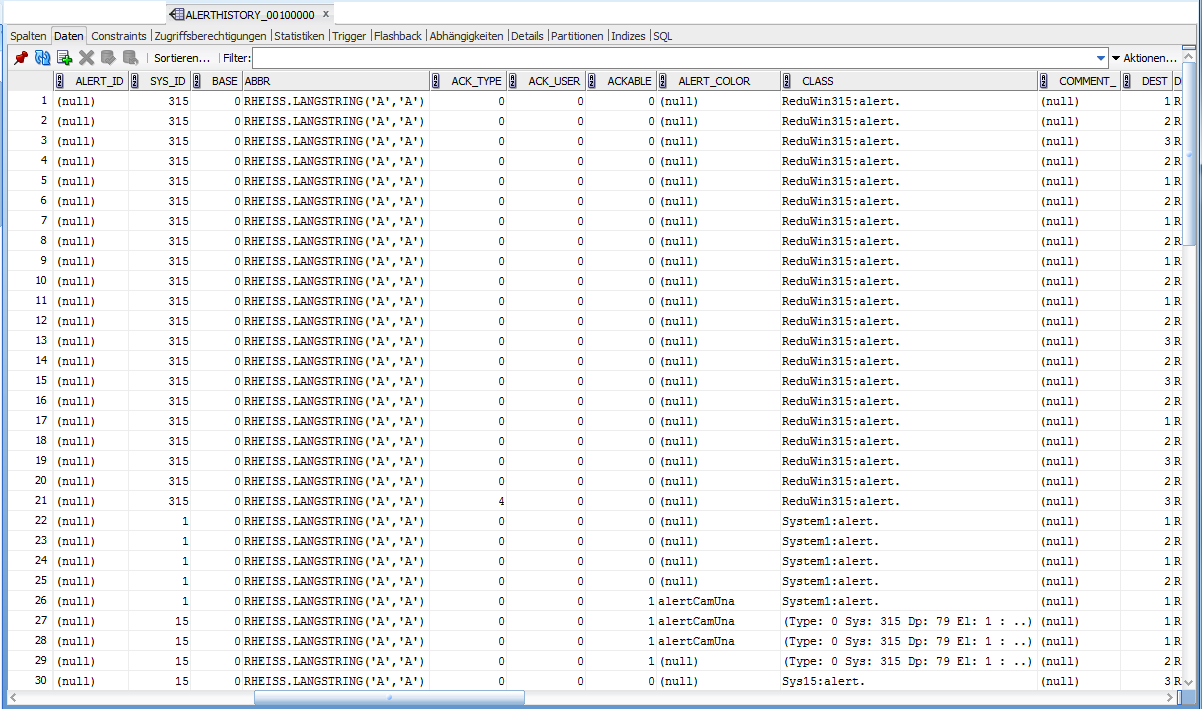

ALERTHISTORY_<nummer>
In dieser (diesen) Tabelle(n) werden sämtliche Alarmänderungen der Tabelle ALERTLASTVAL gespeichert. Sie bilden somit das eigentliche Alarmarchiv. Für Information über Alarmarchive und Funktionsweise der RDB-Archivierung, siehe Kapitel Funktionsweise der RDB-Archivierung.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements. | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde. | TIMESTAMP(9) |
| BASE | Letzter Wert (Bodensatz) vom zuvor ausgelagerten Zeitbereich. | NUMBER(1) |
| Der Rest der Spalten ist analog zu der Tabelle ALERTLASTVAL | ||
ALERTLASTVALVALUES
In dieser Tabelle ist die letzte Alarmänderung jener Datenpunktelemente des WinCC OA Projektes enthalten, die eine (aktivierte) Meldebehandlung mit entsprechender Meldeklasse besitzen. Diese Tabelle wird für alle Werte verwendet, die vom Typ "Array" sind und enthalten dann das gesamte Wertearray des Datenpunktelements. Diese Tabelle ist die Ergänzung zur ALERTLASTVAL-Tabelle.
Die einzelnen Spalten der Tabelle unterhalb enthalten WinCC OA-Configs. Die Configs beschreiben die Alarmänderung. In der Tabelle unterhalb werden die Attribute der WinCC OA-Configs _alert_hdl (Meldebehandlung), _online und _corr beschrieben.
Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute der Configs. Eine allgemeine Beschreibung des Configs _alert_hdl finden Sie im Kapitel Grundlagen Meldebehandlung. Eine allgemeine Beschreibung des Configs _online finden Sie im Kapitel _original (Originalattribute) und eine allgemeine Beschreibung zum Thema Korrekturwerte im Kapitel Grundlagen Korrekturwerte und Laborwerte.
| Spalte | Beschreibung | Typ |
| Element_ID | Verweis auf die Tabelle Elements. | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde | TIMESTAMP(9) |
| POSITION | Die Position des jeweiligen Eintrages im Array" beginnt mit 0 | NUMBER(20) |
| ACK_STATE | Das WinCC OA "_alert_hdl.._ack_state" Attribut | NUMBER(20) |
| ACK_TIME | Das WinCC OA "_alert_hdl.._ack_time" Attribut | TIMESTAMP(9) |
| STATE | Das WinCC OA "_alert_hdl.._single_state" Attribut | NUMBER(20) |
| VALUE_DYNNUMBER |
Das WinCC OA "_online.._value" Attribut Wird für die WinCC OA Datentypen "dyn_integer", "dyn_float" und "dyn_bool" verwendet |
NUMBER |
| CORRVALUE_DYNNUMBER |
Das WinCC OA "_corr.._value" Attribut Wird für die WinCC OA Datentypen "dyn_integer", "dyn_float" und "dyn_bool" verwendet |
NUMBER |
| VALUE_DYNSTRING |
Das WinCC OA "_online.._value" Attribut. Wird verwendet für den WinCC OA Datentyp "dyn_string" und als Default für alle von dieser Tabelle nicht unterstützten dynamischen Datentypen. |
VARCHAR2(4000) |
| CORRVALUE_DYNSTRING |
Das WinCC OA "_corr.._value" Attribut. Wird verwendet für den WinCC OA Datentyp "dyn_string" und als Default für alle von dieser Tabelle nicht unterstützten dynamischen Datentypen. |
VARCHAR2(4000) |
| VALUE_DYNTIMESTAMP |
Das WinCC OA "_online.._value" Attribut Wird für den WinCC OA Datentyp "dyn_time " verwendet |
TIMESTAMP(9) |
| CORRVALUE_DYNTIMESTAMP |
Das WinCC OA "_corr.._value" Attribut Wird für den WinCC OA Datentyp "dyn_time " verwendet |
TIMESTAMP(9) |
ALERTHISTORYVALUES_<nummer>
In dieser (diesen) Tabelle(n) werden sämtliche Alarmänderungen der Tabelle ALERTLASTVALVALUES gespeichert. Sie bilden somit das eigentliche Alarmarchiv. Diese Tabellen sind die Ergänzung zu den ALERTHISTORY_<nummer>-Tabellen. Für Information über Alarmarchive und Funktionsweise der RDB-Archivierung, siehe Kapitel Funktionsweise der RDB-Archivierung.
Die einzelnen Spalten der Tabelle unterhalb enthalten WinCC OA-Configs. Die Configs beschreiben die Alarmänderung. In der Tabelle unterhalb werden die Attribute der WinCC OA-Configs _alert_hdl (Meldebehandlung), _online und _corr beschrieben.
Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute der Configs. Eine allgemeine Beschreibung des Configs _alert_hdl finden Sie im Kapitel Grundlagen Meldebehandlung. Eine allgemeine Beschreibung des Configs _online finden Sie im Kapitel _original (Originalattribute) und eine allgemeine Beschreibung zum Thema Korrekturwerte im Kapitel Grundlagen Korrekturwerte und Laborwerte.
| Spalte | Beschreibung | Typ |
| Element_ID | Verweis auf die Tabelle Elements | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde | TIMESTAMP(9) |
| POSITION | Die Position des jeweiligen Eintrages im Array" beginnt mit 0 | NUMBER(20) |
| ACK_STATE | Das WinCC OA "_alert_hdl.._ack_state" -Attribut | NUMBER(20) |
| ACK_TIME | Das WinCC OA "_alert_hdl.._ack_time" -Attribut | TIMESTAMP(9) |
| STATE | Das WinCC OA "_alert_hdl.._single_state" -Attribut | NUMBER(20) |
| VALUE_DYNNUMBER |
Das WinCC OA "_online.._value" -Attribut Wird für die WinCC OA Datentypen "dyn_integer", "dyn_float" und "dyn_bool" verwendet |
NUMBER |
| CORRVALUE_DYNNUMBER |
Das WinCC OA "_corr.._value" -Attribut wird für die WinCC OA-Datentypen "dyn_integer", "dyn_float" und "dyn_bool" verwendet. |
NUMBER |
| BASE | Letzter Wert (Bodensatz) vom zuvor ausgelagerten Zeitbereich. | NUMBER(1) |
| VALUE_DYNSTRING |
Das WinCC OA "_online.._value" -Attribut. wird verwendet für den WinCC OA-Datentyp "dyn_string" und als Default für alle von dieser Tabelle nicht unterstützten dynamischen Datentypen. |
VARCHAR2(4000) |
| CORRVALUE_DYNSTRING |
Das WinCC OA "_corr.._value" -Attribut. Wird verwendet für den WinCC OA-Datentyp "dyn_string" und als Default für alle von dieser Tabelle nicht unterstützten dynamischen Datentypen. |
VARCHAR2(4000) |
| VALUE_DYNTIMESTAMP |
Das WinCC OA "_online.._value" -Attribut Wird für den WinCC OA Datentyp "dyn_time " verwendet |
TIMESTAMP(9) |
| CORRVALUE_DYNTIMESTAMP |
Das WinCC OA "_corr.._value" -Attribut Wird für den WinCC OA Datentyp "dyn_time " verwendet |
TIMESTAMP(9) |
<ARGROUP>HISTORY_xxxx
Die Datenbanktabellen bauen sich für jede Archivegruppe wie folgt zusammen.
Jede Archivgruppe hat eine Tabelle für single-Datentypen (int, float, string) und eine Tabelle für dyn-Datentypen. Für Information über Alarmarchive und Funktionsweise der RDB-Archivierung, siehe Kapitel Funktionsweise der RDB-Archivierung.
Single-Daten werden hier gespeichert <ARGROUP>HISTORY_xxxx z.B. EVENTHISTORY_xxxxx
Die einzelnen Spalten der Tabelle unterhalb enthalten WinCC OA-Configs. Die Configs beschreiben die Alarmänderung. In der Tabelle unterhalb werden die Attribute der WinCC OA-Configs _original, _online und _corr beschrieben.
Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute der Configs. Eine allgemeine Beschreibung der Configs _original und _online finden Sie im Kapitel _original (Originalattribute) und eine allgemeine Beschreibung zum Thema Korrekturwerte im Kapitel Grundlagen Korrekturwerte und Laborwerte.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Id des jeweiligen Elements. Sie wird berechnet aus der WinCC_OA DP ID, der WinCC OA DP Element Id und der WinCC OA System Id. | NUMBER(25,0) |
| TS | Zeit, wenn ein Event, z.B. von einem Treiber, generiert wurde. | TIMESTAMP(9) |
| VALUE_NUMBER | Das WinCC_OA "_original.._value" -Attribut wird für die WinCC_OA Datentypen "integer", "float" und "bool" verwendet. | NUMBER |
| STATUS | DasWinCC_OA "_original.._status"-Attribut. | NUMBER(20,0) |
| MANAGER NUMBER | Das WinCC_OA "_original.._manager" -Attribut. | NUMBER(20,0) |
| USER_ NUMBER | DasWinCC_OA "_original.._user" -Attribut. | (5,0) |
| SYS_ID | Verweis auf die Tabelle Systems. | NUMBER(20,0) |
| BASE NUMBER | Letzter Wert (Bodensatz) vom zuvor ausgelagerten Zeitbereich. | (1,0) |
| TEXT | DasWinCC_OA "_original.._text" -Attribut. | VARCHAR2 (4000 BYTE) |
| VALUE_STRING |
Das WinCC OA "_original.._value" -Attribut Wird verwendet falls Datentyp des DPEs "string" ist. |
VARCHAR2(4000 BYTE) |
| VALUE_TIMESTAMP |
Das WinCC OA "_original.._value"-Attribut Wird verwendet falls Datentyp des DPEs "time" ist. |
TIMESTAMP(9) |
| CORRVALUE_NUMBER |
DasWinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisch ist. |
NUMBER |
| OLVALUE_NUMBER |
DasWinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisch ist. |
NUMBER |
| CORRVALUE_STRING VARCHAR2 |
DasWinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs "string" ist. |
(4000 BYTE) |
| CORRVALUE_TIMESTAMP |
DasWinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs "time" ist. |
TIMESTAMP(9) |
| OLVALUE_TIMESTAMP |
DasWinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs "time" ist. |
TIMESTAMP(9) |
Wenn keine Korrektur- oder Ersatzwerte gesetzt wurden, sind die Spalten wie in der Abbildung oberhalb ersichtlich, leer.
Dyn-Daten werden in der folgenden Tabelle gespeichert (für Screenshot, siehe Screenshot).
<ARGROUP>HISTORYVALUES_xxxx z.B. EVENTHISTORYVALUES_xxxx
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | ID des jeweiligen Elements. Sie wird berechnet aus derWinCC OA DP ID, derWinCC OADP Element ID und derWinCC OASystem ID. | (25,0) |
| TS | Zeit, wenn ein Event, z.B. von einem Treiber, generiert wurde. | TIMESTAMP(9) |
| POSITION | Position innerhalb des dyn-Values. | NUMBER(20,0) |
| VALUE_DYNNUMBER NUMBER |
DasWinCC OA "_original.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein numerisches Array ist. |
NUMBER |
| SYS_ID | Verweis auf die Tabelle Systems. | NUMBER(20,0) |
| BASE NUMBER(1,0) | Letzter Wert (Bodensatz) vom zuvor ausgelagerten Zeitbereich. | BASE NUMBER(1,0) |
| VALUE_DYNSTRING |
DasWinCC OA "_original.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein "dyn_string" ist. |
VARCHAR2(4000 BYTE) |
| VALUE_DYNTIMESTAMP |
DasWinCC OA "_original.._value" -Attribut Wird verwendet falls Datentyp des DPEs ein "dyn_time" ist. |
TIMESTAMP(9) |
| CORRVALUE_DYNNUMBER |
DasWinCC OA "_corr.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein numerisches Array ist. |
NUMBER |
| OLVALUE_DYNNUMBER |
DasWinCC OA "_online.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein numerisches Array ist. |
NUMBER |
| CORRVALUE_DYNSTRING |
DasWinCC OA "_corr.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein "dyn_string" ist. |
VARCHAR2(4000 BYTE) |
| OLVALUE_DYNSTRING |
DasWinCC OA "_online.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein "dyn_string" ist. |
VARCHAR2(4000 BYTE) |
| CORRVALUE_DYNTIMESTAMP |
DasWinCC OA "_corr.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein "dyn_time" ist. |
TIMESTAMP(9) |
| OLVALUE_DYNTIMESTAMP |
DasWinCC OA "_online.._value"-Attribut Wird verwendet falls Datentyp des DPEs ein "dyn_time" ist. |
TIMESTAMP(9) |
| VALTYPE | Inidikator ob nur ein Original Wert (null) oder ein Online-Wert (0) oder ein Korrektur- Wert (1) gesetzt ist. | NUMBER(1,0) |
Wenn das Feature HDB/RDB parallel aktiviert wird (Hakerl in der Value-Archive Datenbankkonfiguration), dann werden für die ausgewählten Archive (ausgenommen ValueArchive0) entsprechende Oracle-Archivgruppen angelegt. Diese heißen dann:
für ValueArchive_1: VA1HISTORY_xxxx und VA1HISTORYVALUES_xxxx
für ValueArchive_2: VA2HISTORY_xxxx und VA2HISTORYVALUES_xxxx
Views
Für den externen Zugriff (z.B. mit Crystal Reports) stehen die folgenden vorgefertigten Views zur Verfügung. In ihnen sind jene WinCC OA-Attribute enthalten, die in typischer Weise bei Abfragen von Interesse sind. Natürlich lassen sich eigene Views anlegen, die individuelle Zusammenstellungen erlauben.
'alert_hdl.._add_value_x' und 'alert_hdl.._add_values' dürfen nicht im selben SELECT-Statement einer SQL-Abfrage verwendet werden.
View_Event_History View_Event_Last_Val
Diese beiden Views haben im Prinzip den gleichen Aufbau. Der einzige Unterschied liegt darin, dass sich der View_Event_History auf historische Werte und der View_Event_Last_Val auf die aktuellen Werte bezieht. In der Tabelle unterhalb werden die Attribute der WinCC OA-Configs _original, _online und _corr beschrieben. Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute des jeweiligen Configs. Eine allgemeine Beschreibung der Configs _original sowie _online finden Sie im Kapitel _original (Originalattribute) und eine allgemeine Beschreibung zum Thema Korrekturwerte im Kapitel Grundlagen Korrekturwerte und Laborwerte.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements. | NUMBER(25,0) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde | TIMESTAMP(9) |
| SYS_ID | Verweis auf die Tabelle Systems. | NUMBER(20,0) |
| BASE | Letzter Wert (Bodensatz) vom zuvor ausgelagerten Zeitbereich | NUMBER(1,0) |
| POSITION | Gibt die Position des jeweiligen Eintrags an, falls der Datentyp des DPEs eines der oben angeführten Arrays ist | NUMBER(20,0) |
| STATUS | Das WinCC OA "_original.._status" oder _online_status-Attribut | NUMBER(20) |
| TEXT | Das WinCC OA "_original.._text" -Attribut | VARCHAR2(4000 Byte) |
| USER_ | Das WinCC OA "_original.._user" -Attribut | NUMBER(5,0) |
| MANAGER | Das WinCC OA "_original.._manager" -Attribut | NUMBER(20) |
| VALUE_STRING |
Das WinCC OA "_original.._value" -Attribut Wird verwendet falls Datentyp des DPEs "string" ist |
VARCHAR2(4000 Byte) |
| OLVALUE_STRING |
Das WinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs "string" ist |
VARCHAR2(4000 Byte) |
| CORRVALUE_STRING |
Das WinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs "string" ist |
VARCHAR2(4000) |
| OFFVALUE_STRING |
Das WinCC OA "_offline.._value" -Attribut Wird verwendet falls Datentyp des DPEs "string" ist |
VARCHAR2(4000) |
| VALUE_NUMBER |
Das WinCC OA "_original.._value"- Attribut Wird verwendet falls Datentyp des DPEs numerisch ist |
NUMBER |
| OLVALUE_NUMBER |
Das WinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisch ist |
NUMBER |
| CORRVALUE_NUMBER |
Das WinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisch ist |
NUMBER |
| OFFVALUE_NUMBER |
Das WinCC OA "_offline.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisch ist |
NUMBER |
| VALUE_TIMESTAMP |
Das WinCC OA "_original.._value" -Attribut Wird verwendet falls Datentyp des DPEs "time" ist |
TIMESTAMP(9) |
| OLVALUE_TIMESTAMP |
Das WinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs "time" ist |
TIMESTAMP(9) |
| CORRVALUE_TIMESTAMP |
Das WinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs "time" ist |
TIMESTAMP(9) |
| OFFVALUE_TIMESTAMP |
Das WinCC OA "_offline.._value" -Attribut Wird verwendet falls Datentyp des DPEs "time" ist |
TIMESTAMP(9) |
| VALUE_DYNSTRING |
Das WinCC OA "_original.._value" -Attribut Wird verwendet falls Datentyp des DPEs "dyn_string" ist |
VARCHAR2(4000) |
| OLVALUE_DYNSTRING |
Das WinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs "dyn_string" ist |
VARCHAR2(4000) |
| CORRVALUE_DYNSTRING |
Das WinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs "dyn_string" ist |
VARCHAR2(4000) |
| OFFVALUE_DYNSTRING |
Das WinCC OA "_offline.._value" -Attribut Wird verwendet falls Datentyp des DPEs "dyn_string" ist |
VARCHAR2(4000) |
| VALUE_DYNNUMBER |
Das WinCC OA "_original.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisches Array ist |
NUMBER |
| OLVALUE_DYNNUMBER |
Das WinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisches Array ist |
NUMBER |
| CORRVALUE_DYNNUMBER |
Das WinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisches Array ist |
NUMBER |
| OFFVALUE_DYNNUMBER |
Das WinCC OA "_offline.._value" -Attribut Wird verwendet falls Datentyp des DPEs numerisches Array ist |
NUMBER |
| VALUE_DYNTIMESTAMP |
Das WinCC OA "_original.._value" -Attribut Wird verwendet falls Datentyp des DPEs "dyn_time" ist |
TIMESTAMP(9) |
| OLVALUE_DYNTIMESTAMP |
Das WinCC OA "_online.._value" -Attribut Wird verwendet falls Datentyp des DPEs "dyn_time" ist |
TIMESTAMP(9) |
| CORRVALUE_DYNTIMESTAMP |
Das WinCC OA "_corr.._value" -Attribut Wird verwendet falls Datentyp des DPEs "dyn_time" ist |
TIMESTAMP(9) |
| OFFVALUE_DYNTIMESTAMP |
Das WinCC OA "_offline.._value" Attribut Wird verwendet falls Datentyp des DPEs "dyn_time" ist |
TIMESTAMP(9) |
View_Alert_History View_Alert_Last_Val
Auch hier haben die beiden Views im Prinzip den gleichen Aufbau. Der einzige Unterschied liegt wiederum darin, dass sich der View_Alert_History auf historische Werte und der View_Alert_Last_Val auf aktuelle Werte bezieht. In der Tabelle unterhalb werden die Attribute des WinCC OA-Configs _alert_hdl (Meldebehandlung) beschrieben. Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute des _alert_hdl-Configs. Eine allgemeine Beschreibung des Configs _alert_hdl finden Sie im Kapitel Grundlagen Meldebehandlung.
| Spalte | Beschreibung | Typ |
| ELEMENT_ID | Verweis auf die Tabelle Elements. | NUMBER(20) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde | TIMESTAMP(9) |
| ACK_STATE | Das WinCC OA "_alert_hdl.._ack_state" -Attribut. | NUMBER(20) |
| ACK_TIME | Das WinCC OA "_alert_hdl.._ack_time" -Attribut. | TIMESTAMP(9) |
| STATE | Das WinCC OA "_alert_hdl.._single_state" -Attribut. | NUMBER(20) |
| VALUE_NUMBER |
Das WinCC OA "_online.._value" -Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet. |
NUMBER |
| CORRVALUE_NUMBER |
Das WinCC OA "_corr.._value" -Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet. |
NUMBER |
| ABBR | Das WinCC OA "_alert_hdl.._abbr"- Attribut. | VARCHAR2(4000) |
| ACK_TYPE | Das WinCC OA "_alert_hdl.._ack_type" -Attribut. | NUMBER(20) |
| ACK_USER | Das WinCC OA "_alert_hdl.._ack_user" -Attribut. | NUMBER(20) |
| ACKABLE | Das WinCC OA "_alert_hdl.._ackable" -Attribut. | NUMBER(1) |
| ALERT_COLOR | Das WinCC OA "_alert_hdl.._alert_color" -Attribut. | VARCHAR2(4000) |
| CLASS | Das WinCC OA "_alert_hdl.._class" -Attribut. | VARCHAR2(4000) |
| COMMENT_ | Das WinCC OA "_alert_hdl.._comment" -Attribut. | VARCHAR2(4000) |
| DEST | Das WinCC OA "_alert_hdl.._dest" -Attribut. | NUMBER(20) |
| DEST_TEXT | Das WinCC OA "_alert_hdl.._dest_text" -Attribut. | VARCHAR2(4000) |
| DIRECTION | Das WinCC OA "_alert_hdl.._direction" -Attribut | NUMBER(1) |
| INACT_ACK | Das WinCC OA "_alert_hdl.._inact_ack" -Attribut | NUMBER(1) |
| PANEL | Das WinCC OA "_alert_hdl.._panel" -Attribut | VARCHAR2(4000) |
| PARTN_IDX | Das WinCC OA "_alert_hdl.._partn_idx" -Attribut | NUMBER(20) |
| PARTNER | Das WinCC OA "_alert_hdl.._partner" -Attribut | TIMESTAMP(9) |
| PRIO | Das WinCC OA "_alert_hdl.._prior" -Attribut | VARCHAR2(4000) |
| SINGLE_ACK | Das WinCC OA "_alert_hdl.._single_ack" -Attribut | NUMBER(1) |
| TEXT | Das WinCC OA "_alert_hdl.._single_text" Attribut | VARCHAR2(4000) |
| TEXT0 | Das WinCC OA "_alert_hdl.._single_text0" Attribut | VARCHAR2(4000) |
| TEXT1 | Das WinCC OA "_alert_hdl.._single_text1" Attribut | VARCHAR2(4000) |
| VALUE_STRING |
Das WinCC OA "_online_value" -Attribut Wird verwendet für den WinCC OA Datentyp "string" und als Default für alle von dieser Tabelle nicht unterstützten Datentypen. |
VARCHAR2(4000) |
| VALUE_TIMESTAMP |
Das WinCC OA "_online.._value" Attribut Wird für den WinCC OA Datentyp "time" verwendet. |
TIMESTAMP(9)
|
| VISIBLE | Das WinCC OA "_alert_hdl.._visible" -Attribut | NUMBER(1) |
| ALERT_FORE_COLOR | Das WinCC OA "_alert_hdl.._alert_fore_color" Attribut | VARCHAR2(4000) |
| ALERT_FONT_STYLE | Das WinCC OA "_alert_hdl.._alert_font_style" Attribut | VARCHAR2(4000) |
| DETAIL | Das WinCC OA "_alert_hdl.._detail" Attribut | NUMBER(20) |
View VALERTSCREEN
Dieser View enthält die Attribute des Alarmschirms. In der Tabelle unterhalb werden die Attribute des WinCC OA-Configs _alert_hdl (Meldebehandlung) beschrieben. Die Links in den einzelnen Spalten der folgenden Tabelle verweisen auf die Beschreibung der Attribute des _alert_hdl-Configs. Eine allgemeine Beschreibung des Configs _alert_hdl finden Sie im Kapitel Grundlagen Meldebehandlung.
| Spalte | Beschreibung | Typ |
| VALUE_NUMBER |
Das WinCC OA "_online.._value" -Attribut Wird für die WinCC OA Datentypen "integer", "float" und "bool" verwendet |
NUMBER |
| ARCHIVE | Das WinCC OA Attribut _archive. | NUMBER |
| SINGLE_ACK | Das WinCC OA "_alert_hdl.._single_ack" Attribut | NUMBER(1) |
| BASE | Letzter Wert (Bodensatz) von zuvor ausgelagerten Zeitbereich. | NUMBER(1) |
| INACT_ACK | Das WinCC OA "_alert_hdl.._inact_ack" Attribut | NUMBER(1) |
| DIRECTION | Das WinCC OA "_alert_hdl.._direction" Attribut | NUMBER(1) |
| VISIBLE | Das WinCC OA "_alert_hdl.._visible" Attribut | NUMBER(1) |
| ACKABLE | Das WinCC OA "_alert_hdl.._ackable" Attribut | NUMBER(1) |
| TYPE_ | Obsolet | NUMBER(20) |
| DEST | Das WinCC OA "_alert_hdl.._dest" Attribut | NUMBER(20) |
| DP_ID | Verweis auf die Tabelle DP | NUMBER(20) |
| STATE | Das WinCC OA "_alert_hdl.._single_state" Attribut | NUMBER(20) |
| DPT_ID | Verweis auf die Tabelle DPT | NUMBER(20) |
| VALUE_STATUS | Status des zugehörigen Wertes, der den Alarm ausgelöst hat. | NUMBER(20) |
| ACK_USER | Das WinCC OA "_alert_hdl.._ack_user" Attribut | NUMBER(20) |
| ACK_TYPE | Das WinCC OA "_alert_hdl.._ack_type" Attribut | NUMBER(20) |
| PARTN_IDX | Das WinCC OA "_alert_hdl.._partn_idx" Attribut | NUMBER(20) |
| POSITION | Die Position des jeweiligen Eintrages im Array beginnt mit 0 | NUMBER(20) |
| SYS_ID | Verweis auf die Tabelle Systems. | NUMBER(20) |
| DETAIL | Das WinCC OA "_alert_hdl.._detail" Attribut | NUMBER(20) |
| ACK_STATE | Das WinCC OA "_alert_hdl.._ack_state" Attribut | NUMBER(20) |
| PRIO | Das WinCC OA "_alert_hdl.._prior" Attribut | NUMBER(20) |
| ELEMENT_ID | Verweis auf die Tabelle Elements. | NUMBER(25) |
| PARTNER | Das WinCC OA "_alert_hdl.._partner" Attribut | TIMESTAMP(9) |
| ACK_TIME | Das WinCC OA "_alert_hdl.._ack_time" Attribut | TIMESTAMP(9) |
| TS | Zeit, wenn ein Alarm, z.B. von einem Treiber, generiert wurde | TIMESTAMP(9) |
| SYSTEM_TIME | Zeit, wann ein Wert oder ein Alarm in WinCC_OA angekommen ist | TIMESTAMP(9) |
| VALUE_TIMESTAMP |
Das WinCC OA "_online.._value" Attribut Wird für den WinCC OA Datentyp "time" verwendet |
TIMESTAMP(9) |
| ALERT_ID | Das WinCC OA "alert_hdl..__alert_id" Attribut. | VARCHAR2(4000) |
| CLASS | Das WinCC OA "alert_hdl.._class" Attribut. | VARCHAR2(4000) |
| ALERT_FONT_STYLE | Das WinCC OA "_alert_hdl.._alert_font_style" Attribut | VARCHAR2(4000) |
| ALERT_FORE_COLOR | Das WinCC OA "_alert_hdl.._alert_fore_color" Attribut | VARCHAR2(4000) |
| VALUE_STRING |
Das WinCC OA "_online_value" Attribut Wird verwendet für den WinCC OA Datentyp "string" |
VARCHAR2(4000) |
| TEXT1 | Das WinCC OA "_alert_hdl.._text1" Attribut | VARCHAR2(4000) |
| TEXT0 | Das WinCC OA "_alert_hdl.._text0" Attribut | VARCHAR2(4000) |
| TEXT | Das WinCC OA "_alert_hdl.._text" Attribut | VARCHAR2(4000) |
| PANEL | Das WinCC OA "_alert_hdl.._panel" Attribut | VARCHAR2(4000) |
| DEST_TEXT | Das WinCC OA "_alert_hdl.._dest_text" Attribut | VARCHAR2(4000) |
| COMMENT_ | Das WinCC OA "_alert_hdl.._comment" Attribut | VARCHAR2(4000) |
| ALERT_COLOR | Das WinCC OA "_alert_hdl.._alert_color" Attribut | VARCHAR2(4000) |
| ABBR | Das WinCC OA "_alert_hdl.._abbr" Attribut | VARCHAR2(4000) |
| ALIAS | Der WinCC OA Alias des jeweiligen DPE's | VARCHAR2(4000) |
| ADD_VALUE | Ein Begleitwert eines Alarms. Für Information über Alarmbegleitwerte, siehe Kapitel Grundlagen Meldebehandlung. | VARCHAR2(4000) |
| ELEMENT_NAME |
Vollständiger DPE Name des Elements z.B.: System1:ExampleDP1.val.LastLeaf |
VARCHAR2(4000) |
View VALERTSCREENPIVOT
Der View wird verwendet, wenn in einem SELECT-Statment eine ADD_VALUE_x (x = Nummer) Spalte abgefragt wird (siehe Tabelle unterhalb). Ansonsten wird der View VALERTSCREEN verwendet. Der View enthält alle ADD_VALUE-Werte pro Zeile.
| Spalte | Beschreibung | Typ |
| ADD_VALUE_1 bis ADD_VALUE_32 | Die 32 Begleitwerte eines Alarms. Für Information über Alarmbegleitwerte, siehe Kapitel Grundlagen Meldebehandlung. | VARCHAR2(4000) |
Views <ARGROUP>HISTORY, <ARGROUP>HISTORYVALUES, Und V<ARGROUP>SCREEN
Es gibt die zugehörigen Views pro Archivgruppe:
für jede Archivgruppe gibt es:
-
<ARGROUP>HISTORY
-
<ARGROUP>HISTORYVALUES
-
V<ARGROUP>SCREEN
Der View <ARGROUP>HISTORY enthält die single Daten aller ONLINE-Tablespaces
Der View <ARGROUP>HISTORYVALUES enthält die dyn-Daten aller ONLINE-Tablespaces der <ARGROUP>HISTORYVALUES.
Der View V<ARGROUP>SCREEN ist ein Join der HISTORY- und HISTORYVALUES-Tabellen. Der View enthält alle single- und dyn-Daten zeitlich aufsteigend sortiert. Diese werden z.B. für Eventschirm-Abfragen verwendet.
