_archive (Archivierung)

Sollen Werte von Datenpunktelementen für die Darstellung historischer Ereignisse in Trends oder Reports zu Verfügung stehen, so müssen sie archiviert werden.

  • Dabei wird der Originalwert, Quellzeit und alle Statusbits eines Datenpunktelements gespeichert. Zusätzlich lässt sich für archivierte Daten eine Glättung vorsehen.

  • Die Archivierungseinstellungen werden in den Attributen des Konfigs _archive ("archiv") gespeichert.

Die Bezeichnung der Attribute der Config, sowie die zugehörigen CTRL-Konstanten entnehmen Sie bitte der Beschreibung vom _archive.

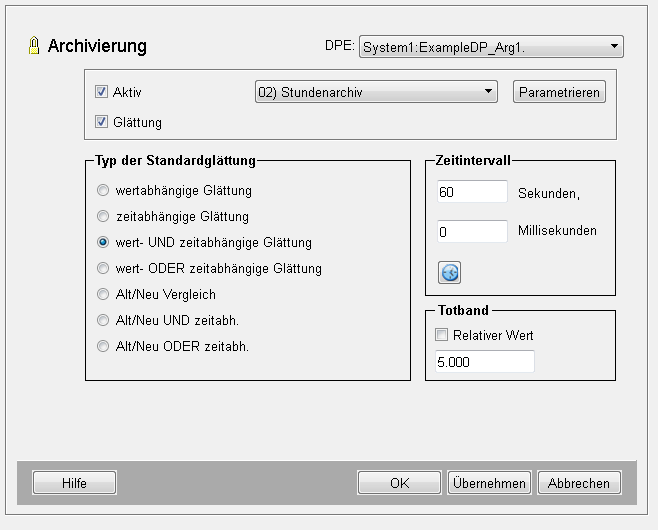

Abbildung 1. Panel "Archivierung" für _archive

Panel Archiveinstellung

DPE:hier wird der Name des zu archivierenden Datenpunktelementes angezeigt (bzw. Beschreibung oder Alias).

Ein Archivierung wird nur durchgeführt, wenn die Checkbox "Aktiv"aktiviert ist!

In der Combobox können Sie zwischen 6 standardmäßig angelegten Archiven wählen. Das ValueArchive_0000 dient der Archivierung der internen Datenpunkte

Die Schaltfläche Parametrieren öffnet das Panel zur Konfiguration der History DB. Sie müssen auf jeden Fall die Archive parametrieren, bevor Sie die Datenpunkte den Archiven zuweisen. Siehe Kapitel Archive anlegen und parametrieren für mehr Information.

Glättung:

Um die Datenmenge, die in einem WinCC OA -System gespeichert wird, zu reduzieren, können Werte geglättet werden. Aktivieren Sie die Checkbox "Glättung" um eine der Glättungsarten zu selektieren. Eine detaillierte Beschreibung der Glättung und der Glättungsarten finden Sie im Kapitel _smooth (Glättung).

Anmerkung: Lesen Sie auch unbedingt das Kapitel History DB besonders den Abschnitt Datenarchivierung!
Anmerkung: Erstellen Sie das _archive-Konfig auf einem Datenpunkt bzw. einem Knoten, so wird der gesamte Inhalt des Datenpunktes bzw. des Knotens archiviert.

Abbildung 2. Füge ein _archive-Konfig zu einem Datenpunkt hinzu

Das _archive-Konfig wurde zu dem Datenpunkt "drive1" hinzugefügt. Das bedeutet, dass der ganze Datenpunkt inklusive der Knoten "alert", "state" und "value" archiviert werden.

Abbildung 3. Füge ein _archive-Konfig zu einem Datenpunktknoten hinzu

Das _archive-Konfig wurde zu dem Datenpunktknoten "alert" hinzugefügt. Das bedeutet, dass der ganze Datenpunktknoten "alert" inklusive aller Elemente "controlFuse", "motorSwitch", "sumalertPLC" und "sumalert" archiviert wird.

Abbildung 4. Füge ein _archive-Konfig zu einem Datenpunktelement hinzu. Das Element ist ein Datenpunkt

Das _archive-Konfig wurde zu dem Datenpunktelement "ExampleDP_Arg1" hinzugefügt. Da der Datenpunkt nur aus einem Element besteht und ein _archive-Konfig zu dem Element hinzugefügt wurde, wird der ganze Datenpunkt archiviert.
