Registerkarte Rezepte

In dieser Registerkarte können Rezepte erstellt, bearbeitet oder gelöscht werden. Zu einem Rezepttyp können beliebig viele Rezepte gleichzeitig existieren.

Weiters können Rezepte in externen Applikationen erstellt und über den Import einer CSV-Datei in WinCC OA übernommen werden bzw. umgekehrt durch Export in externen Applikationen bearbeitet werden.

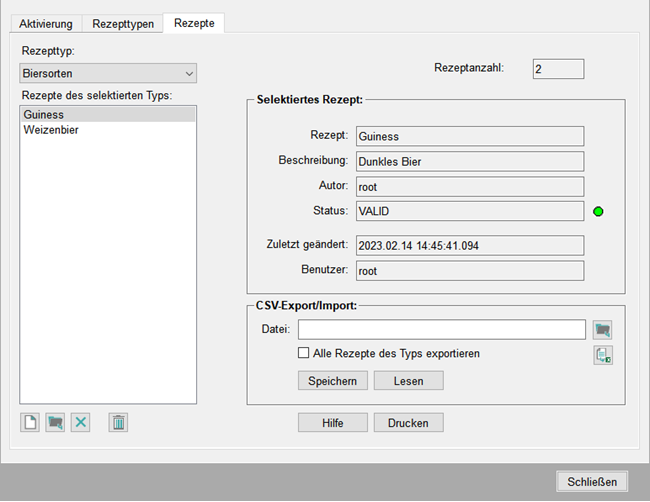

Abbildung 1. Registerkarte Rezepte

Im linken Bereich sind über die Auswahl "Rezepttyp" die bestehenden Rezepttypen anwählbar. Im Fenster darunter sind alle dazu bestehenden Rezepte aufgelistet.

Rechts kann man folgende Informationen finden:

    • Die Anzahl der Rezepte des gewählten Typs
    • Rezeptname
    • Rezeptbeschreibung
    • Ersteller des Rezepts
    • Status
    • Zeitpunkt der letzten Änderung
    • Username von jenem User der diese Änderungen vorgenommen hat

Im unteren Bereich des Panels sind wiederum folgende Buttons zu erkennen:

Neu

Auf Klick muss in einem Dialog der Name für das neu zu erstellende Rezept angegeben werden. Dieser Name darf keine Sonderzeichen enthalten. Bei Klick auf OK wird das Panel "Rezepte bearbeiten" gestartet.

Bearbeiten

Nachdem zuvor ein Rezept aus der Liste gewählt wurde, erscheint auf Klick das Panel "Rezepte bearbeiten".

Rezepte können auch einfach durch Doppelklick in der Liste editiert werden.

Löschen

Das ausgewählte Rezept wird gelöscht.

Selektion entfernen

Entfernt die Selektion eines ausgewählten Rezeptes.

Drucken

Druckt alle bestehenden Rezepte eines Rezepttyps, samt Namen des Rezepttyps, Beschreibung des Rezeptes, Status des Rezeptes und dem aktuellem Datum als ASCII-Liste am Standarddrucker aus, falls kein Eintrag in der Liste ausgewählt wurde. Soll nur ein bestimmtes Rezept ausgedruckt werden, selektieren Sie ein bestimmtes Rezept aus der Liste und klicken Sie auf Drucken.

Hilfe

Öffnet den entsprechenden Teil der Online-Hilfe.

"CSV Export / Import"

Datei-Selektor

Auf Klick wird der Datei-Selektor gestartet. Sollen Rezepte exportiert werden, muss ein Dateiname ins Textfeld oder im Datei-Selektor angegeben werden. Diese Dateien werden mit der Endung "_rcp.txt" im Verzeichnis <proj_path>/data/rcp abgespeichert. Zum Importieren können Sie im Datei-Selektor eine Datei dieses Dateityps aus eben diesem Verzeichnis auswählen. Nach Bestätigung mittels OK-Button (im Datei-Selektor) wird die gewünschte Datei im Textfeld angezeigt.

Alle Rezepte d. Typs exportieren

Bestimmt, ob auf Klick des Buttons "Exportieren" alle Rezepte eines Typs in eine einzige Datei exportiert werden sollen, oder ob nur das selektierte Rezept exportiert werden soll.

Exportieren

Auf Klick wird das (die) gewünschte(n) Rezept(e) exportiert. Sind mehrere Typen enthalten, so werden diese in der CSV-Datei untereinander aufgelistet.

Importieren

Auf Klick werden die in der ausgewählten Datei enthaltenen Rezepte (interne Rezeptdatenpunkte) importiert.

Excel

Auf Klick wird die selektierte Rezeptdatei in Excel angezeigt. Hier kann ein Rezept editiert werden. Editierbar sind: Der Rezeptname, die Beschreibung u. die Sollwerte. Alle anderen Felder dienen der Orientierung u. Beschreibung.

VORSICHT: Die in den "*_rct.txt" Dateien angeführten Datenpunktelemente dürfen nur vor Erstellung der Rezepte geändert werden. In den "*_rpc.txt" darf dies bezüglich keine Änderung vorgenommen werden. Würden darin DPEs gelöscht oder verändert werden, treten Fehler auf und der Status wird auf INVALID gesetzt! In den "*_rcp.txt" Dateien sollen und können einzig Sollwerte, Rezeptname und Beschreibung verändert werden!
