Registerkarte Rezepttypen
In dieser Registerkarte können Rezepttypen neu erstellt, bearbeitet oder gelöscht werden. Bei Rezepttypen handelt es sich im Wesentlichen um Listen von Datenpunktelementen. Ein Rezepttyp definiert, welche Befehle, Vorgaben oder Sollwerte von einer Einstellvorschrift betroffen sind, jedoch ohne die eigentlichen Wert-Zuordnungen. Rezepttypen können auf zwei Arten erstellt werden:
-
- Eingabe der Datenpunktelemente in eine Tabelle in einem WinCC OA Panel. Hierbei wird ein DP-Selektor zur Unterstützung angeboten.
- Import der Datenpunktelementliste aus einer CSV-Datei.

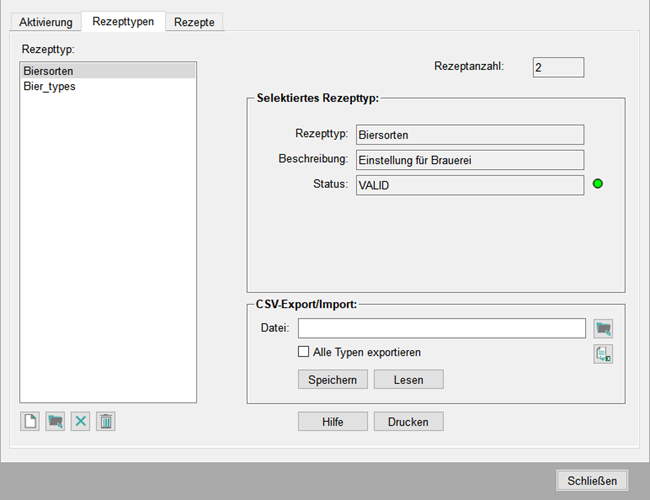

Im linken Bereich werden alle bestehenden Rezepttypen angezeigt. Rechts sind die zum selektierten Typ gehörigen Informationen zu finden:
-
- Die Anzahl der aktuell von diesem Typ vorhandenen Rezepte
- Name des selektierten Typs
- Beschreibungstext zum selektierten Typ
- Status des Typs
Im unteren Bildbereich stehen folgende Buttons zur Auswahl:
Neu
Damit kann ein neuer Typ angelegt werden. Auf Klick erscheint ein Panel in das der Name des neuen Rezepttyps eingegeben werden muss. Dieser Name darf keine Sonderzeichen enthalten. Nach Klick auf OK wird das Panel "Rezepttyp bearbeiten" gestartet.
Bearbeiten
Nachdem zuvor ein Typ aus der Liste gewählt wurde, erscheint auf Klick das Panel "Rezepttyp bearbeiten". Typen können auch einfach durch Doppelklick in der Liste editiert werden.
Löschen
Der ausgewählte Rezepttyp wird gelöscht.
Selektion entfernen
Entfernt die Selektion eines ausgewählten Rezepttyps.
Druckt alle bestehenden Typen, samt Beschreibung, Status und aktuellem Datum aus, falls kein Rezepttyp ausgewählt wurde. Soll nur ein bestimmter Rezepttyp ausgedruckt werden, selektieren Sie den gewünschten Eintrag und klicken Sie auf Drucken.
"CSV Export / Import"
Datei-Selektor
Auf Klick wird der Datei-Selektor gestartet. Soll ein Rezepttyp exportiert werden, muss ein Dateiname im Textfeld oder im Datei-Selektor angegeben werden. Diese Dateien werden anschließend
mit der Endung "_rct.txt" im Verzeichnis <proj_path>/data/rct abgespeichert. Zum Importieren wählen Sie im Datei-Selektor eine bereits vorhandene Datei
dieses Dateityps in diesem Verzeichnis aus. Nach Bestätigung mittels OK-Button (im Datei-Selektor) wird die gewünschte Datei im Textfeld angezeigt.
Alle Typen exportieren: Bestimmt, ob beim Klick auf den Button "Exportieren" alle Rezepttypen gemeinsam in eine Datei exportiert werden sollen, oder ob nur der selektierte Typ exportiert werden soll. Ist die Option angewählt, werden alle Typen exportiert.
Speichern und Exportieren
Auf Klick wird der (die) gewünschte(n) Typ(en) exportiert. Sind mehrere Typen enthalten so, werden diese in der CSV-Datei untereinander aufgelistet.
Lesen und Importieren
Auf Klick werden die in der ausgewählten Datei enthaltenen Typ(en) importiert.
Excel
Auf Klick wird die selektierte Rezepttyp-Datei in Excel angezeigt. Hier kann der gewählte Typ auch editiert werden. Editierbar sind: Der Name, die Beschreibung, die Nummerierung u. die DPEs. Alle anderen Felder dienen der Orientierung u. Beschreibung. Sie dürfen weder verschoben noch verändert oder gelöscht werden.
