Tabelle

Sortierung

Klickt man auf den Spaltentitel einer Tabelle, aufgeschaltet zur Laufzeit im Modul VISION, so wird die Tabelle einer bestimmten Sortierreihenfolge unterzogen (von oben nach unten/von unten nach oben). Beim Sortieren wird ein Pfeil in die Titelspalte gezeichnet, der die sortierte Spalte und Reihenfolge anzeigt.

Beispiel

Ein Beispiel für ein Script, das in einer Tabelle Zeile erzeugt, lautet beispielsweise folgendermaßen. Spezifisch für eine Tabelle ist das Attribut "appendLines" welches in der Funktion setValue() verwendet wird, um an die Tabelle Zeilen hinzuzufügen (Sie können auch die Variante objektName.appendLines(); ) verwenden. Es ist nämlich zu beachten, dass eine neu erzeugte Tabelle keine Zellen besitzt, diese müssen erst explizit durch Hinzufügen von Zeilen auf folgende Weise erzeugt werden:

      main()
      {
      setValue("","appendLines", 6 );
      }


Beispiel

Die Grafikattribute appendLine, updateLine, appendLines, updateLines, cellValue können pro Zelle auch any_type Variablen setzen, die aus folgenden 3 Elementen (2 und 3 sind optional, es dürfen aber nicht mehr als 3 Elemente enthalten sein) zusammengesetzt sein können:

1. Wert der Zelle
2. Hintergrundfarbe der Zelle
3. Vordergrundfarbe der Zelle

Damit kann man gleichzeitig und beschleunigt Wert, Vorder- und Hintergrundfarbe eines Tabellenelementes (Spalte1 = erste Spalte, Spalte2 = zweite Spalte) setzen.

      main()
      {
        dyn_anytype x,y;
        x[1]="abcd";
        x[2]="[100,0,0]";
        x[3]="_3DFace";
        y[1]="test";
        y[2]="[0,100,0]";
        y[3]="_3DText";
        setValue("TABLE2","updateLine",1,"Spalte1",x,"Spalte2",y);
      }


Beispiel

Ein Beispiel für ein Script, das die Zeile, die angeklickt wurde, löscht, lautet beispielsweise folgendermaßen. Spezifisch für eine Tabelle sind die Attribute "currentCell" und "deleteLineN" in den Funktionen getValue() und setValue(). Das erste besitzt zwei Parameter vom Typ int. Mit Hilfe des ersten lässt sich die Zeilennummer, mit dem zweiten die Spaltennummer der aktiven Zelle abfragen und setzen. Das Attribut, "deleteLineN" besitzt einen Parameter vom Typ int, der die Nummer der Zeile angibt, die gelöscht werden soll.

      main()
      {
        int zeile, spalte;
        getValue("", "currentCell", zeile, spalte);
        setValue("", "deleteLineN", zeile);
      }


Beispiel

Ein Script, das auf eine Tastatureingabe in eine Zelle hin die Funktion work() ausführt, könnte etwa folgendermaßen lauten. Zu der main()-Funktion, welche den Zelleninhalt verarbeitet, sind besonders die Übergabeparameter zu bemerken: Sie liefern die Zeilennummer als Variable vom Typ int, den Spaltennamen und das Ergebnis der Tastatureingabe des Benutzers als Strings. Soll der Zelleninhalt im weiteren nicht vom Typ string sein, so kann er mit Hilfe der Funktion sscanf() umgewandelt werden. Im Beispiel wird eine ganze Zahl als Wert erwartet, was die Eingabe einer Folge von Ziffern ohne Punkt voraussetzt. Um fehlerhafte Benutzereingaben abzufangen, wird abgefragt, ob sich der Zelleninhalt hat umwandeln lassen. War das nicht möglich, wird in der Zelle "Fehler!" ausgegeben. Auf jeden Fall aber muss eine Tastatureingabe in eine Tabellenspalte, mit der ein Control-Script verbunden ist, ausdrücklich in der jeweiligen Spalte gespeichert werden! Das geschieht durch das Attribut cellValueRC in der Funktion setValue(), mit welchem sich der Wert einer Zelle abfragen und setzen lässt. Es besitzt einen Parameter vom Typ int, der die Zeilennummer, sowie einen String-Parameter, der den Spaltennamen der betreffenden Zelle enthält. Dem dritten Parameter wird der Zelleninhalt übergeben. In der Funktion work wird der Wert, der vom Benutzer eingegeben wurde mit dem Wert 3 zusammengezählt und in die Zelle geschrieben.

main(int zeilennr, string spaltenname, string eingabe)
{
   int ok, wert;
   ok = sscanf(eingabe, "%d", wert);
   if(ok == 1)
   {
     int h = work(wert);
     setValue("TABLE2", "cellValueRC", zeilennr, spaltenname,h);
   }
else
   setValue("TABLE2","cellValueRC",zeilennr,spaltenname,"Fehler!");
}
 int work(int wert)
{
  wert = wert + 3;
  return wert;
}

Beispiel

Ein Script für eine Tabelle, deren Zeilen vier Ventilen zugeordnet sind, und die in einer Spalte den Ventildurchfluss anzeigt, der in der fünften Zeile immer aktuell addiert wird, könnte beispielsweise folgendermaßen lauten. Die Funktion dpConnect() ruft bei jeder Änderung des Online-Werts einer der Datenpunktvariablen "VD01.Durchfluss" bis "VD01.Durchfluss" die Funktion zeigrech() auf. Diese setzt die Werte der Spalte "Durchfluss" auf die je übermittelten Online-Werte. Die einzelnen Zeilen werden durch Werte der Spalte "Ventil" angesprochen, die in der Tabelle auch ausgeblendet sein kann.

main()
{
dpConnect("zeigrech","VD01.Durchfluss:_online.._value",
          "VD02.Durchfluss:_online.._value",
          "VD03.Durchfluss:_online.._value",
          "VD04.Durchfluss:_online.._value");  /* Beachten Sie, dass die Funktion
auf der gleichen Zeile geschrieben werden soll (ohne Zeilenumbrüche) */
}
zeigrech(string dp1, int fl1, string dp2, int fl2,
string dp3, int fl3, string dp4, int fl4)
{
setValue("", "updateLine", 1, "Ventil", "VD01","Durchfluss", fl1);
setValue("", "updateLine", 1, "Ventil", "VD02","Durchfluss", fl2);
setValue("", "updateLine", 1, "Ventil", "VD03","Durchfluss", fl3);
setValue("", "updateLine", 1, "Ventil", "VD04","Durchfluss", fl4);
setValue("", "updateLine", 1, "Ventil", "Summe","Durchfluss",
                      fl1+fl2+fl3+fl4);  /* Beachten Sie, dass die Funktion auf der
gleichen Zeile geschrieben werden soll (ohne Zeilenumbrüche) */

Beispiel

Welche Zeile und welche Spalte geklickt wurde, finden Sie wie folgt heraus:

main(int row, string column, string value)
{
    DebugN("Reihe",row,"Spalte",column);
}

Für Tabellen-Funktionen siehe Control Grafik/Tabellen Funktionen.

HTML innerhalb der Tabelle

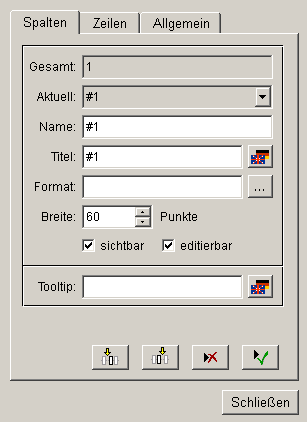

Für die Verwendung von HTML innerhalb einer Tabellenzeile muss die Formatierung der Zelle oder Spalte auf HTML gesetzt werden. Dies kann entweder über den Konfigurationsdialog der Tabelle oder dynamisch (z.B. mittels "cellFormatRC") erfolgen.

Beispiel

Nachfolgendes Beispiel fügt HTML Elemente (Text + Bild) innerhalb einer Tabellenzeile hinzu.

  string picPath = "arc.png";
  this.appendLine("#1", "<b><i>My Icon:</i></b> <img src='pictures:"+picPath+"'></img>");
  this.cellFormatRC(0, "#1", "[h,,,ALIGNMENT_CENTER]");

Es ist zu beachten, dass bei der Verwendung von HTML Inhalten in der Tabelle die Einstellungen der Ausrichtung ebenfalls innerhalb des HTML Inhalts erfolgen müssen (=> align Attribut, siehe Beispiel unterhalb). Einstellungen mittels Control/GEDI Konfiguration werden nicht für HTML Inhalte angewandt.

Beispiel

<div>My content</div>
<table border=1 align="center">
<tbody>
<tr><td>My centered table content</td></tr>
</tbody>
</table>
