Diagnose des WinCC OA Systems mittels HTTP-Server

Diese HTML-Seite dient zur Ferndiagnose des WinCC OA Systems.

Hinweis

Diese Option ist nur unter Windows sichtbar!

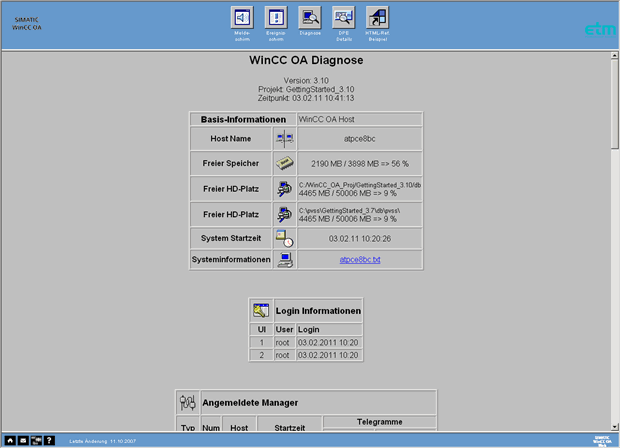

Abbildung 1. HTML-Seite zur Diagnose

Bei redundanten Systemen werden die gleichen Informationen zum zweiten Host in einer zusätzlichen Spalte in der Tabelle angezeigt. Weiters finden Sie auf dieser Seite noch folgende Tabellen mit Informationen:

Anzeige der Basisinformationen (siehe Abbildung oben)

Login Informationen

Anzeige aller laufenden User Interfaces mit dem jeweils eingeloggten Benutzer und dem Zeitpunkt des Einloggens.

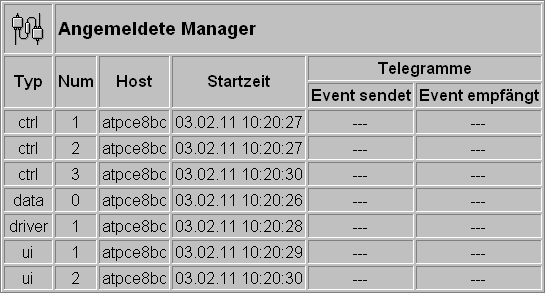

Angemeldete Manager

Darstellung aller momentan aktiven Manager mit Managernummer, Rechner auf dem Manager läuft, Startzeit sowie der Anzahl der gesendeten Telegramme vom und zum Event-Manager (siehe WinCC OA Diagnose und Panels zur Diagnose - wählen Sie dort eine Updatezeit für die Verbindung, sonst werden keine Telegramme angezeigt)

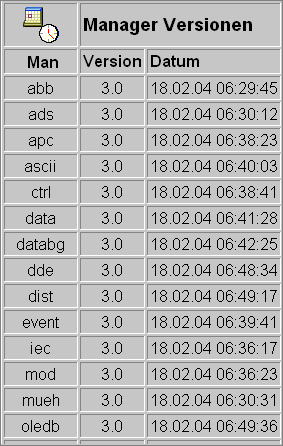

Manager Versionen

Anzeige aller verfügbaren WinCC OA Manager mit Versionsnummer und dem Datum der Erstellung.

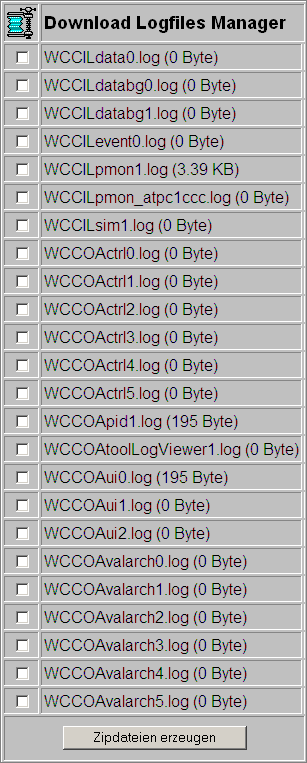

Download Manager Logfiles

Bietet eine Download-Möglichkeit für WinCC OA Logfiles an. Nach Auswahl der Logfiles und Klick auf "Zipdateienerzeugen" werden jeweils einzelne Zip-Files erstellt und anschließend zum Download angeboten.

Für Linux ist Zip.exe in der aktuellen SuSe-Distribution enthalten bei SuSE 6.3 z.B. im Paket "zip-2.2-51". Zip.exe, kann aber auch aus dem Web heruntergeladen werden.
