Video Widget-Konfiguration

Anmerkung: Die Video-Funktionalität und das Dashboard müssen im gleichen Projekt hinzugefügt werden.
  • Installieren Sie WinCC OA mit dem Video-Add-On .
  • Das Video-Widget muss zum Dashboard hinzugefügt werden.
  • Bevor Sie das Widget verwenden, konfigurieren Sie die Kameras - siehe Kapitel Anlegen von Kameras.
  • Fügen Sie einen Control- und einen Video-Manager zu dem WinCC OA Dashboard-Projekt - siehe Kapitel ../../grundlagen/Video_grundlagen-01.html#Video_grundlagen-01__integrate_video.
  • Geben Sie den Hostnamen Ihres Computers über Object explorer > System configuration > Video server > Host name an. Siehe Kapitel Systemkonfiguration.
  • Öffnen Sie das Video-Widget im Dashboard - siehe auch die Dashboard-Doku. Um das Video-Widget im Dashboard zu öffnen, fügen Sie das Video-Widget zum Dashboard wie folgt hinzu:
  • Klicken Sie auf Video Widget:
    Abbildung 1. Dashboard - Video-Widget
  • Selektieren Sie das Video-Widget:

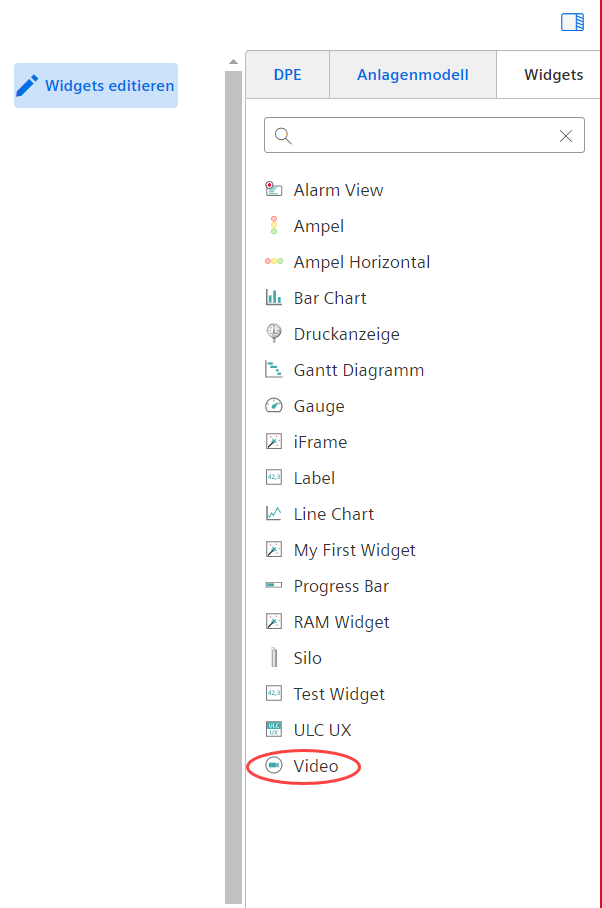

    Abbildung 2. Widgets - Video Widget
  • Öffnen Sie das Dashboard und das Video-Widget - siehe Kapitel Dashboard-Übersicht:

Video-Einstellungen

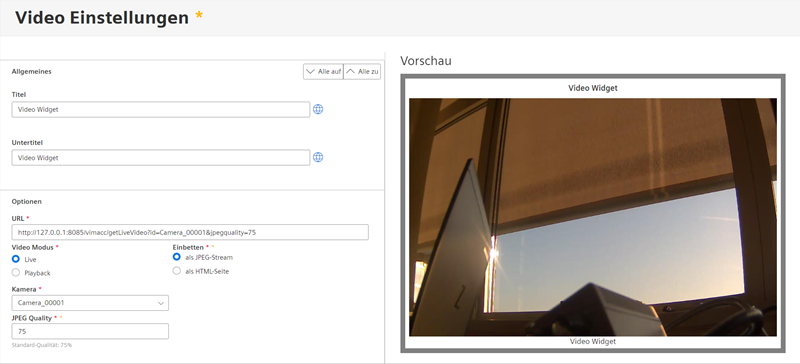

  • Abbildung 3. Video-Einstellungen - Videomodus "Live" als JPEG-Stream

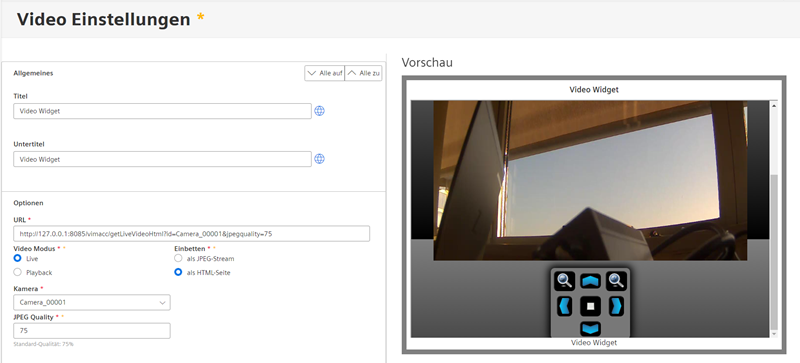

    Abbildung 4. Video-Einstellungen - Videomodus "Live" als eine HTML-Seite

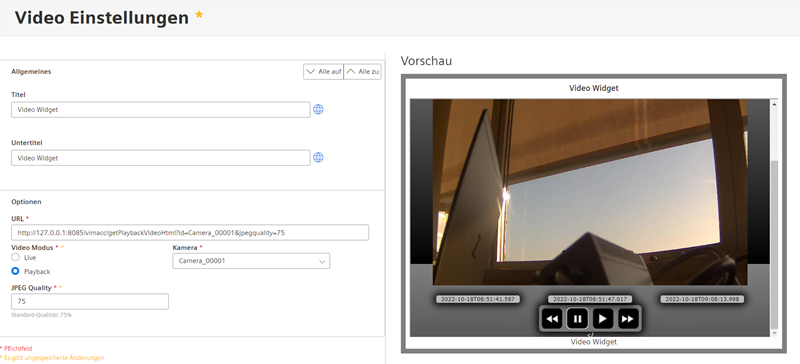

    Abbildung 5. Video-Einstellungen - Videomodus "Playback"
    Video-Einstellungen Beschreibung
    Titel Geben Sie den Titel für ein Video ein. Sie können verschiedene Sprachen einstellen, wenn Ihr Projekt mehrsprachig ist. Über das Globus-Symbol wählen Sie die Sprache aus. Standardmäßig wird die ausgewählte Projektsprache angezeigt.
    Untertitel Geben Sie die Untertitel für ein Video ein.
    URL Die URL besteht aus einer IP-Adresse, der Port-Nummer (standardmäßig 8085), einem Kamera-Namen und der Kamera-Qualität. Die URL kann auch direkt editiert werden indem z.B. die Kameranummer oder die JPEG-Qualität direkt angegeben wird.
    Videomodus Sie können entweder den Live-Modus oder den Playback-Modus selektieren. Im Playback-Modus können die Kameras nicht kontrolliert werden. Daher ist die Kamera-Option nicht erforderlich.
    Einbetten Betten Sie das Video-Widget als JPEG-Stream oder als eine HTML-Seite ein.

    Im JPEG-Format enthält das gesamte Bild das Video und es gibt keinen Kontrollbereich.

    Im HTML-Format können die Kameras gesteuert werden. Beachten Sie, dass es vom Kameratyp abhängt, ob die Kameras gesteuert werden können.
    Kamera Selektieren Sie eine Kamera aus dem Dropdown-Menü.
    JPEG-Qualität Geben Sie die JPEG-Qualität: zwischen 1 und 100 ein.
