Gantt Chart Widget

Das Gantt Chart stellt eine zeitintervall-basierte Ansicht des Datenpunktwerts zur Verfügung. Die Breite jedes Balkens repräsentiert die Zeitspanne in welcher ein bestimmter Wert vorhanden war.

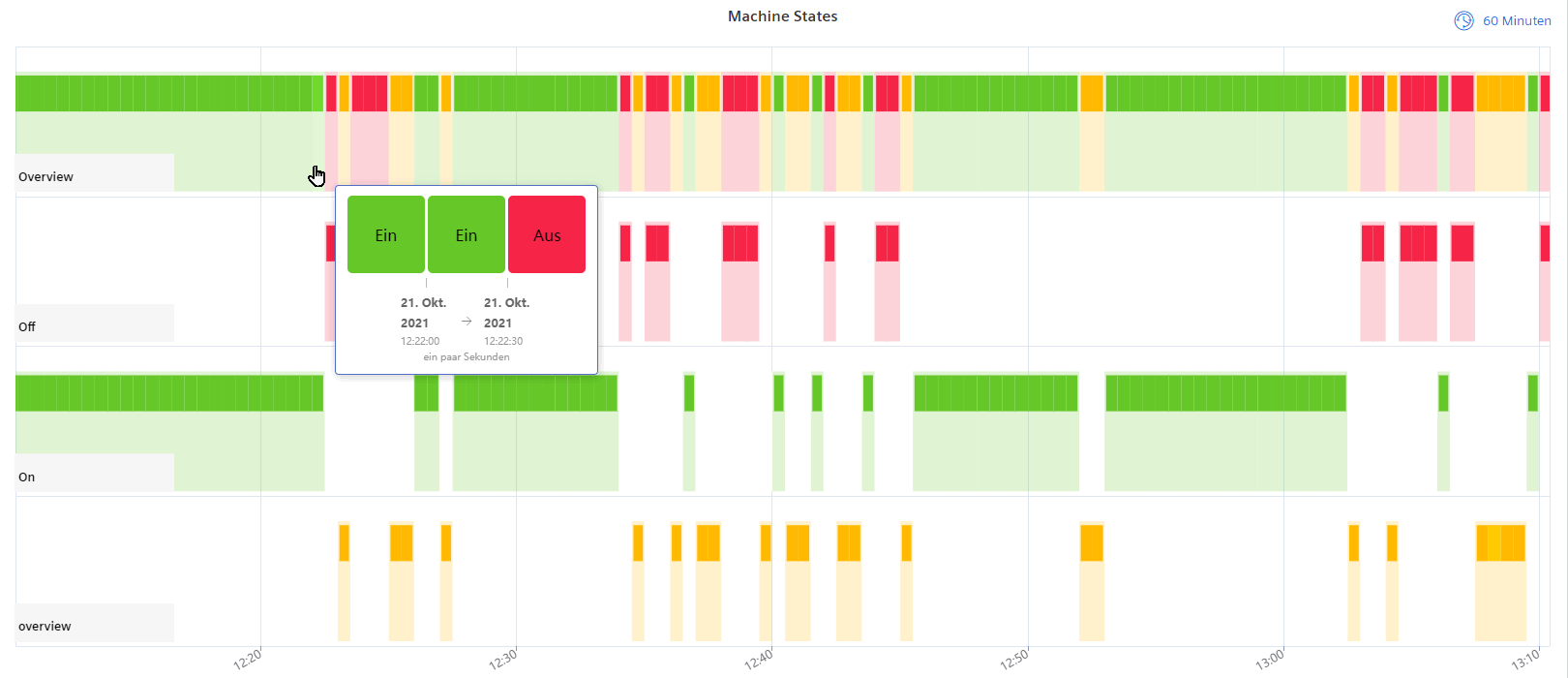

Abbildung 1. Gantt Chart Widget

Datentypen

Datentyp Unterstützt?
int ✓
uint ✓
float ✓
long ✓
ulong ✓
string ✓
char ✓
bool ✓

Einstellungen

Jede separate Line an Balken repräsentiert eine Serie von Datenpunktwerten.

Mehrere Serien können für verschiedene Datenpunktwerte angezeigt werden. Die unterschiedlichen Serien werden über die ihnen zugeordneten Mappings kontrolliert.

Die Einstellungen in diesen Mappings werden über den Wert ("key"), den der Datenpunkt annimmt, mit dem dazugehörigen Namen ("name") und der Beschreibung ("description") sowie der zugeordneten Farbe ("color") definiert. Wird für einen spezifischen Wert keine Farbe gesetzt, so wird der Standard-Key verwendet. Der Standard wird für jedes Mapping automatisch generiert und ist immer vorhanden.

Die angezeigte Zeitspanne kann auf einen der vordefinierten Werte gesetzt werden. Um eine Umstellung auch im Ansichtsmodus möglich zu machen, muss die Checkbox für Zeitauswahl änderbar abgehakt werden. Es kann auch der Tooltip aktiviert und deaktiviert werden.

Gitterlinien können entlang der Zeit oder Y-Achse angezeigt werden, durch Abhaken der zugehörigen Checkboxen. Die Legende für die Datenpunkt-Serien kann variabel an den Seiten des Graphen positioniert werden. Die Zoom-Einstellungen entscheiden ob ein Zoom anhand der Zeitachse stattfindet. Zusätzlich kann noch der Winkel der Zeitachsen-Beschriftung gesetzt werden.

Widget View-Konfiguration

Der Tooltip für das Widget zeigt den derzeit ausgewählten Wert, sowie die Werte davor und danach. Dies wird im Format bevor < jetzt > danach angegeben. Zusätzliche Informationen unterhalb zeigen die Zeitspanne, in der der Datenpunkt diesen Wert hatte.
