Bar Chart Widget

Das Bar Chart Widget zeigt die Werte eines oder mehrerer Datenpunkte und Datenpunktgruppen als Balken.

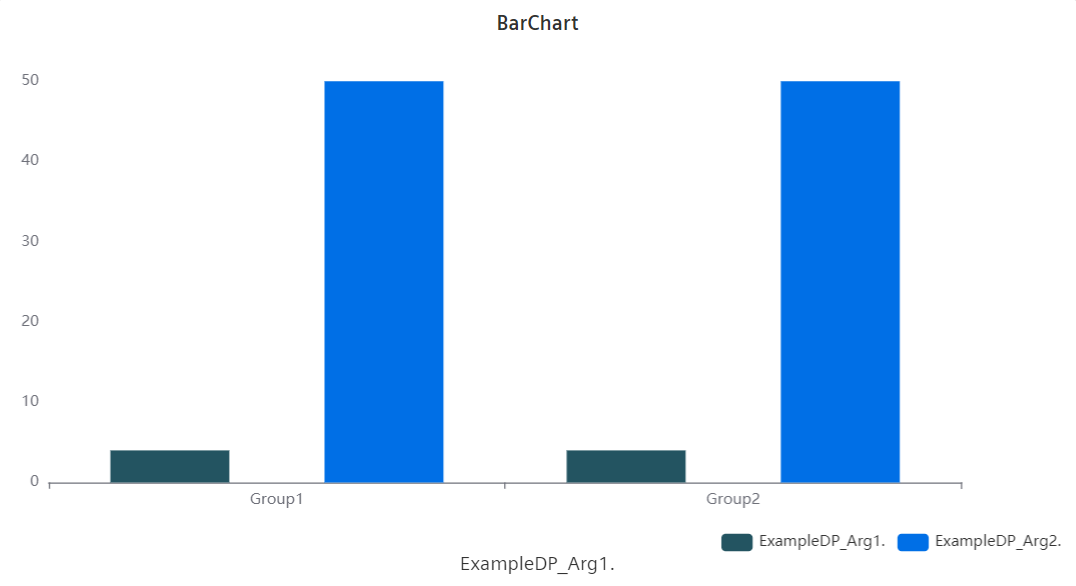

Abbildung 1. Bar Chart Widget

Datentypen

Datentyp Unterstützt?
int ✓
uint ✓
float ✓
long ✓
ulong ✓
string ✗
char ✗
bool ✓

Einstellungen

Datenpunkte
Das Balkenchart Widget kann mehrere Datenpunkte anzeigen, jeden als separate Serie an Werten.
Formatierung
Für jede Datenpunkt-Serie können unterschiedliche Farben und Beschreibungen gesetzt werden; diese werden in der Legende angezeigt. Das Format und die Einheit des Werts können aus WinCC OA übernommen, manuell gesetzt oder deaktiviert werden. Für die Einheit steht zusätzlich eine Übersicht von SI-Einheiten zur Auswahl. Die einzelnen Serien können zusammengruppiert werden. Mehrere Gruppen können nebeneinander in der gleichen Grafik platziert werden.
Die Gruppen können mit einem Tooltip für die Datenpunktadresse angezeigt werden. Der Wertebereich kann automatisch oder manuell gewählt werden. Der Abstand zwischen den Balken kann manuell gesetzt werden und hat einen Standardwert von 0.8. Gitterlinien können für die X- und Y-Achsen angezeigt werden, durch Aktivieren der zugehörigen Checkboxen. Eine Legende für die Datenpunktserien kann an variabel jeder Seite der Grafik angezeigt werden. Die Datenzoom-Einstellungen bestimmen anhand welcher Achse der Zoom passiert. Der Zoom kann anhand der X- oder Y-Achse, anhand beider Achsen oder gar nicht stattfinden.
