Flap_Hand, Slide_Valve_Hand_1

Diese zwei Symbole werden durch den Datenpunkttyp Slide_Valve_Hand1 repräsentiert. Es gibt nur vier Datenpunktelemente, da die Steuerung händisch erfolgt, fehlt ein Simulationspanel, da die Befehle für die Status direkt im Bedienpanel simuliert werden.

Bedienpanel Slide_Valve_Hand1

Im Bedienpanel werden im linken Teil die Betriebszustände (Öffnen/Schließen/Undefiniert), sowie die Rückmeldungen der SPS und etwaige Störungen visualisiert.

Im rechten Teil des Panels wird die entsprechende Nachführung an der Peripherie simuliert. Befehle sind bei händischer Steuerung nicht möglich.

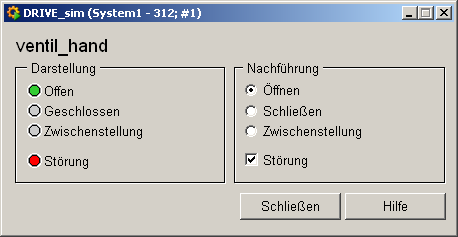

Abbildung 1. Bedienpanel

Informationspanel Slide_Valve_Hand1

Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe SLIDE_VALVE_HAND1) im Modul PARA.

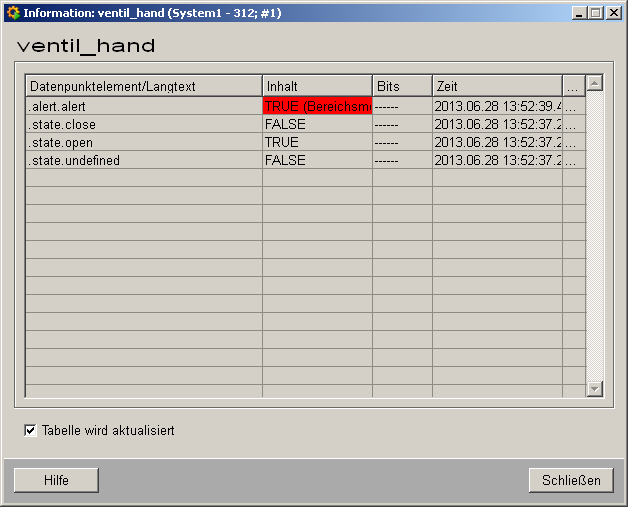

Abbildung 2. Informationspanel

Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).
