Drive, Rotor, Rotor_Big - Drive2

Diese 3 Symbole werden entweder dem Datenpunkttyp Drive1 oder Drive2 zugeordnet.

Bei Drive2 können eine Reihe Befehle an die Peripherie abgesetzt werden

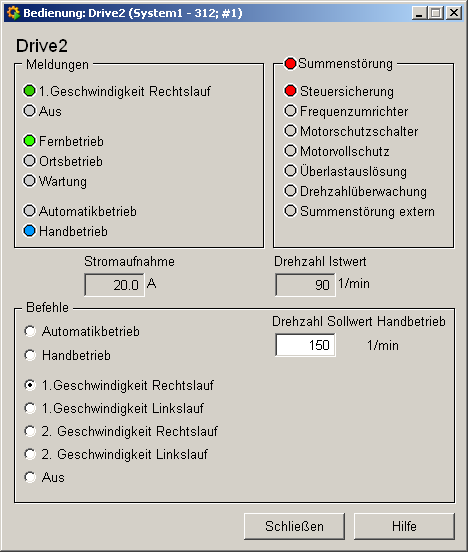

Bedienpanel Drive2

Das Bedienpanel zum Datenpunkttyp Drive2 ist komplexer. Neben den Betriebszuständen gibt es eine Reihe weiterer SPS Meldungen, die eine Störung des entsprechenden Antriebsteiles anzeigen. Die Beschreibung des Bedienpanel entnehmen Sie bitte dem Bedienpanel Drive1.

Im unteren Panelbereich können Befehle an die Peripherie geschickt werden:

  • Automatikbetrieb, Handbetrieb erlauben einen Wechsel der Betriebsart. Im Handbetrieb lässt sich wählen zwischen:

  • 1. Geschwindigkeit Rechtslauf: Läuft mit erster Drehzahl im Uhrzeigersinn.

  • 1. Geschwindigkeit Linkslauf: Läuft mit erster Drehzahl gegen den Uhrzeigersinn.

  • 2. Geschwindigkeit Rechtslauf: Läuft mit zweiter Drehzahl im Uhrzeigersinn.

  • 2. Geschwindigkeit Linkslauf: Läuft mit zweiter Drehzahl gegen den Uhrzeigersinn.

  • Aus: Damit schalten Sie den Antrieb aus.

  • Eingabe eines Drehzahl Sollwertes

Abbildung 1. Bedienpanel

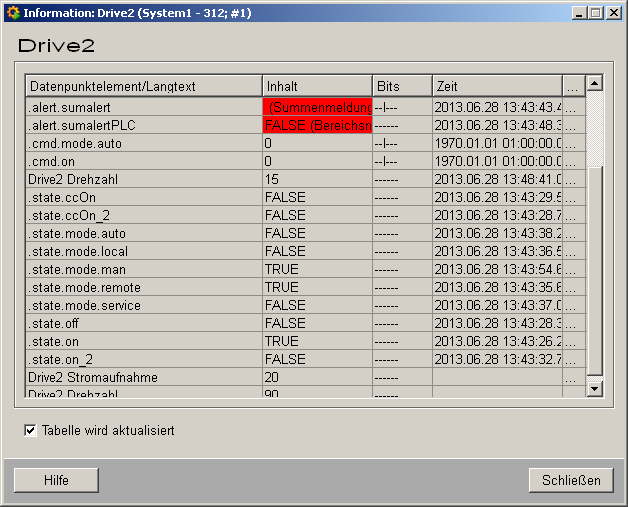

Informationspanel Drive2

Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe DRIVE2) im Modul PARA.

Abbildung 2. Informationspanel

Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).

Simulationspanel Drive2

Mit Rechtsklick auf das Symbol und Menüwahl Simulation öffnen Sie das folgende Panel zur Simulation einer Peripherie. Mit dem Panel können händisch Datenpunktelementen gesetzt werden. Obiges Bedienpanel lässt sich mit folgenden Eingaben im Simulationspanel visualisieren (siehe Betriebszustände simulieren):

Abbildung 3. Simulationspanel
