Analog2, Analog2_2, Analog_Bar

Der ANALOG2 unterscheidet sich vom ANALOG1 durch die Anzeige von Meldungen und Störungen der SPS, die durch die entsprechenden Datenpunktelemente des Datenpunkttyps visualisiert werden können.

Achtung

Die dargestellte Meldungen hängen nur von den Grenzwerten der SPS ab (para.H1_limit etc.). Die Meldebehandlung der Originalwerte erfolgt im Datenpunktelement des Analogwertes.

Es können für die SPS Grenzwerte parametriert werden, die beispielsweise das Einschalten einer Pumpe oder eines Ventils verhindern oder erzwingen. Eine diesbezüglich Parametrierung erfolgt in der SPS.

Bedienpanel Analog2

Ein Klick auf die Objekt öffnet das folgende Bedienpanel:

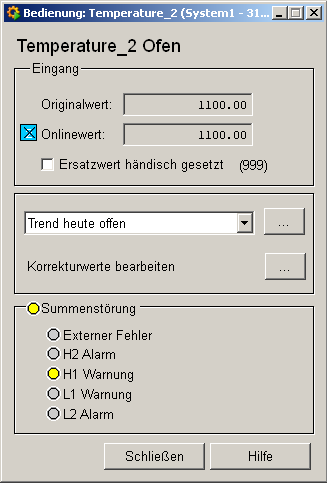

Abbildung 1. Bedienpanel

Die Beschreibung des oberen Bereiches entnehmen Sie bitte dem Kapitel Analog1.

Eventuelle Meldungen der SPS werden durch Farbumschläge im unteren Panelbereich Summenstörung visualisiert. So könnte ein Grenzwert die SPS veranlassen, ein Ventil zu öffnen, wenn ein bestimmter Druck, Pegelstand etc. erreicht ist (dazu ist eine entsprechende Programmierung der SPS Voraussetzung).

Die Summenstörung ist aktiv, sobald eine Meldung der SPS erfolgt ist (siehe Summenmeldungen).

  • Externer Fehler: durch Fehler von außerhalb der SPS

  • H2 Alarm: bei Überschreiten des H2 Limits (der oberen Alarmgrenze) der SPS

  • H1 Warnung. bei Überschreiten der H1 Limits (der oberen Warnungsgrenze) der SPS

  • L1 Warnung: bei Unterschreiten des L1 Limits (der unteren Warnungsgrenze) der SPS

  • L2 Alarm: bei Unterschreiten des L2 Limits (der unteren Alarmgrenze) der SPS

Informationspanel Analog2

Das Informationspanel enthält Details zu den zugehörigen Datenpunktelementen. Die Beschreibung der Datenpunkttypen und ihrer Elemente entnehmen Sie dem Kapitel Datenpunkttypen für den Symbolkatalog (siehe ANALOG2) im Modul PARA.

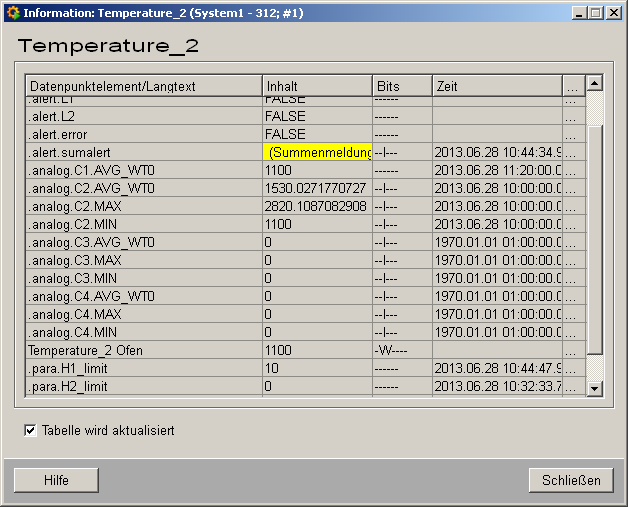

Abbildung 2. Informationspanel

Die Tabelle enthält alle Datenpunktelemente, entweder mit Namen oder Langtext, deren Werte (Inhalt), ihren Status (Bits) und die Quellzeit. Die Schaltflächen "..." öffnen Detailinformationen zu Ereignis oder Meldung (siehe Meldetabelle).

Simulationspanel Analog2

Ein Rechtsklick auf das Objekt und Wahl von Simulation öffnet folgendes Panel mit Werte gesetzt und Störungen der SPS simuliert werden können (siehe Betriebszustände simulieren):

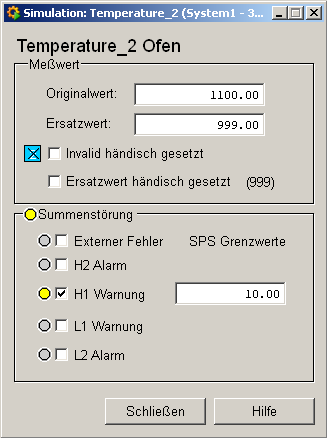

Abbildung 3. Simulationspanel

Es entspricht dem Bedienpanel bis auf die Textfelder zur Parametrierung der SPS Grenzwerte. Die Grenzwerte, die Sie hier angeben, werden auf das entsprechende Datenpunktelement geschrieben. Beachten Sie, dass eine Meldebehandlung des Originalwertes des Messwertes, unabhängig von den SPS Meldungen als Farbumschlag des Originalwertes, dargestellt wird.
