Summenmeldungen prüfen

Alle Panels haben für jeden Prioritätsbereich genau eine Summenmeldung. Die Taste "Überprüfen" am Topologie-Parametrierpanel öffnet ein Panel, das überprüft, ob zu allen Anlagenbildern alle notwendigen Summenmeldungs-Datenpunkte definiert sind, und ob in den einzelnen Panels nur diejenigen Panel-Summenmeldungs-DP's vorkommen, die zu den in der Topologie darunterliegenden Panels gehören.

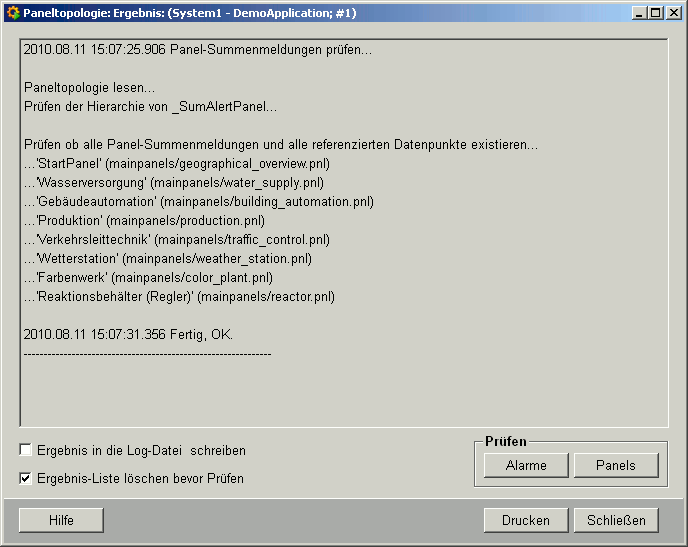

Abbildung 1. Panel zur Überprüfung der Summenmeldungen

Für die Bedienung dieses Panels stehen die Tasten:

  • Alarme prüfen: Prüft alle Alarmdatenpunkte, die in den Panels der Topologie verwendet werden. Ein Fehler wird ausgegeben, wenn z.B. eine Pumpe ohne Parameter (Datenpunkt existiert nicht) in ein Panel der Topologie integriert wurde, die ein Hochmelden eines Alarms, in der Hierarchie bewirken soll. Weiters werden die Alarmdatenpunkte auf Ihre Parametrierung überprüft (diese müssen mit einer aktiven Meldebehandlung versehen sein). Bei aktiven Alarmen, die in keinem Panel der Topologie verwendet werden, erfolgt ebenfalls bei der Überprüfung die Ausgabe einer Fehlermeldung.

  • Panels prüfen: Überprüft, ob die im TreeView definierte Topologie mit den Panelanwahlbuttons (inkl. Hochmeldung) in den Panels übereinstimmt. Das Aufschalten der Panels erfolgt über die Objekte aus dem Symbolkatalog, die für die Hochmeldung von Alarmen dienen. Bezugnehmend auf die Beispieltopologie auf Seite Einstellung der Knotenparameter, wird z.B. ein Fehler ausgegeben, wenn:

    Das Panel Detail_3 nicht aus dem Anlagenbild Anlage_3 erreichbar ist (Panelanwahltaste fehlt) und so die Summenmeldung für dieses Panel (Detail_3) nicht an das übergeordnete Panel (Anlage_3) hochgemeldet werden kann (einfügen einer Schaltfläche aus dem STD_Symbolkatalog, wie in der Abbildung auf Seite "Parametrierung der Summenmeldung" gezeigt).

    Das Panel Detail_1 aus dem Anlagenbild Anlage_3 mit einer Panelanwahltaste (inkl. Hochmeldung) aufgeschalten werden kann. Dies ist prinzipiell möglich, doch entspricht nicht der angelegten Topologie.

    Das Panel Detail_3 mit einer Taste für die Panelqueranwahl aufgeschalten wird. Da die Hochmeldung von Alarmen mit diesem Objekt nicht funktioniert, wird eine Fehlermeldung im Überprüfungspanel ausgegeben.

  • Abbrechen/Schließen: Abbruch einer Überprüfung bzw. Schließen des Panels.

  • Liste drucken: Druckt die Ergebnis-Liste am definierten Standarddrucker.

  • Hilfe: Link in die Online-Hilfe.

zur Verfügung. Mit den beiden Checkboxen "Ergebnis in die Log-Datei schreiben" und "Ergebnis-Liste löschen bevor Prüfen" können weitere Details für die Ausgabe des Überprüfungsergebnisses festgelegt werden.
