Projektansicht

Die Projekt-Ansicht zeigt Ihnen übersichtlich die Panels, CTRL-Scripte, CTRL-Libraries (Bibliotheken), Textkataloge, Farbdatenbanken und Bilder Ihres Projekts, eingebundener Subprojekte und des WinCC OA-Installationsverzeichnisses.

Darüber hinaus bietet Ihnen die Projekt-Ansicht:

Anmerkung: Die Projekt-Ansicht ingnoriert Windows .lnk Datein (Shortcuts).

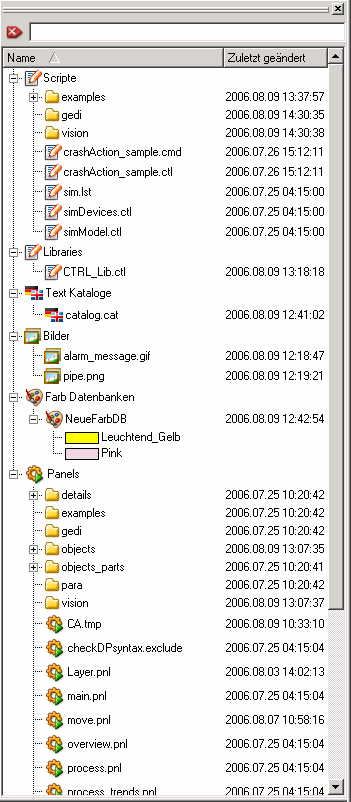

Abbildung 1. Projekt-Ansicht

Mit der Hilfe vom Textfeld im oberen Bereich der Ansicht suchen Sie Panels, Scripts, Libraries (Bibliotheken), usw. des Projektes/WinCC OA-Installationsverzeichnisses. Mit der F3-Taste wird der Fokus auf das Textfeld gesetzt und bereits geschriebene Filter markiert.

Anmerkung: Die letzten 20 Einträge innerhalb der Suche werden automatisch gespeichert und können mittels Combobox der Sucheingabe direkt ausgewählt werden.

Suche nach Scripts und Libraries

Die Scripts und Libraries werden in beiden Projekt- und Installationsverzeichnis gesucht.

Vorschaufenster

Panel und Bilder können in der Projekt-Ansicht in einem Pop-up-Vorschaufenster angezeigt werden. Ausgelöst wird diese Vorschau, wenn sich der Mauszeiger über einem Panel oder Bild in der Projekt-Ansicht befindet.

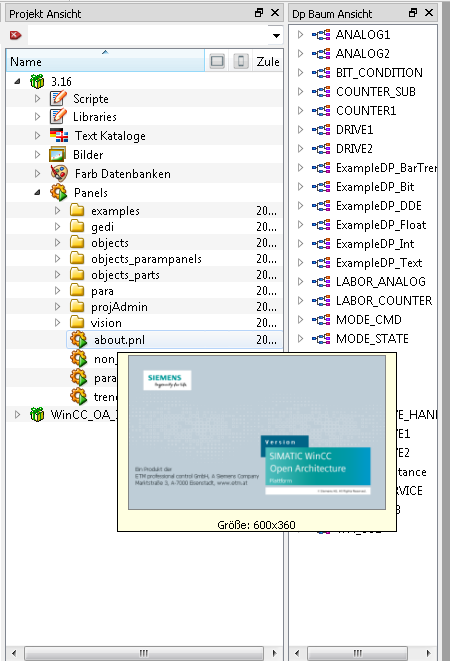

Abbildung 2. Vorschau des Panels about.pnl

Mit einem Doppelklick (oder durch Betätigen der Enter-Taste) auf ein Panel, Script, Library usw. öffnet sich dieses im Gedi automatisch und kann bearbeitet werden.

Bilder, Farben aus den Farbdatenbanken und Panelreferenzen können per Drag&Drop direkt aus der Projekt-Ansicht auf ein Panel oder Objekt gezogen werden (siehe Beispiel in Abbildung unten).

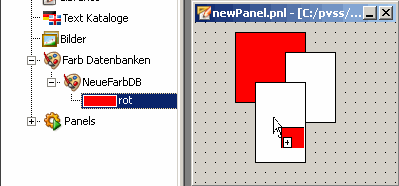

Abbildung 3. Beispiel für das Setzen einer Hintergrundfarbe per Drag&Drop aus der Farbdatenbank

In der Projekt-Ansicht können Sie verschiedene Aktionen abhängig vom Bereich durchführen:

Kontextmenü - Projekte

Abbildung 4. Projekt - Kontextmenü
Projekt entsperren

Um das Speichern mehrerer Änderungen in einem Subprojekt zu erleichtern, kann das Subprojekt selbst entsperrt werden. Geänderte Panels aus diesem Subprojekt werden dann immer dort gespeichert.

Dieses Verhalten kann mit dem Config-Eintrag [ui] subprojectsWritable aktiviert oder deaktiviert werden.

VORSICHT:
  1. Die Operationen in einem Subprojekt sind auf das Speichern beschränkt. Andere Dateioperationen (z.B.: Datei umbenennen oder löschen) können nicht verwendet werden.
  2. Das Entsperren ist auf Subprojekte beschränkt, und inkludiert nicht die Installation selbst.
  3. Zusätzlich zu Panels, können auch Message-Kataloge, Libraries und Skripte in Subprojekten gespeichert werden.
Pfad in die Zwischenablage Kopieren
kopiert den Pfad der selektierten Datei in die Zwischenablage z.B. "D:\WinCC_OA_Projects\highSpeedProgramming\scripts\libs\library1.ctl".
Relativen Pfad in die Zwischenablage Kopieren
kopiert den relativen Pfad der selektierten Datei in die Zwischenablage z.B. "scripts\libs\library1.ctl".

Kontextmenü - Skripte

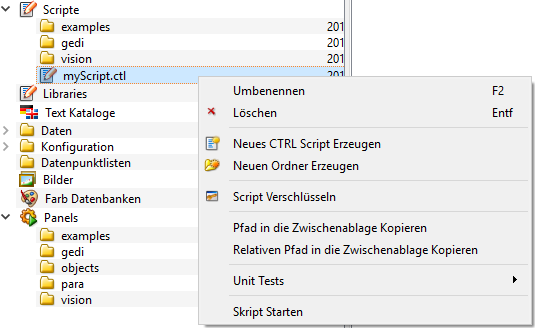

Abbildung 5. Skripte-Verzeichnis und Kontextmenü
Neue CTRL-Skripts hinzufügen

Klicken Sie mit der rechten Maustaste im Bereich unter Scripts und selektieren Sie die Option "Add New CTRL script" und geben Sie den Namen an.

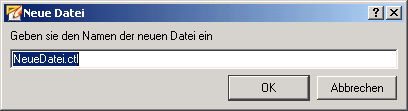

Abbildung 6. Name angeben

Es wird ein neues CTRL-Script erstellt. Um das Script zu bearbeiten, doppelklicken Sie auf das Script. Das Script wird im Script-Editor geöffnet.

Neue Verzeichnisse hinzufügen

Klicken Sie mit der rechten Maustaste im Bereich unter Scripts und selektieren Sie die Option "Add New Folder". Geben Sie den Namen an.

Script verschlüsseln
siehe Kapitel Verschlüsselung von CTRL-Scripts/Libraries
Pfad in die Zwischenablage Kopieren
kopiert den Pfad der selektierten Datei in die Zwischenablage z.B. "D:\WinCC_OA_Projects\highSpeedProgramming\scripts\libs\library1.ctl".
Relativen Pfad in die Zwischenablage Kopieren
kopiert den relativen Pfad der selektierten Datei in die Zwischenablage z.B. "scripts\libs\library1.ctl".
Unit Tests
  • Test Starten - Startet ein Unit-Test dieser Datei.

  • Alle Unit Tests Starten - Startet alle Tests, wenn andere Tests mit diesem Test verknüpft sind.

  • Skript Starten - Starte das selektierte Skript.

Beispiele

Beispiel starten - Startet ein Beispiel-Skript aus dem examples-Verzeichnis.

Kontextmenü - Bibliotheken

Neue CTRL-Libraries hinzufügen

Klicken Sie mit der rechten Maustaste auf Libraries und selektieren Sie die Option "Add New CTRL library". Geben Sie den Namen ein. Um das Script zu bearbeiten, doppelklicken Sie auf das Script. Das Script wird im Script-Editor geöffnet. (Siehe auch Einführung zu CTRL und Der Skript-Editor).

Script verschlüsseln
siehe Kapitel Verschlüsselung von CTRL-Scripts/Libraries.
Pfad in die Zwischenablage Kopieren
kopiert den Pfad der selektierten Datei in die Zwischenablage z.B. "D:\WinCC_OA_Projects\highSpeedProgramming\scripts\libs\library1.ctl".
Relativen Pfad in die Zwischenablage Kopieren
kopiert den relativen Pfad der selektierten Datei in die Zwischenablage z.B. "scripts\libs\library1.ctl".
Unit Tests
  • Test Starten - Startet ein Unit-Test dieser Datei.

  • Alle Unit Tests Starten - Startet alle Tests, wenn andere Tests mit diesem Test verknüpft sind.

  • Skript Starten - Starte das selektierte Skript.

Beispiele

Beispiel starten - Startet ein Beispiel-Skript aus dem examples-Verzeichnis.

Anmerkung: Libraries (Bibliotheken) können auch in Unterverzeichnissen des "libs"-Verzeichnisses gespeichert werden. D.h. unter [Projekt_Name]\scripts\libs\[Verzeichnis_Name].

Kontextmenü - Textkataloge

Neuen Textkatalog erzeugen
Klicken Sie mit der rechten Maustaste auf "Text Katalog" und selektieren Sie die Option "Neuen Katalog Erzeugen". Geben Sie den Namen ein. Mit der "Neuen Katalog Erzeugen"-Option erstellen Sie eine neue Katalog-Datei und mit der CTRL-Funktion getCatStr() können Katalog-Einträge ausgelesen werden. Ein Textkatalog enthält Fehlermeldungen oder Beschreibungen (Texte) eines Features. So müssen die Fehlermeldungen/ Beschreibungen nicht hartkodiert sein. Die WinCC OA-Textkataloge finden Sie unter wincc_oa_path\[Version]\msg\[Sprache].
Textkatalog-Editor

Innerhalb des Textkatalog-Editors enthält die erste Spalte das Keyword, welches den Eintrag bezeichnet. Die weiteren Spalten enthalten den tatsächlichen Text in den jeweiligen Sprachen.

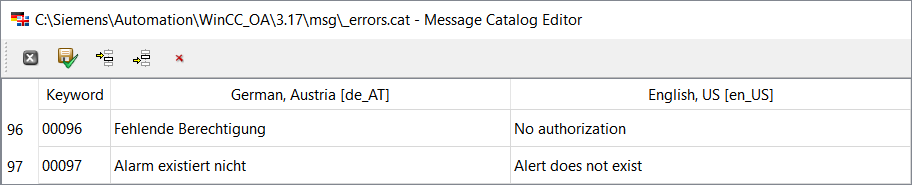

Abbildung 7. Textkatalog-Editor
VORSICHT:

Wenn WinCC OA Standardkataloge geändert werden wollen, muss davor händisch eine Kopie der Kataloge im Projekt erstellt werden.

Anmerkung:

Der Textkatalog ist beschränkt auf eine string Länge von 2048 pro Zeile. Um längere Strings zu verwenden, kann die "continuation" Zeilen Syntax verwendet werden, z.B.:

msgKey, Das ist ein laaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa..\
aaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa..\
aaaaaaanger Text!

Das erste Zeichen einer fortgesetzten Zeile muss ein Leerzeichen sein und wird im weiteren Verlauf automatisch ersetzt.

Kontextmenü - Bilder

Ein neues Bild hinzufügen
Klicken Sie mit der rechten Maustaste auf "Pictures" und selektieren Sie die Option "Add new picture". Welche Grafikformate im GEDI unterstützt werden, siehe Grafische Gestaltung der Panels.
Anmerkung:
  • Beachten Sie, dass die Bilder, die in der Ansicht erstellt werden, PNG-Dateien (Default) sind. Sie können ein Bild jedoch in einem anderen Format mit der Hilfe vom Image-Editor speichern. (Doppelklicken Sie auf das Bild und der Editor wird geöffnet). Um das gespeicherte Bild in der Ansicht anzuzeigen, aktualisieren Sie die Ansicht über das Edit-Menü -> Reload Project View.
  • Beachten Sie zusätzlich, dass Bilder, die nicht in der Projekt-Ansicht erstellt werden, in der Ansicht erst nach Neustart des Editors angezeigt werden.
Anmerkung: Die Industry Graphic Library V 1.0 wurde in den Bilder-Ordner integriert. Sie stellt eine breite Auswahl an SVG-Grafiken zur Verfügung. Der Übersichtskatalog kann in der WinCC OA Installation unter wincc_oa_path/help/IndustryGraphicLibraryOverview.pdf gefunden werden.

Icon Themes

Ein Icon-Theme wird als Unterordner innerhalb des "pictures"-Verzeichnisses erstellt. Es wird über den Config-Eintrag [ui] activeIconTheme für das Projekt definiert, oder zur Laufzeit mit der Funktion setActiveIconTheme() gesetzt. Das gegenwärtig eingesetzte Theme wird mit getActiveIconTheme() abgefragt.

Wenn ein Icon-Theme aktiv ist, verändert sich die Suchreihenfolge. Zuerst durchsucht das UI den Icon-Theme-Unterordner und erst danach die anderen Ordner.

z.B.: Für ein Icon-Theme "themes/one" und einer Suche nach "subdir/pic.png", wird zunächst in "pictures/<theme>/subdir/pic.png" gesucht und erst danach in "pictures/subdir/pic.png".

Icon Themes können für folgende Objekte eingesetzt werden:

  • alle füllbaren Objekte, z.B.: Rechteck, Kreis, usw. (mit dem Attribut "fill")
  • Schaltflächen (mit den Attributen "fill", "buttonDownPixmap", "buttonUpPixmap")
  • Trend (mit dem Attribut "backgroundImage")
  • Tree Widget (mit den Methoden setIcon(), setIconAdjusted())
  • Label widget (mit den Attributen "image", "fill")
  • Panel (mit dem Attribut "background")
Anmerkung:

Es wird empfohlen die Icons in einem Unterordner unterhalb des pictures/themes-Ordners anzulegen. Dies ist allerdings nicht zwingend notwendig. Z.B.: ein Icon-Theme "themes/one" hat den Unterordner as: pictures/themes/one

Icons mit dem gleichen Namen in verschiedenen Themes sollten die gleiche Größe haben. Z.B.: themes/one/pic.png sollte genauso groß sein wie themes/two/pic.png

Bei Anwendung von nicht geteilten Icons (z.B. deaktivieren der "shared" Checkbox im Fülltyp-Selektor) wird kein Icon-Theme verwendet und die Datei wird aus dem Bilder-Unterordner des Panels geladen.

Farb-Datenbanken

Neue Farb-Datenbank hinzufügen
Dient zum Anlegen eigener Farbdatenbanken bzw. Farbnamen. Sie können für Ihre Projekte eigene Farbdatenbanken mit beliebigen Farbnamen anlegen und verwenden. Klicken Sie mit der rechten Maustaste auf "Farb Datenbanken" und selektieren Sie die Option "Neue Datenbank hinzufügen".Danach können Sie mit der Option "Neue Farbe hinzufügen" neue Farben definieren. Es wird der Farbselektor geöffnet in dem Sie neue Farben definieren können. (Für Beschreibung des Farbselektors siehe KapitelEigenschaften von Grafikobjekten (Registerkarte Standard). Die Farbdatei wird im Projektverzeichnis gespeichert, z.B."<projektverzeichnis>/colorDB/".
Einen Alias definieren
Aliase dienen der funktionsorientierten Farbbezeichnung. Genauso wie man neben dem Farbnamen den RGB-Code eingibt, kann auch ein Alias-Farbname definiert und verwendet werden. So werden Aliase z.B. bereits im Symbolkatalog eingesetzt.Klicken Sie mit der rechten Maustaste auf "Farb Datenbanken" und selektieren Sie die Option "Neuen Alias hinzufügen". Geben Sie den Namen ein.
Anmerkung: Wenn ein User Interface mit der -extend-Option geöffnet wird und Sie nachher ein GEDI in einem anderen UI öffnen, können keine neue Farben über GEDI erstellt werden. Die Erstellung von Farben ist nicht erlaubt, da GEDI zusätzlich über das erste User Interface geöffnet werden könnte und so Inkonsistenzen entstehen könnten. Der Bereich "Farb Datenbank" wird mit einem Schloss-Icon in dem gesperrten GEDI gekennzeichnet.
Wichtig: Die enthaltene Siemens-Farbpalette darf nur für Siemens spezifische Applikationen verwendet werden.

Panels

Unter Panels werden alle Projekt-Panels angezeigt. Die Option "Zeige Sicherungspanels" (rechter Mausklick) werden die Panel-Sicherungen angezeigt. Die Option "Open in QuickTest Module" öffnet ein Panel in Quick-View (Laufzeit-Modus).

Löschen und Umbenennen von Panels, Scripts, Libraries, Katalogen, Bildern, Farben

Um ein Panel oder ein Script usw. zu löschen, klicken Sie mit der rechten Maustaste auf das Panel bzw. auf das Script und selektieren Sie die Option "Löschen" (alternativ dazu kann auch die Entf-Taste verwendet werden). Umbenennen Sie ein Panel durch Betätigen der F2-Taste oder durch einen Rechtsklick auf das Panel bzw. auf das Script und die Option "Umbenennen".

Erweiterbarkeit der Projekt-Ansicht

Die Projekt-Ansicht kann erweitert werden. Es können neue Spalten und Inhalte der Spalten hinzugefügt werden. Verwenden Sie dazu die folgenden Funktionen: pvAddColumn(), pvAddSeparator(), pvConnect(), pvSetItemText().

Anmerkung: Änderungen der Sichtbarkeit, z.B. hinzufügen/löschen von Spalten werden erst nach einem Neustart des GEDIs sichtbar!
