Initialisieren/Position ändern

Das Objekt wird in Abhängigkeit der Wertänderung des selektierten Datenpunktes verschoben. Die Änderungen in Richtung der X-Achse und der Y-Achse werden getrennt parametriert.

Ergebnis: Das Objekt zeigt durch seine Position den Wert des Datenpunktes an.

Beispiel: Die Position eines Reglers abhängig von der Temperatur.

Berechnungsgrundlage für die Position des Referenzpunktes kann der WinCC OA Wertebereich, den Sie als Datenpunktkonfig im Modul PARA angelegt haben, oder es können fixe Werte sein.

Die Neupositionierung kann absolut zum Panelursprung oder relativ zur Ausgangslage des Objektes erfolgen.

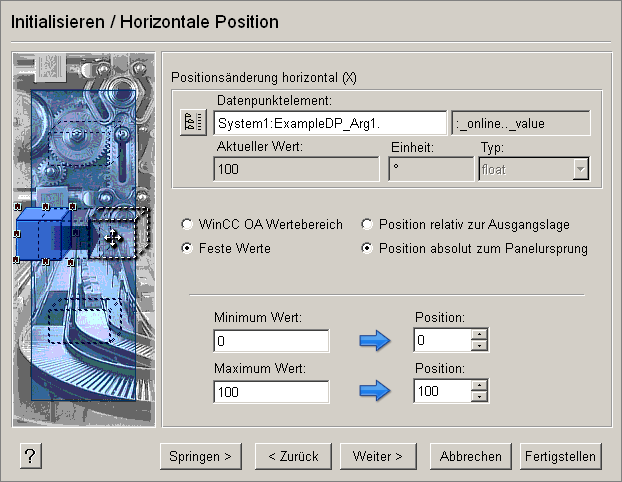

Abbildung 1. Positionsänderung horizontal

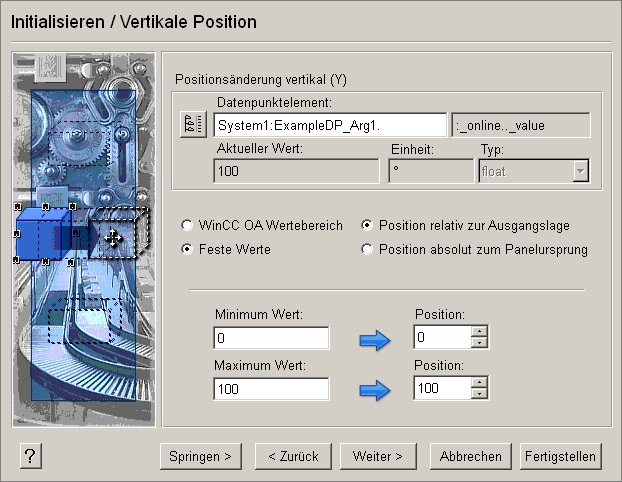

Abbildung 2. Positionsänderung vertikal

Beispiel

Damit können Sie zum Beispiel bei einer Messsäule einen Zeiger parallel zur Höhe, abhängig vom gemeinsamen Datenpunkt darstellen, bzw. entsprechend dem Onlinewert verschieben. Kontrollieren Sie die Koordinaten der jeweiligen Anfang und Endpositionen Ihrer Messsäule in Pixel z.B. seien [400, 40] der Anfang und [400, 240] der Messsäule. Die Säule ist dann 200 Pixel in Y-Richtung.

  1. Wählen Sie den Onlinewert des Datenpunktes, z.B. ExampleDP_Arg1. (siehe Abbildung oberhalb).

  2. Wählen Sie Feste Werte und Position relativ zur Ausgangslage.

  3. Geben Sie für den "Minimum Wert" 0 für den "Maximum Wert" 100 an.

  4. Geben Sie 0 als "Position" für den Minimumwert an und 200 als Position für den Maximumwert.

  5. Klicken Sie Fertigstellen.

  • Wenn die Verschiebung um feste Werte erfolgen soll, so geben Sie die Grenzwerte in absoluten Zahlen und die zugehörigen Positionen in Bildschirmpixel (Auflösung) ein.

  • Wenn die Verschiebung dem WinCC OA Wertebereich entsprechen soll, so geben Sie nur die zugehörige Position in Bildschirmpixel (Paneleinheit, auflösungsabhängig) ein.

Öffnen Sie das Panel im VISION und beobachten Sie, wie sich die Position (z.B. Ihrer Linie, des Bezugssystems) abhängig vom Onlinewert ändert. Mit dem Wert 45 ist Ihr "Zeiger" gemeinsam mit der "Quecksilbersäule" auf 45° verschoben.
