Wert anzeigen

Die Option "Wert anzeigen" kann für Objekte, die einen Wert anzeigen können wie z.B. Textfeld selektiert werden. Bei jeder Änderung des ausgewählten Datenpunktes wird dieser Datenpunktwert auf das Objekt geschrieben.

Sie können Einträge (Textaufschriften oder Zahlenwerte) in Grafikobjekten variabel (abhängig von DPs) gestalten.

Die Werte können die Formate Text, ganze Zahl oder Fließkommazahl aufweisen. Zusätzlich kann eine exponentielle Darstellung des Wertes gewählt werden.

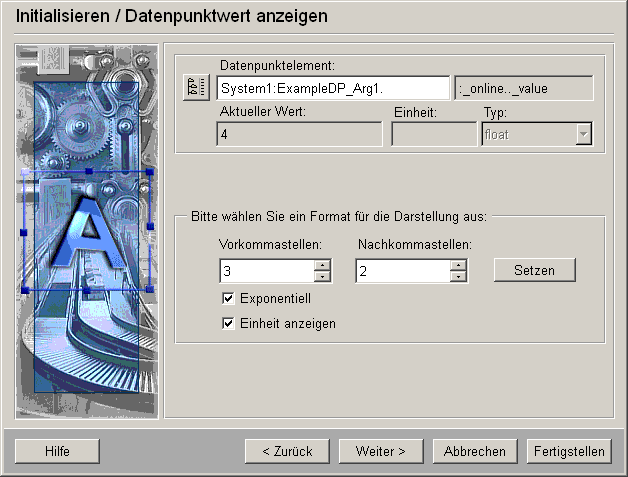

Abbildung 1. Panel "Initialisieren" - Datenpunktwert anzeigen - Typ float

Abbildung 2. Panel "Initialisieren" - Datenpunktwert anzeigen - Typ string

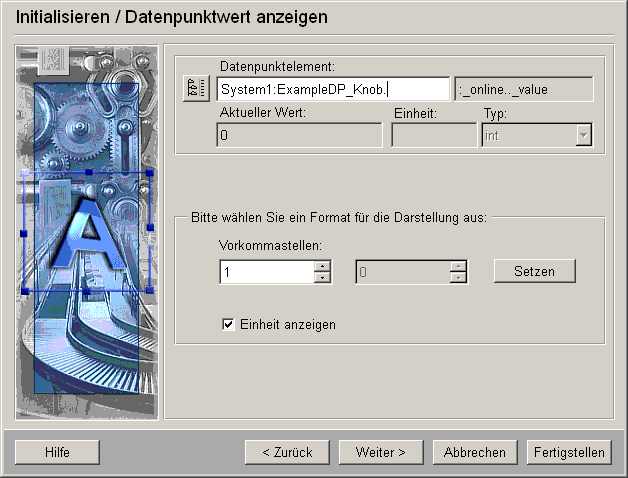

Abbildung 3. Panel "Initialisieren" - Datenpunktwert anzeigen - Typ int

Wie zeige ich einen wert an (einfache parametrierung)

  1. Wählen Sie ein Objekt wie ein Textfeld aus über die Öffne Attribut Wizard Schaltfläche.

  2. Das "Initialisieren"-Fenster wird geöffnet. Selektieren Sie die Option Wert anzeigen.

  3. Das Initialisieren / Datenpunktwert anzeigen-Fenster (siehe Abbildung oberhalb).

  4. Selektieren Sie den Datenpunkt über den Datenpunktselektor.

  • Wenn das Format des Datenpunkts ein Text (string) ist, definieren Sie im entsprechenden Feld die Anzahl der Textstellen.

  • Wenn das Format des Datenpunkts eine ganze Zahl (integer) ist, definieren Sie im entsprechenden Feld die Anzahl der Stellen.

  • Wenn das Format des Datenpunkts eine Fließkommazahl (float) ist, definieren Sie im entsprechenden Feld die Anzahl an Vor- und Nachkommastellen.

  • Weiters definieren Sie durch aktivieren der Checkbox Exponentiell und Einheit anzeigen die Anzeige des Datenpunktwertes.

  • Sie können auch die Einheit des Datenpunktes anzeigen, wenn Sie eine Einheit für den Datenpunkt im PARA-Modul definiert haben. Aktivieren Sie die Checkbox Einheit anzeigen um die Einheit anzuzeigen und die Checkbox Exponentiell um den Wert exponential anzuzeigen.

  1. Mit Setzen wird das Format auf den Datenpunkt übertragen.
