Objekt aktivieren

Das Grafikobjekt wird bei Änderung des selektierten Datenpunktes über oder unter einen eingegebenen Grenzwert im Panel aktiv oder nicht aktiv bedienbar geschaltet.

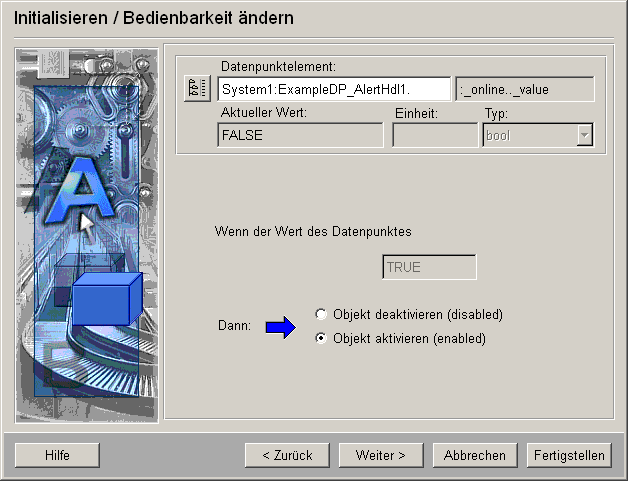

Abbildung 1. Bedienbarkeit ändern (Objekt aktivieren)

Beispiel

Angenommen, es soll verhindert werden, dass im Normalbetrieb ein Objekt manipuliert werden kann. Mit der Definition eines Grenzwertes bleibt das Objekt unbedienbar. So kann z.B. ein Ventil nur im Zustand automatisch nicht bedienbar sein, im Zustand manuell dürfen hingegen Eingriffe vorgenommen werden.

  1. Wählen Sie den Onlinewert des Datenpunktes, z.B. ExampleDP_AlertHdl1. (siehe Abbildung).

  2. Deaktivieren Sie das Objekt, indem Sie Objekt deaktivieren (disabled) wählen.

  3. Klicken Sie auf Fertigstellen.

Öffnen Sie dieses Panel im VISION, so wird das Grafikobjekt nur aktiv (bedienbar), wenn der Originalwert FALSE gesetzt ist. Mit diesem Wert wird das Objekt ausgegraut (disabled) dargestellt.
