Video Objekt Explorer

Der Video Objekt Explorer dient zur Konfiguration aller Videoobjekte und Arbeitsplätze.

Er bietet folgende Funktionalitäten:

• Anlegen von neuen Videoobjekten und Arbeitsplätzen

• Konfiguration von bestehenden Videoobjekten

• Sperren von Konfigurationen

• Löschen von bestehenden Videoobjekten

• Anzeigen von Statusinformationen bestehender Videoobjekte

• Anzeigen des Betriebsstatus bestehender Videoobjekte

• Anzeigen von Livebildern von Kameras

Aufgerufen wird der Video Objekt Explorer über die Registerkarte Video im Systemmanagement nachdem alle Schritte zum Einbinden des Video_OA Addons durchgeführt wurden.

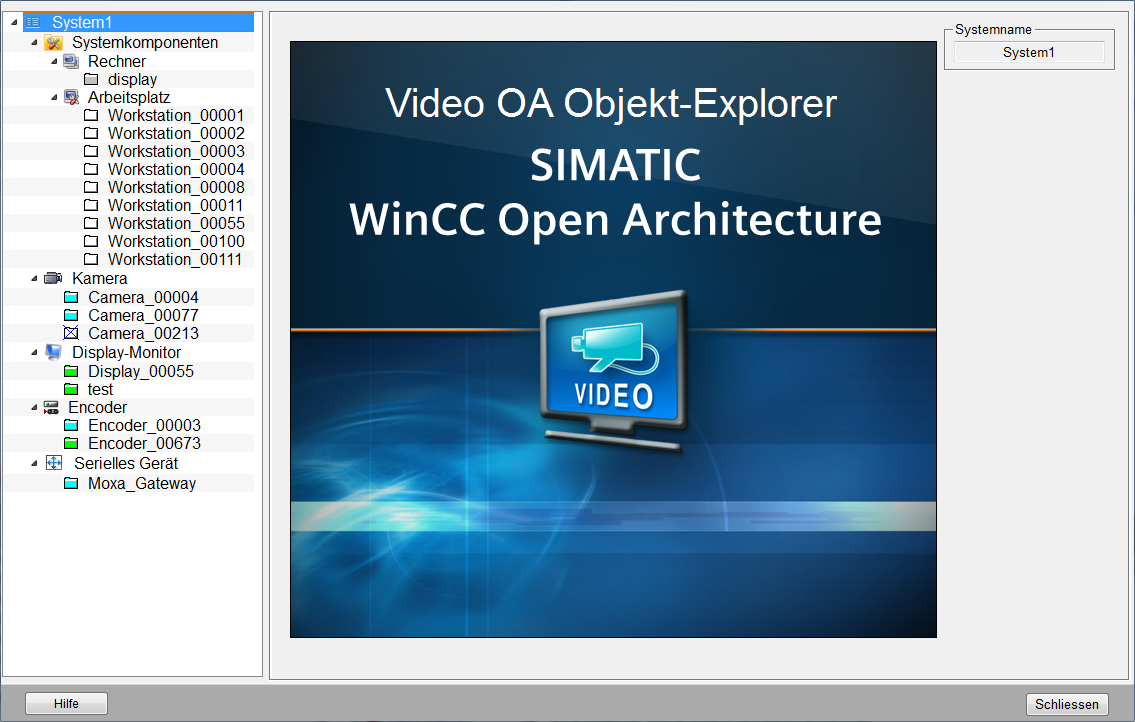

Auf der linken Seite werden alle Videoobjekte nach Typ sortiert und in einer Baumstruktur angezeigt:

• System

• System Komponenten (Encoder-Pool, Export Server, FTP Alarm Receiver, Rechner, Aufzeichnungen, Kreuzschienen, RTSP-Server und Arbeitsplatz)

• Kamera

• Display Monitor

• Encoder

• Serielles Gerät

Im rechten Fensterbereich werden die Panels zu Konfiguration bzw. Statusanzeigen der gewählten Objekte dargestellt.

Statussymbole

Systemstatus

• - Der Video-Manager und alle CTRL-Komponenten sind auf dem aktiven Rechner in Betrieb
• - Es sind nicht alle CTRL-Komponenten auf dem aktiven Rechner in Betrieb
• - Der Video-Manager auf dem aktiven Rechner läuft nicht. In diesem Fall ist es egal, ob die CTRL-Komponenten auf dem aktiven Rechner in Betrieb sind.

Objektstatus

• - Objekt ist nicht konfiguriert
• - Verbindungsfehler
• - Aktiv
• - Verbindungsaufbau
• - Unbekannt
• - Deaktiviert
• - Keine Verbindung

Arbeitsplatz-Status

• - User Interface läuft
• - Das User Interface läuft, aber die Verbindung zum Bedienpult ist gestört
• - Das User Interface läuft nicht
