Sequenzen

Mit Sequenzen können vorher in Kameralisten definierte Kameras auf EWOs oder Display-Monitoren aufgeschaltet und definierte Festpositionen angefahren werden.

Kameralisten können für beliebig viele Sequenzen genutzt werden. Sequenzen können voll automatisch abgefahren werden. Der Anwender hat zusätzlich die Möglichkeit einer Sequenz jederzeit zu pausieren oder schrittweise abzufahren.

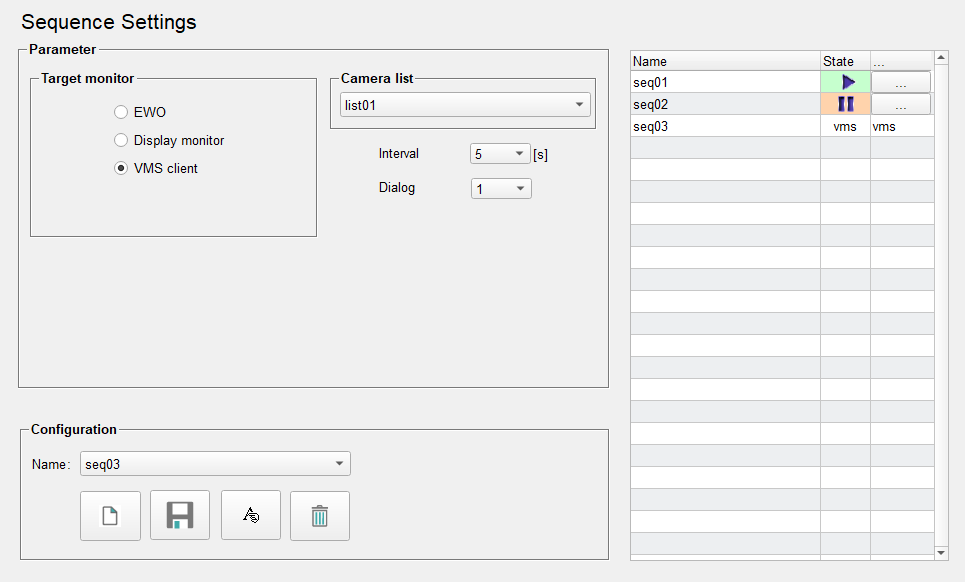

Über den Button „Sequenzen“ im Systemmanagement auf der Registerkarte Video öffnet sich das folgende Panel:

Ziel-Monitor

Hier wird ausgewählt ob die Sequenz auf einem EWO, einem Display-Monitor oder einem Video Management System (VMS) aufgeschaltet werden soll.

Konfiguration EWO
Parameter Beschreibung
Name

Im angezeigten Textfeld muss der Name des EWOs angegeben werden.

Anmerkung: Als Referenz eingesetzte EWOs können nicht adressiert werden.
Intervall Zeit in Sekunden nach der die Sequenz zum nächsten Schritt springt.
Dialognummer Dialog des EWOs (1-24) in dem das Bild aufgeschaltet werden soll. Die Applikation muss die entsprechende Grideinstellung zur Verfügung stellen.
Arbeitsplatz Nummer (Managernummer des User Interfaces) des Arbeitsplatzes auf dem die Sequenz aufgeschaltet werden soll.
Konfiguration Display-Monitor
Parameter Beschreibung
Name Über eine Auswahlliste muss ein bereits bestehender Display-Monitor ausgewählt werden.
Intervall Zeit in Sekunden nach der die Sequenz zum nächsten Schritt springt.
Dialognummer Dialog des Display-Monitors (1-24) in dem das Bild aufgeschaltet werden soll. Die Applikation muss die entsprechende Grideinstellung des Display-Monitors zur Verfügung stellen.
Konfiguration VMS
Parameter Description
Intervall Zeit in Sekunden nach der die Sequenz zum nächsten Schritt springt.
Dialognummer Dialog des VMS-Clients (1-24) in dem das Bild aufgeschaltet werden soll. Die Applikation muss die entsprechende Grideinstellung des Display-Monitors zur Verfügung stellen.

Kameraliste

Über diese Auswahlliste kann eine der bereits angelegten Kameralisten für die Sequenz ausgewählt werden.

Anmerkung: Wird hier eine Kameraliste verwendet, in der Kameras aus unterschiedlichen Systemen enthalten sind, so werden auf einem Display-Monitor nur die Kameras des eigenen Systems angezeigt. Auf einem EWO werden alle Kameras angezeigt.

Kreuzschienensequenz

Sollen Kameras die über eine analoge Kreuzschiene an das System gekoppelt sind in einer Sequenz dargestellt werden, kann eine Kreuzschienensequenz konfiguriert werden. Hierbei wird die Sequenz auf einem Ausgang der Kreuzschiene aufgeschaltet. Das hat den Vorteil, dass auf der digitalen Seite nur ein Bild aufgeschaltet wird und nicht im Zyklus der Sequenz Pool-Kanäle gewechselt werden. Voraussetzung ist eine Kamera die als analoge Kamera auf den Encodereingang verbunden ist, der für die Sequenz genutzt wird. Dieser Encoderkanal kann nicht als Pool-Kanal für die Kreuzschiene genutzt werden.

Konfiguration

Hier kann über die Auswahlliste eine bereits bestehende Sequenz angelegt werden. Außerdem stehen folgende Schaltflächen zur Verfügung:

erstellt eine neue Sequenz

speichert die aktuelle Sequenz

benennt die aktuelle Sequenz um

löscht die aktuelle Sequenz

Tabelle

In der Tabelle auf der rechten Seite werden alle Sequenzen des lokalen Systems mit Namen und Status angezeigt. Beim Status einer Sequenz wird zwischen

  • Rot mit Stoppsymbol (=Sequenz ist nicht vollständig parametriert),

  • Orange mit Pausesymbol (=Sequenz steht)

  • Grün mit Playsymbol (=Sequenz läuft)

unterschieden.

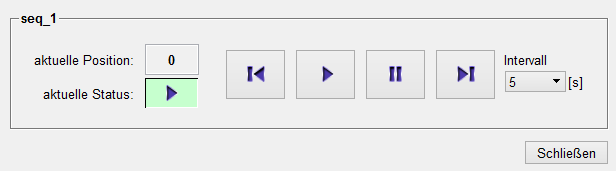

Über den Button in der Tabelle kann das Bedienfenster einer Sequenz geöffnet werden.

Über dieses Panel kann die Sequenz gestartet und gestoppt, einen Schritt vorwärts oder rückwärts gesprungen und das Intervall (1-60 Sekunden) definiert werden.
