KPI Wizard - Übersicht
Mit dem Übersicht-Panel können Sie den Status Ihrer Anlage über die KPIs, die über KPI-Wizard - Definition und KPI- Wizard -Zuweisung-Panels erstellt wurden, überwachen.
Die unterschiedlichen Teile des Übersicht-Panels sowie die Verwendung des Panels, werden im Folgenden näher beschrieben:
Die folgende Abbildung zeigt das Übersicht-Panel
Das Panel besteht aus den folgenden Teilen: Datenpunkt & Anlagenmodellansicht, KPI-Instanzansicht und KPI Instanz-Trendansicht.
Datenpunkt & Anlagenmodellansicht
Die Datenpunktansicht zeigt den Datenpunktbaum des Systems. Die Anlagenmodellansicht wiederum den Anlagenmodellbaum. Über die Schaltflächen im unteren Teil des Panels kann zwischen PARA und Anlagenmodellansichten gewechselt werden, sowie eine KPI-Instanz neu berechnet werden:
Über diese Schaltfläche kann eine KPI Instanz
neu geladen werden. Beachten Sie, dass die Instanz nur neu geladen wird, aber nicht

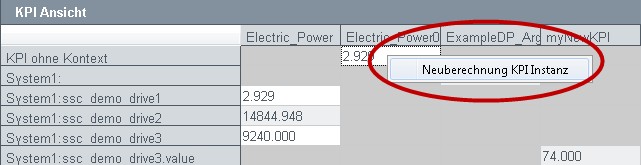

neu berechnet wird. Um die Instanz neu zu berechnen, selektieren Sie eine Instanz
aus der KPI-Ansicht und klicken Sie mit der rechten Maustaste auf die Instanz. Die
Option "Neuberechnung KPI Instanz" wird angezeigt. Selektieren Sie die Option und
die KPI wird neu berechnet. Beachten Sie, dass diese Option nur benötigt wird, wenn
die Option "Kein Trigger" im Zuweisungspanel selektiert wurde.
Über
diese Schaltfläche können alle KPI Instanzen neu geladen werden
Öffnet das PARA-Modul
Öffnet den Anlagenmodelleditor
Die
Diskrete Werte-Checkbox steht nur zur Verfügung, wenn eine KPI-Instanz auf eine
eingebaute ssc_predictCondition-Funktion basiert und die KPI-Instanz im Übersicht-Panel selektiert wird. Die
ssc_predictCondition berechnet den Status eines WinCC OA -Systems anhand eines
vorher generierten Random
Forest-Modells und anhand der aktuellen Datenpunktwerte. Die Diskrete
Werte-Checkbox schaltet von einer kontinuierlichen Ansicht zu einer kategorischen
Ansicht im Übersicht-Panel. Beachten Sie,
dass die Checkbox nur aktiviert ist, wenn ein statistisches Modell für die KPI-Kalkulation verwendet
wird. Siehe Kapitel "Diskrete Werte" für
ein Beispiel.
KPI-Instanzansicht
In der KPI-Instanzansicht können KPIs überwacht, sowie neu berechnet werden.

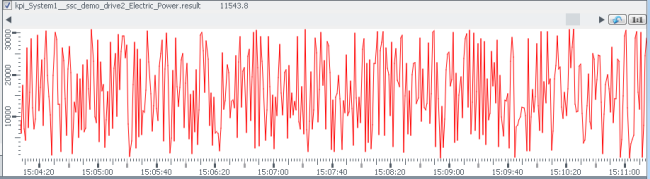

KPI-Instanz-Trendansicht
Die Trendansicht zeigt die selektierte KPI auf der Zeitachse an. Optionen wie "Gehe zur Jetztzeit", "Gehe zum Lineal" usw. sind über Rechtsklick im Trendbereich verfügbar.
