Formatierte Anzeige eines Wertes in einem Textfeld
Die Animation "Formatierte Anzeige eines Wertes in einem Textfeld" des ScriptWizards ermöglicht es, den Inhalt eines Textfeldes zu setzen, sowie das Aussehen und eine Einheit zu definieren.

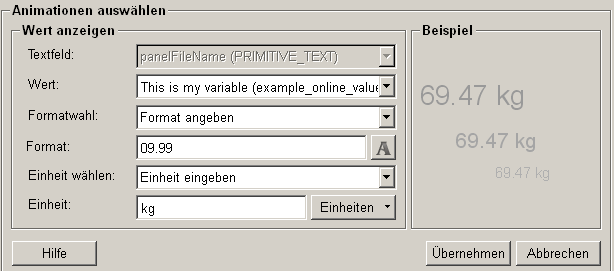

Aufbau
Im Folgenden eine Auflistung mit einer entsprechender Erklärung der verfügbaren Einstellungsmöglichkeiten sowie Schaltflächen der Animation "Formatierte Anzeige eines Wertes in einem Textfeld".
Textfeld
Die Auswahlliste enthält alle verfügbaren Textfelder. Die Auswahl legt fest, in welches Textfeld der Wert geschrieben werden soll.
Wert
Der Wert entspricht dem Text, welcher innerhalb des Textfeldes angezeigt wird. Hierbei kann entweder ein neuer Text eingegeben werden, oder eine bereits definierte Variable gewählt werden, welche den Text für das Textfeld enthält. Bei Variablen für Datenpunkt Verbindungen wird deren Beschreibung und in Klammer der Variablenname angezeigt. Für die Verwendung eines statischen Wertes kann die Option "..." innerhalb der Auswahlliste verwendet werden.
Hinweis
Um den Wert eines Datenpunktes in einem Textfeld auszugeben, weisen Sie diesen erst einer neuen Variablen zu und schreiben sie diese anschließend an das gewünschte Textfeld.
Formatwahl
Folgende Optionen stehen für das Format des Textfeldes zur Verfügung
Kein Format verwenden => Es wird das Format automatisch zugewiesen.
Format angeben => Ermöglicht die Auswahl eines eigenen Formatstring. Siehe Format.
Format
Ermöglicht das Angeben eines benutzerdefinierten Formates. Dieses kann durch
Verwendung des Auswahltools
festgelegt werden. Der Auswahldialog ermöglicht Angaben über die Anzahl der Stellen vor sowie
nach dem Komma. Zusätzlich lässt sich das Vorzeichen ein- bzw. ausblenden.
Einheit wählen
Folgende Optionen stehen für die Einheit des Textfeldes zur Verfügung:
Keine Einheit => Es wird die Einheit automatisch angegeben.
Einheit angeben => Eine eigene Einheit kann festgelegt werden. Siehe Einheit.

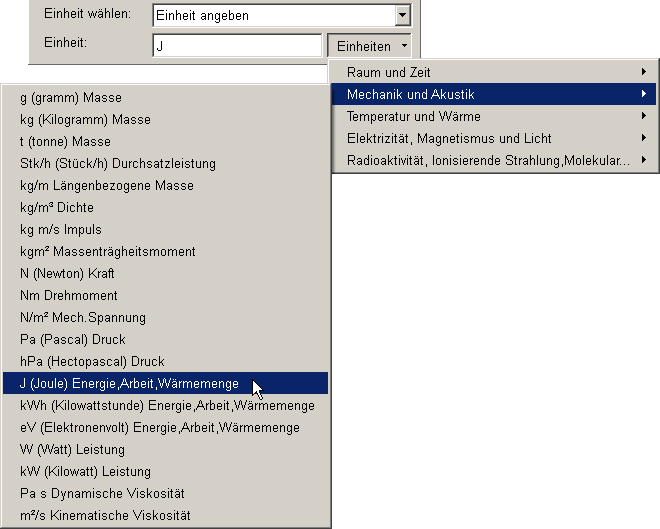

Einheit
Ermöglicht die Auswahl einer benutzerdefinierten Einheit. Diese kann entweder manuell oder mittels Auswahlmenü aus bereits bestehenden Einheiten gewählt werden.
Beispiel
Bewegt man den Mauszeiger auf dieses Feld, wird die momentan eingestellte Animation dargestellt.
Hilfe
Die Hilfe Schaltfläche öffnet die WinCC OA 3.14 Hilfe Datei und ermöglicht damit den Zugriff auf zusätzliche Informationen über die Funktion "Formatierte Anzeige eines Wertes in einem Textfeld".
Übernehmen
Durch das Betätigen der "Übernehmen" Schaltfläche wird der Abschnitt für das Setzen des formatierten Wertes in die momentane Funktion eingefügt.
Abbrechen
Durch das Betätigen der "Abbrechen" Schaltfläche wird diese Funktion verworfen und es kann eine neue Animation für den ScriptWizard gewählt werden.
