WinCC OA Daten abfragen mit MS Excel

Dieses Beispiel zeigt Ihnen, wie Sie Werte mit MS Excel abfragen.

Für dieses Beispiel wird die folgende Konfigurationsoption verwendet:

Consumer, Provider (EXE und DLL), DM und Archive auf einem gemeinsamen Rechner.

Alle verwenden die Config-Datei des WinCC OA Projektes, die Installation erfolgt durch die WinCC OA Installation. Die Kommunikation zwischen dem Provider und dem Consumer (Provider-DLL) erfolgt über COM.

Gehen Sie wie folgt vor:

  1. Fügen Sie den WCCOAoledb manager-Eintrag zu der progs-Datei unter WinCC_OA_Project_Path/config hinzu
    • windows/WCCOAoledb | manual | 30 | 2 | 2 |
    Anmerkung:

    Der WCCOAoledb-Eintrag muss mit dem |-Zeichen enden. Achten Sie darauf, dass kein Leerzeichen am Ende des Eintrages vorhanden ist!

  2. Registrieren Sie die folgenden Komponenten als Administrator über die Kommandozeile.

    Bevor die Komponenten registriert werden, wechseln Sie in das Verzeichnis WinCC_OA_Installationspfad/bin/windows.

    Beachten Sie, dass die Komponenten in der folgenden Reihenfolge registriert werden müssen:

    1. WCCOAoledb.exe /regserver
    2. regsvr32WCCOAOleDbExeps.dll
    3. regsvr32WCCOAoledb.dll
    Anmerkung:

    Beachten Sie den Namen des Providers WCCOAoledb OLE DB Provider und dass der Provider 32-Bit ist. Daher muss der Manager zu der Progs-Datei des Projektes unter Windows 64-Bit hinzugefügt werden.

  3. Starten Sie Ihr WinCC OA-Projekt und denWCCOAoledb-ManagerinderKonsole:

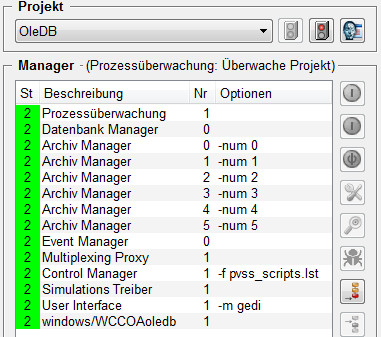

    Abbildung 1. WinCC OA-Konsole und der WCCOAoledb-Manager
  4. Öffnen SieMicrosoft Excelund das Menü Daten. Aus demDaten-Menü, selektieren Sie die Option"Aus anderen Quellen".

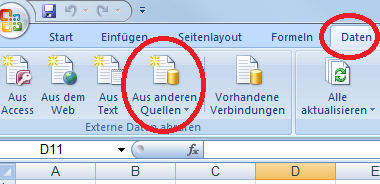

    Abbildung 2. Microsoft Excel: Menü Daten -> Option "' Aus anderen Quellen "
  5. Im Datenverbindungs-Assistent, selektieren Sie die Option "Weitere/erweiterte". Klicken Sie aufWeiter >

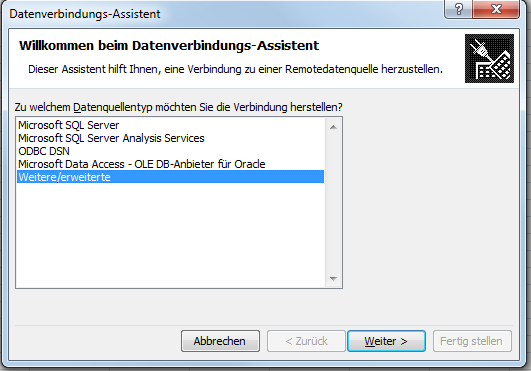

    Abbildung 3. Microsoft Excel: Datenverbindungs-Assistent-> Option "'Weitere/erweiterte"

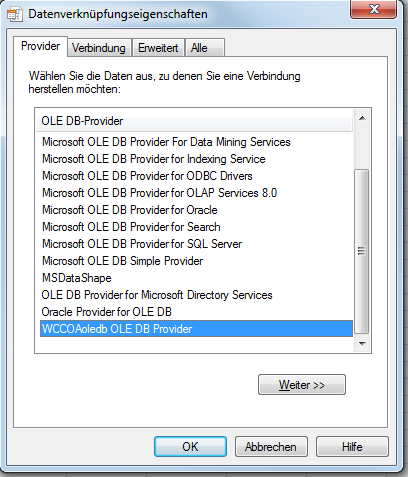

  6. Selektieren Sie die Option "WCCOA oledb OLE DB Provider" und klicken Sie aufWeiter >>

    Abbildung 4. Microsoft Excel: Datenverbindungs-Assistent-> Option "'Weitere/erweiterte"-> "Provider"
  7. Auf der RegisterkarteVerbindungklicken Sie auf dieOK-Schaltfläche. Die Datenquelle muss nicht angegeben werden.

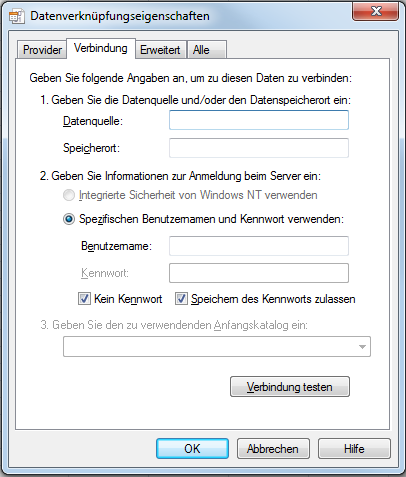

    Abbildung 5. Microsoft Excel: Datenverbindungs-Assistent -> Datenverknüpfungseigenschaften-> Registerkarte "Verbindung"
  8. Selektieren Sie entweder die Werte (HISTVAL)- oder Alarme (ALERTS)-Tabelle.

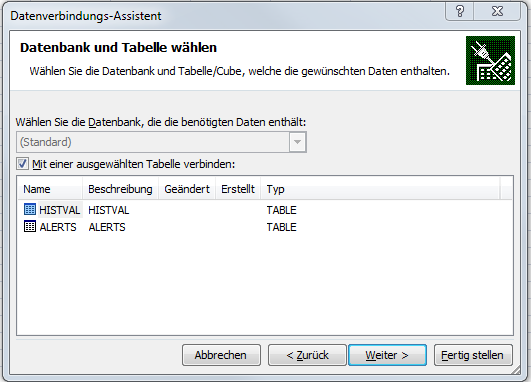

    Abbildung 6. Selektieren Sie die Datenbanktabelle
  9. Selektieren Sie wie und wo die Daten angezeigt werden sollen und klicken Sie auf OK.

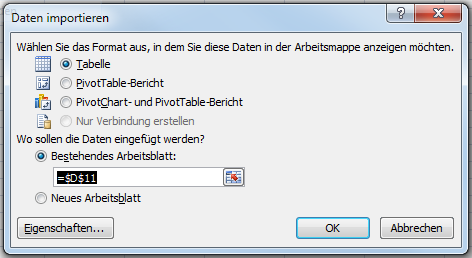

    Abbildung 7. Microsoft Excel, Daten importieren-Option
  10. Die Daten werden im Excel angezeigt.

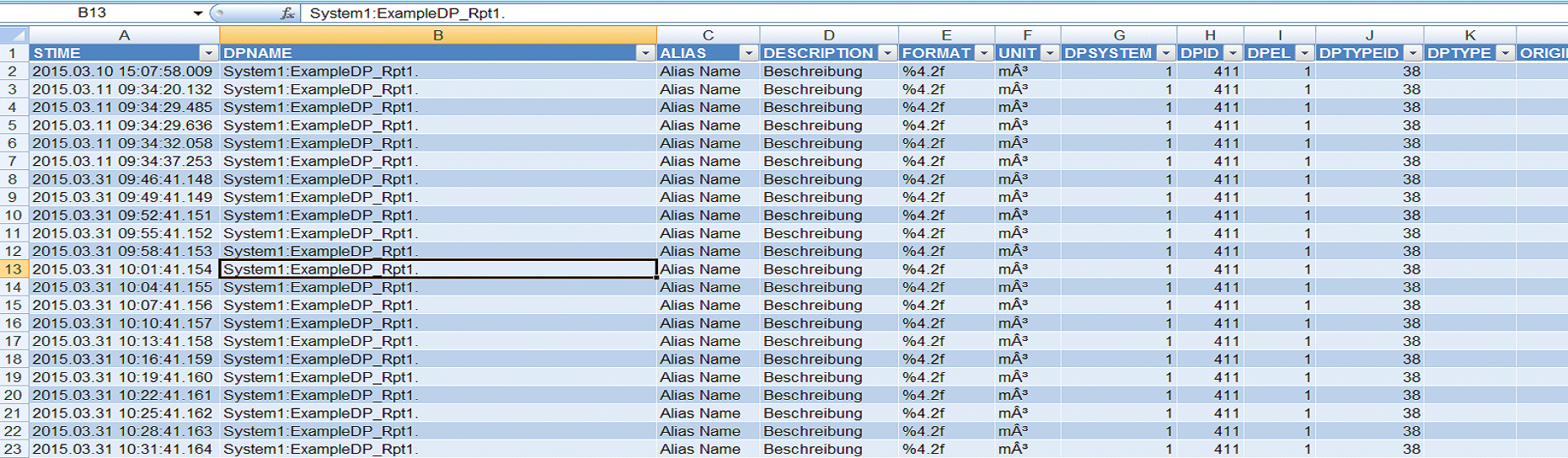

    Abbildung 8. Werte im Microsoft Excel

SampleHistDB.xls

Unter WinCC_OA_path/source/ finden Sie ein weiteres Beispiel. Die SampleHistDB.xls-Datei enthält drei Schaltflächen um die aktuellen und historischen Werte des Datenpunkttyps "ExampleDP*" abzufagen. Zudem kann eine benutzerdefinierte Abfrage verwendet werden. Fügen Sie Ihre eigene SQL-Abfrage zu der Zelle 1A hinzu.

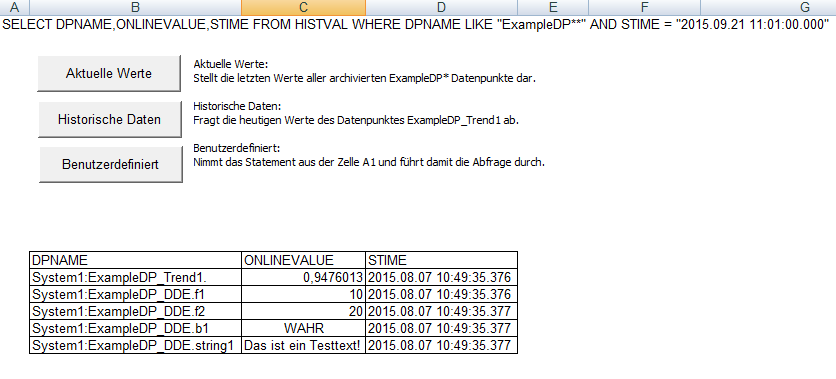

Abbildung 9. SampleHistDB.xls-Beispiel
