Abgesetztes UI

Möchte man über eine Netzwerk- oder eine DFÜ-Verbindung ein User Interface auf einem entfernten Rechner öffnen, so gilt folgende Vorgehensweise:

  • oraussetzung ist eine TCP/IP-Verbindung.
  • Dieselbe WinCC OA-Version auf Server und Client. Es muss am Client mindestens eine minimale WinCC OA-Installation vorhanden sein. ACHTUNG: Wenn bei einem abgesetzten UI das Parametrierungsmodul (PARA) verwendet werden soll, muss auf dem Client WinCC OA vollständig installiert werden.
  • Projektverzeichnis muss auf dem Server-Rechner (Data- und Eventhost) für den User des Clients freigegeben sein. Beachten Sie, dass ein nicht lauffähiges Projekt nicht als Serverprojekt ausgewählt werden kann. Unter Linux muss das Projektverzeichnis per nfs gemountet (eingerichtet) sein.
  • Die Lizenzdatei des Servers muss ausreichend viele User Interfaces (UIs) für alle lokal aufgeschalteten UIs und für alle abgesetzten UIs erlauben.
  • Die am Remote-Rechner verwendeten Nummern der User Interfaces dürfen am Server-Rechner zum Zeitpunkt der Verwendung des Remote-UI nicht in Gebrauch sein. Dies gilt nur für die Vergabe von fixen Nummern durch die Kommandozeilenoption "-num" beim UI-Manager am Remote oder Server-Rechner. Wird diese Option nicht verwendet, vergibt der Data-Manager automatisch die Nummern für die UI-Manager des Projektes.
  • Das Mischen der bit-Anzahl (32-/64-bit) auf Client und Server wird unterstützt, Näheres dazu siehe Software-Voraussetzungen.
Anmerkung: Wenn Sie nur einen HTTP-Zugang zum Serverprojekt verwenden, sollten Sie das Desktop UI verwenden.
Wichtig: Beachten Sie, dass beim Erstellen von WinCC OA-Projekten die Projekte nicht automatisch freigegeben werden.
Wichtig: Änderungen am Serverprojekt (z.B. Änderungen in Panels, Skripts, ...) müssen immer händisch mit dem Client-Projekt abgeglichen werden!

Beispiel für Anlegen eines abgesetzten UI-Projektes

Wichtig: Wenn bei einem abgesetzten UI das Parametrierungsmodul (PARA) verwendet werden soll, muss auf dem Client WinCC OA vollständig installiert werden.
  1. Klicken Sie auf die Schaltfläche Neues Projekt anlegen im Panel Project Administrator.
  2. Selektieren Sie die Option Abgesetztes UI-Projekt.
  3. Tragen Sie den Projektnamen und den Projektpfad für das Projekt ein (siehe Abbildung unten).

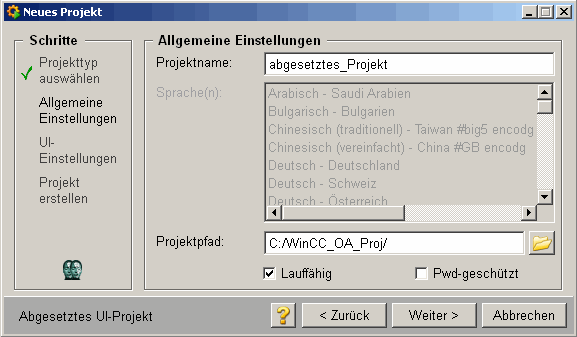

    Abbildung 1. Neues Projekt anlegen
  4. Klicken Sie auf Weiter und selektieren Sie das Server-Projekt.

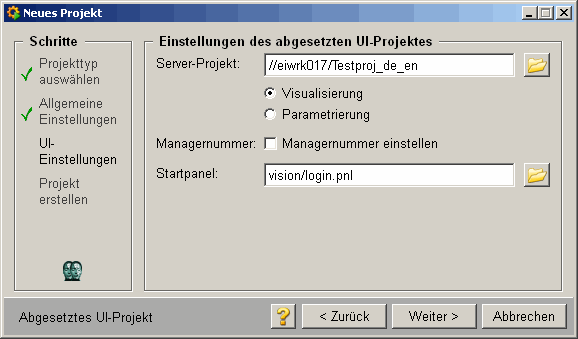

    Abbildung 2. Einstellungen des abgesetzten UI-Projektes
  5. Klicken Sie auf Weiter und erstellen Sie das Projekt. Das Projekt wurde angelegt. Selektieren Sie das angelegte Projekt aus dem Panel Project Administrator.
  6. Starten Sie das Projekt über die Schaltfläche Projekt starten. Es wird die Console geöffnet und das Projekt gestartet. Die Console sollte wie in der Abbildung unten aussehen.
    Anmerkung: Beachten Sie, dass, wenn Sie die Option Parametrierung für Ihr Projekt selektieren, das Startpanel nicht gewählt werden kann. Es wird automatisch der GEDI als Startpanel herangezogen. Die Visualisierung erlaubt es nur Panels anzuzeigen, die Parametrierung dagegen erlaubt es zusätzlich auch Datenpunkte zu parametrieren.

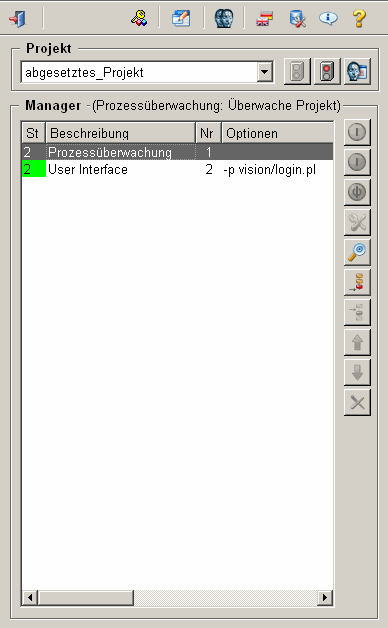

    Abbildung 3. Projekt starten

Die angelegte Config-Datei des abgesetzten Projektes könnte folgendermaßen aussehen:

[general]
pvss_path = "C:/Siemens/Automation/ WinCC_OA /<Version>/"
#Lokaler Installationspfad
proj_path = "//eiwrk017/Testproj_de_en
#Lokaler Projektpfad
proj_path = "C:/ WinCC_OA_Proj /abgesetztes_Projekt"
#Abgesetzter Projektpfad
proj_version = "<version>"
langs = "de_AT.iso88591"
event = "eiwrk017"
#Rechnername des Servers
data = "eiwrk017"
#Rechnername des Servers
pmonPort = 5001

Die Config-Einträge "data"/"event" müssen korrekt gesetzt sein und können auch mit IP-Adresse angegeben werden, also z.B.

data = "192.168.0.2"

Mehr zu diesen Config-Einträgen erfahren Sie auf der Seite Allgemeine Einstellungen.

Anmerkung: Wenn im Netzwerk kein DNS-Server vorhanden ist, muss der Config-Eintrag noReverseLookup = 1 verwendet werden. Zusätzlich müssen für die Config-Einträge "data" und "event" IP-Adressen statt Hostnamen angegeben werden.

Meldungen der Konsole werden in der Datei des lokalen Projekts <proj_path>/log/PVSS_II.log abgelegt. Fehlermeldungen werden nur für lokale Manager in das lokale log-Verzeichnis geschrieben.

Einschränkung: Beachten Sie, dass der Befehl WCCOAascii -out nicht auf abgesetzten User Interfaces verwendet werden kann.
Anmerkung: Für jeden "data" Eintrag muss es auch einen entsprechenden "event" Eintrag geben. Beide Einträge müssen den selben Hostnamen beinhalten.
