Konfiguration

Die grundlegende Handhabung und Konfiguration des Desktop UIs deckt sich mit der Handhabung des WinCC OA mobile UIs. Einige zusätzliche Verbesserungen wurden für die Verwendung innerhalb der vollen Desktop Umgebung ergänzt.

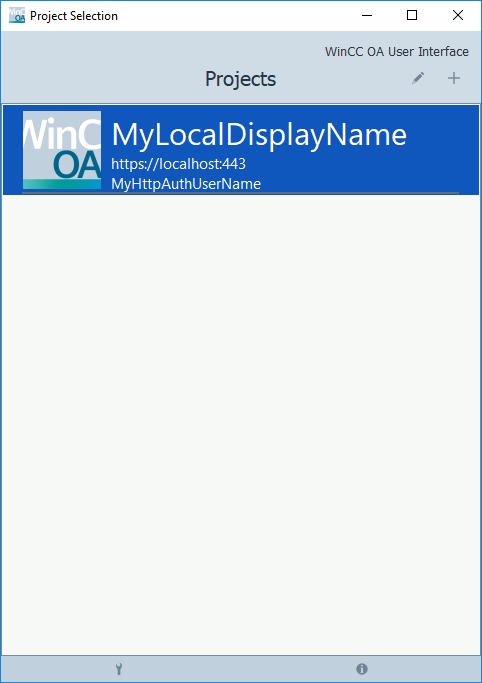

Abbildung 1. WinCC OA Desktop UI

Anlegen einer neuen Projektverbindung

Um eine neue Projektverbindung herzustellen, drücken Sie in der rechten oberen Ecke des Hauptschirms auf "Hinzufügen" ().

Der Projektverbindung hinzufügen-Dialog öffnet sich und ermöglicht es die nötigen Parameter für die Verbindung (Server (IP oder Name), Sichere Verbindung und Port) zu definieren.

Der Eintrag Lokaler Projektname (optional) kann verwendet werden, um den angezeigten Namen des Projektes für den aktuellen Client zu überschreiben. Diese Änderung gilt nur für die Anzeige innerhalb der Projektauswahl des lokalen Desktop/Mobile UIs. Um den angezeigten Projektnamen für Desktop/Mobile UIs des Projektes anzupassen, kann der Config Eintrag [general] displayName verwendet werden.

VORSICHT: Bitte beachten Sie, dass für eine Verbindung zu Ihrem Projekt erst eine manuelle oder automatische Freischaltung erforderlich ist!
Anmerkung:
  • Die Parameter WinCC OA Benutzername und WinCC OA Passwort werden nur benötigt, wenn für den Webserver httpAuth in Verwendung ist. Diese Parameter werden nicht für den eigentlichen Login in das WinCC OA Projekt verwendet!
  • Für jedes Projekt wird ein eigenständiger Cache Ordner angelegt, welcher auf dem Namen des Projektes basiert. Das impliziert, dass bei der Verwendung mehrerer Projektverbindungen jeder der Projektnamen einzigartig sein muss. Anderenfalls kommt es zu Konflikten des Projekt Caches.

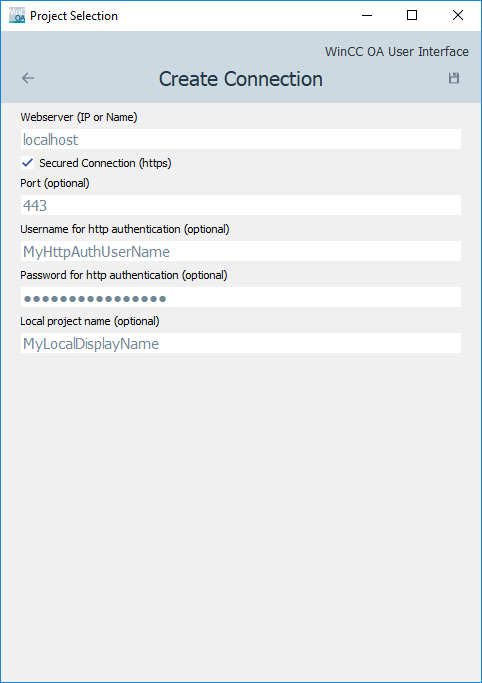

Abbildung 2. Verbindung Erstellen

Mit einem bereits existierenden Projekt verbinden

Um sich mit einem bereits existierendem Projekt zu verbinden, drücken Sie in der Liste auf den Eintrag des Projektes. Der Prozess wird sofort starten.

Anmerkung:

Bitte beachten Sie, dass der erste Verbindungsversuch einige Zeit in Anspruch nehmen kann da der Download nötiger Projektbibliotheken im Hintergrund durchgeführt werden muss. Der Name des Projektes wird automatisch nach der ersten erfolgreichen Verbindung mit dem WinCC OA-Projekt angezeigt.

Bearbeiten einer bestehenden Projektverbindung

Um eine bestehende Verbindung zu modifizieren, drücken Sie entweder auf Bearbeiten () und wählen das Projekt aus, das sie verändern wollen oder drücken und halten Sie den Projektnamen und wählen Sie Verbindung Ändern.

Der geöffnete Dialog Verbindung Ändern kann nun genutzt werden, um die Parameter der Projektverbindung zu modifizieren. Um die Änderungen zu speichern, drücken Sie das Speichern-Symbol ()

Um die Änderungen der Projektverbindung zu verwerfen, drücken Sie das Zurück-Symbol ().

Abbildung 3. Verbindung Ändern

Eine Projektverbindung löschen

Um eine bestehende Projektverbindung zu löschen, drücken Sie das "Bearbeiten"-Symbol und dann das "x", das im Bereich der Projektverbindung die Sie löschen möchten erscheint. Alternativ dazu können Sie auch den Namen der Projektverbindung drücken und halten und dann "Verbindung löschen" wählen.

Eine andere Sprache auswählen

Die Sprache kann durch das Drücken des Werkzeug-Symbols () in des Desktop UIs geändert werden. Die drei offiziellen WinCC OA-Sprachen (EN, DE, RU) sind verfügbar. Um die Änderung anzuwenden, drücken Sie das Speichern-Symbol ().

Anmerkung:

Beim Start der Applikation wird die Systemsprache des Geräts als aktive Sprache ausgewählt.

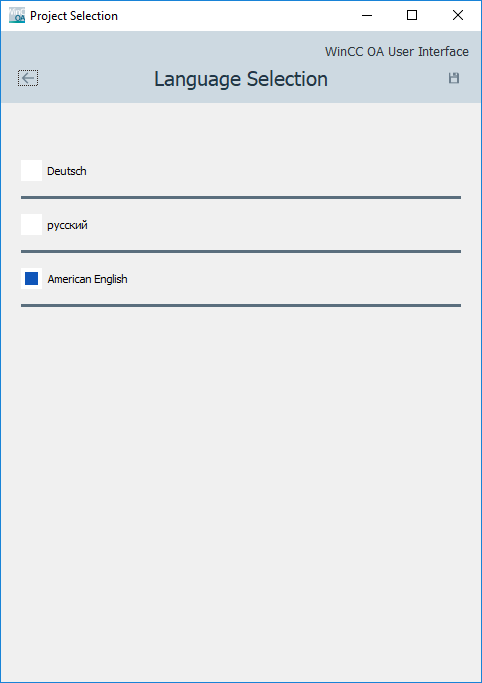

Abbildung 4. Sprachauswahl

PARA Erweiterung

Es ist möglich, zu dem Desktop UI ein PARA-Fenster zu öffnen. Bei Erstellen und Verändern der Projektverbindung kann die Check box "PARA" abgehackt werden. Damit wird zusätzlich zum UI ein PARA-Fenster geöffnet.

Desktop UI Kontext Menü

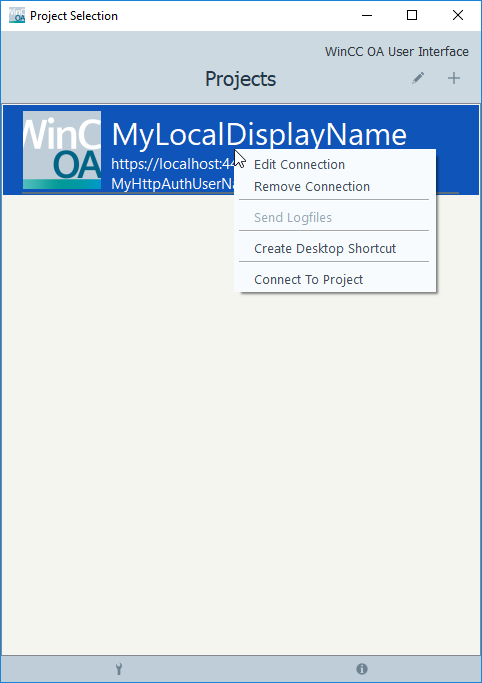

Abbildung 5. Desktop UI Kontext Menü

Sende Logdateien

Das Desktop UI erlaubt den Transfer der Log Ausgaben der Applikation zum Server mittels drücken und halten des Names der Projektverbindung und anschließender Auswahl von "Sende Logdateien". Die Log Dateien werden nun an den Server übertragen und innerhalb des /log Verzeichnisses des Projektes abgelegt. Für jede Manager ID wird ein eigener Unterordner angelegt.

Die maximale Größe der Log-Dateien wird mittels des Config-Eintrags [general] maxLogFileSize definiert.

Anmerkung: Aus Sicherheitsgründen werden die übertragenden Dateien nur für Geräte akzeptiert ,welche bereits freigeschaltet wurden. Alle anderen Log-Dateien werden durch den Server verworfen. Aus Sicherheitsgründen wird keine Fehlermeldung auf Seiten des Clients angezeigt.

Erstelle Desktop Shortcut

Legt einen direkten Shortcut für das selektierte Projekt auf ihrem lokalen Desktop an. Dies erlaubt es direkt mit einem spezifischen Projekt zu verbinden ohne die Projekt Übersicht des Desktop UIs öffnen zu müssen.

Informationsübersicht

Das "Information"-Symbol () öffnet einen Dialog der eine Liste von wichtigen Lizenzen und produktbezogenen Links enthält. Es erlaubt auch das Senden von Feedback an ETM professional control GmbH.

Der Eintrag Geräteinformation erlaubt es auch die Informationen einzusehen, die an den Projektserver weitergegeben werden, um das Gerät zu identifizieren, z.B. UUID.

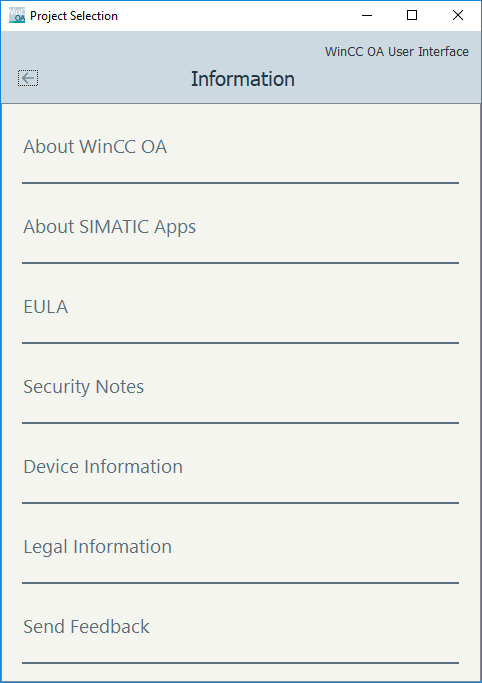

Abbildung 6. Informationsübersicht

Der Eintrag Sicherheitsdetails erlaubt Einsicht in die SSL Zertifizierungsinformation die für eine spezifische Projektverbindung verwendet wird. Wenn Sie auf "Sicherheitsdetails" drücken öffnet sich eine Liste mit allen konfigurierten Projektverbindungen und die dazugehörige Projektverbindung muss durch das Drücken auf den Namen ausgewählt werden.

Der Dialog der sich daraufhin öffnet zeigt die grundlegenden Zertifikatinformationen des genutzen SSL-Zertifikats.

Anmerkung:

Wenn der Eintrag "Sicherheitsdetails" nicht angezeigt wird kann durch scrollen erreicht werden.

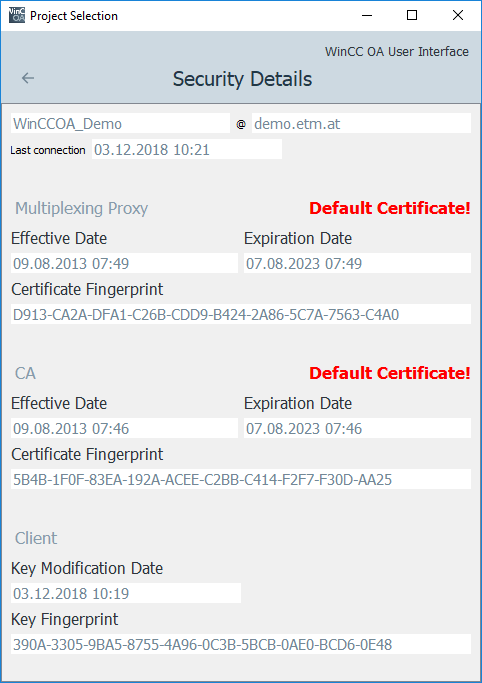

Abbildung 7. Sicherheitsdetails
